Заказ: 1001503

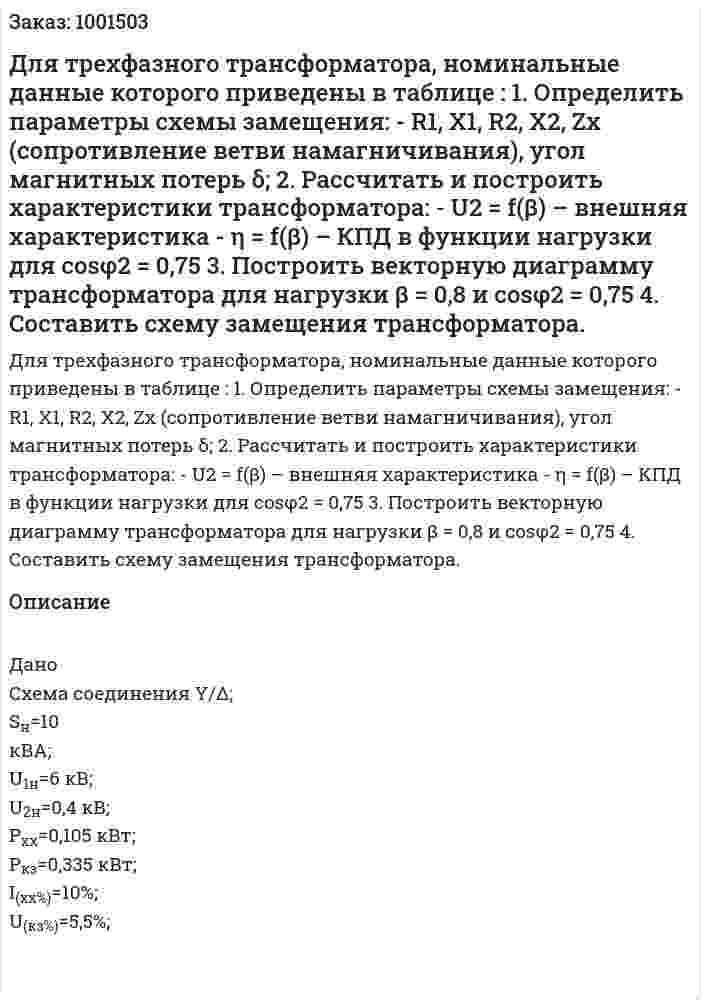

Для трехфазного трансформатора, номинальные данные которого приведены в таблице : 1. Определить параметры схемы замещения: - R1, X1, R2, X2, Zх (сопротивление ветви намагничивания), угол магнитных потерь δ; 2. Рассчитать и построить характеристики трансформатора: - U2 = f(β) – внешняя характеристика - η = f(β) – КПД в функции нагрузки для cosφ2 = 0,75 3. Построить векторную диаграмму трансформатора для нагрузки β = 0,8 и cosφ2 = 0,75 4. Составить схему замещения трансформатора.
Для трехфазного трансформатора, номинальные данные которого приведены в таблице : 1. Определить параметры схемы замещения: - R1, X1, R2, X2, Zх (сопротивление ветви намагничивания), угол магнитных потерь δ; 2. Рассчитать и построить характеристики трансформатора: - U2 = f(β) – внешняя характеристика - η = f(β) – КПД в функции нагрузки для cosφ2 = 0,75 3. Построить векторную диаграмму трансформатора для нагрузки β = 0,8 и cosφ2 = 0,75 4. Составить схему замещения трансформатора.
Описание
Дано
Схема соединения Y/Δ;
Sн=10 кВА;
U1н=6 кВ;
U2н=0,4 кВ;
Pхх=0,105 кВт;
Pкз=0,335 кВт;
I(хх%)=10%;
U(кз%)=5,5%;
