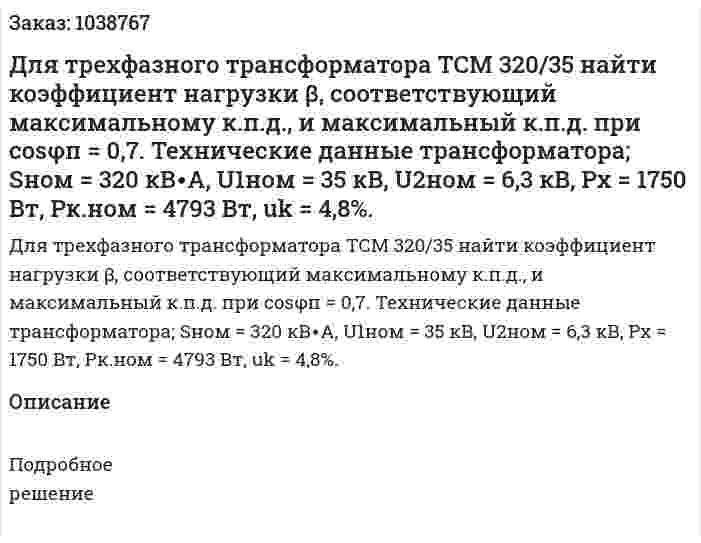

Для трехфазного трансформатора ТСМ 320/35 найти коэффициент нагрузки β, соответствующий максимальному к.п.д., и максимальный к.п.д. при cosφп = 0,7. Технические данные трансформатора; Sном = 320 кВ∙A, U1ном = 35 кВ, U2ном = 6,3 кВ, Рх = 1750 Вт, Рк.ном = 4793 Вт, uk = 4,8%.
Для трехфазного трансформатора ТСМ 320/35 найти коэффициент нагрузки β, соответствующий максимальному к.п.д., и максимальный к.п.д. при cosφп = 0,7. Технические данные трансформатора; Sном = 320 кВ∙A, U1ном = 35 кВ, U2ном = 6,3 кВ, Рх = 1750 Вт, Рк.ном = 4793 Вт, uk = 4,8%.
Описание
Подробное решение
- Для трехфазного трансформатора ТСМ 320/35 найти коэффициент нагрузки β, соответствующий максимальному к.п.д., и максимальный к.п.д. при cosφп = 0,7. Технические данные трансформатора; Sном = 320 кВ∙A, U1ном = 35 кВ, U2ном = 6,3 кВ, Рх = 1750 Вт, Рк.ном = 4793 Вт, uk = 4,8%.
- Для трехфазной системы звезда – звезда без нулевого провода найти комплексную амплитуду напряжения смещения и построить векторную диаграмму напряжений, если комплексы фазных токов в [А] Ia = 5j, Ib = 0,5j, Ic = 4,5j и комплексные проводимости фаз в [Сим] ya = 1, yb = 0,1, yc = 0,5j
- Для трехфазной системы звезда – звезда без нулевого провода найти комплексную амплитуду напряжения смещения и построить векторную диаграмму напряжений, если комплексы фазных токов в [А] Ia = 5j, Ib = 0,5j, Ic = 4,5j и комплексные проводимости фаз в [Сим] ya = 1, yb = 0,1, yc = 0,5j
- Для трехфазной системы с фазами, соединенными треугольником (рис. 3.1.), или звездой (рис. 3.2.) требуется определить фазные и линейные токи, полную, активную и реактивную мощности, построить векторную диаграмму при известных сопротивлениях нагрузки Z1, Z2, Z3 известном фазном напряжении Uф = 220 В, частоте сети 50 Гц. Для четного номера варианта нагрузка отвечает рис.3.1 (треугольник), для нечетного номера варианта нагрузка отвечает рис.3.2. (звезда). Вариант 4
- Для трехфазной системы с фазами, соединенными треугольником (рис. 3.1.), или звездой (рис. 3.2.) требуется определить фазные и линейные токи, полную, активную и реактивную мощности, построить векторную диаграмму при известных сопротивлениях нагрузки Z1, Z2, Z3 известном фазном напряжении Uф = 220 В, частоте сети 50 Гц. Для четного номера варианта нагрузка отвечает рис.3.1 (треугольник), для нечетного номера варианта нагрузка отвечает рис.3.2. (звезда). Вариант 4
- Для трехфазной цепи переменного тока с фазным напряжением U и частотой 50 Гц, изображенной на рисунке 20, найти: фазные и линейные токи, фазные и линейные напряжения, ток в нейтральном проводе, активную мощность цепи, построить векторную диаграмму токов и напряжений. Исходные данные для каждого варианта приведены в таблице 7. Вариант 2 Дано: Uф = 127 В, Ra = 3 Ом, La = 6.37 мГн, Сa = 530 мкФ Rb = 8 Ом, Lb = 15.92 мГн, Cb = 159 мкФ Rc = 15 Ом, Lc = 28.2 мГн, Сс = 159 мкф
- Для трехфазной цепи переменного тока с фазным напряжением U и частотой 50 Гц, изображенной на рисунке 20, найти: фазные и линейные токи, фазные и линейные напряжения, ток в нейтральном проводе, активную мощность цепи, построить векторную диаграмму токов и напряжений. Исходные данные для каждого варианта приведены в таблице 7. Вариант 2 Дано: Uф = 127 В, Ra = 3 Ом, La = 6.37 мГн, Сa = 530 мкФ Rb = 8 Ом, Lb = 15.92 мГн, Cb = 159 мкФ Rc = 15 Ом, Lc = 28.2 мГн, Сс = 159 мкф
- Для трехфазного трансформатора, параметры которого приведены в таблице, определить: коэффициент мощности холостого хода, сопротивление первичной и вторичной обмоток трансформатора, R1, X1, R2 и X2; сопротивления намагничивающей цепи схемы замещения трансформатора Z0, R0 и X0, угол магнитных потерь δ. Построить внешнюю характеристику и зависимость коэффициента полезного действия от нагрузки для cosφ2 = 0.8. Начертить Т-образную схему замещения трансформатора. Дано: Группа соединений Y/Δ-11, Sном = 180 кВА, U1ном = 10000 В, U20 = 400 В, uk = 5%, Pk = 620 Вт, P0 = 570 Вт, i0 = 9%
- Для трехфазного трансформатора, параметры которого приведены ниже, определить: коэффициент мощности холостого хода cosφ0 ; коэффициент мощности cosφ при нагрузках β = 0,7 и cosφ2=1, β = 0,7 и cosφ2=0,75. Построить внешнюю характеристику трансформатора U2=f1(β) и зависимость к.п.д. от нагрузки η=f2(β) для cosφ2=0,75. Параметры трансформатора: • группа соединения обмоток Y/Y-0; • номинальная мощность Sном=63 кВА; • номинальное напряжение первичной обмотки U1ном=20000 В; • напряжение холостого ода U20=230 В; • ток холостого хода i0=2,8%; • напряжение короткого замыкания uк=4,7%; • потери короткого замыкания Pк=1470 Вт; • потери холостого хода P0=260 Вт.
- Для трехфазного трансформатора, параметры которого приведены ниже, определить: коэффициент мощности холостого хода cosφ0 ; коэффициент мощности cosφ при нагрузках β = 0,7 и cosφ2=1, β = 0,7 и cosφ2=0,75. Построить внешнюю характеристику трансформатора U2=f1(β) и зависимость к.п.д. от нагрузки η=f2(β) для cosφ2=0,75. Параметры трансформатора: • группа соединения обмоток Y/Y-0; • номинальная мощность Sном=63 кВА; • номинальное напряжение первичной обмотки U1ном=20000 В; • напряжение холостого ода U20=230 В; • ток холостого хода i0=2,8%; • напряжение короткого замыкания uк=4,7%; • потери короткого замыкания Pк=1470 Вт; • потери холостого хода P0=260 Вт.
- Для трехфазного трансформатора с параметрами приведенными в таблице 1, определить коэффициент мощности холостого хода cosφ0, сопротивления первичной и вторичной обмоток R1, X1, R2, X2, расчетные сопротивления Z0, R0, X0, угол магнитных потерь. Построить векторную диаграмму трансформатора для нагрузки β = 0.8 и cosφ2 = 0.75. Построить внешнюю характеристику U2=f(β) и зависимость кпд от нагрузки η = f2(β), для cosφ2(0.75). Начертить Т-образную схему замещения трансформатора
- Для трехфазного трансформатора с параметрами приведенными в таблице 1, определить коэффициент мощности холостого хода cosφ0, сопротивления первичной и вторичной обмоток R1, X1, R2, X2, расчетные сопротивления Z0, R0, X0, угол магнитных потерь. Построить векторную диаграмму трансформатора для нагрузки β = 0.8 и cosφ2 = 0.75. Построить внешнюю характеристику U2=f(β) и зависимость кпд от нагрузки η = f2(β), для cosφ2(0.75). Начертить Т-образную схему замещения трансформатора
- Для трехфазного трансформатора с параметрами приведенными в таблице 4, определить коэффициент мощности холостого хода cosφ0, сопротивления первичной и вторичной обмоток R1, X1, R2, X2, расчетные сопротивления Z0, R0, X0, угол магнитных потерь. Построить векторную диаграмму трансформатора для нагрузки β = 0.8 и cosφ2 = 0.75. Построить внешнюю характеристику U2 = f(β) и зависимость кпд от нагрузки η = f2(β), для cosφ2 = 0.75. Начертить Т-образную схему замещения трансформатора. Вариант 4
- Для трехфазного трансформатора с параметрами приведенными в таблице 4, определить коэффициент мощности холостого хода cosφ0, сопротивления первичной и вторичной обмоток R1, X1, R2, X2, расчетные сопротивления Z0, R0, X0, угол магнитных потерь. Построить векторную диаграмму трансформатора для нагрузки β = 0.8 и cosφ2 = 0.75. Построить внешнюю характеристику U2 = f(β) и зависимость кпд от нагрузки η = f2(β), для cosφ2 = 0.75. Начертить Т-образную схему замещения трансформатора. Вариант 4
