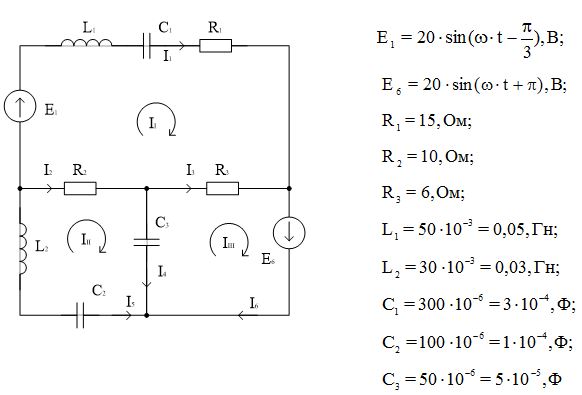

Для цепи, изображенной на схеме, найти: 1. Мгновенные значения токов в ветвях; 2. Активную, реактивную и полную мощность; 3. Проверить баланс мощностей. 4. Построить векторные диаграммы токов и напряжений
Для цепи, изображенной на схеме, найти: 1. Мгновенные значения токов в ветвях; 2. Активную, реактивную и полную мощность; 3. Проверить баланс мощностей. 4. Построить векторные диаграммы токов и напряжений
Описание
Подробное решение в WORD
9 страниц
Метод контурных токов (МКТ), Баланс мощностей, Векторная (топографическая) диаграмма
- Для цепи, изображенной на схеме, найти: 1. Мгновенные значения токов в ветвях; 2. Активную, реактивную и полную мощность; 3. Проверить баланс мощностей. 4. Построить векторные диаграммы токов и напряжений
- Для цепи, изображенной на схеме, найти ток и напряжение на входе цепи и угол между ними, построить векторные диаграммы.
- Для цепи, изображенной на схеме, найти ток и напряжение на входе цепи и угол между ними, построить векторные диаграммы.
- Для цепи из табл. 17.4, соответствующей варианту, рассчитать переходный процесс методом последовательных интервалов. Построить кривые тока катушки iL(t) при чётном m или напряжения на ёмкости uC(t) при нечётном m. Нелинейная характеристика катушки Ψ=f(iL) задана табл. 17. 2. Дополнительное задание. Повторить решение предыдущего пункта, применив метод Рунге-Кутта четвертого порядка, используя программу rkfixed интегрированной среды MathCAD. Для аппроксимации характеристики Ψ=f(iL) или iL=F(Ψ) рекомендуется использовать функции cspline и interp. Вариант 30
- Для цепи из табл. 17.4, соответствующей варианту, рассчитать переходный процесс методом последовательных интервалов. Построить кривые тока катушки iL(t) при чётном m или напряжения на ёмкости uC(t) при нечётном m. Нелинейная характеристика катушки Ψ=f(iL) задана табл. 17. 2. Дополнительное задание. Повторить решение предыдущего пункта, применив метод Рунге-Кутта четвертого порядка, используя программу rkfixed интегрированной среды MathCAD. Для аппроксимации характеристики Ψ=f(iL) или iL=F(Ψ) рекомендуется использовать функции cspline и interp. Вариант 30
- Для цепи из табл. 17.4, соответствующей варианту, рассчитать переходный процесс методом последовательных интервалов. Построить кривые тока катушки iL(t) при чётном m или напряжения на ёмкости uC(t) при нечётном m. Нелинейная характеристика катушки Ψ=f(iL) задана табл. 17. 2. Дополнительное задание. Повторить решение предыдущего пункта, применив метод Рунге-Кутта четвертого порядка, используя программу rkfixed интегрированной среды MathCAD. Для аппроксимации характеристики Ψ=f(iL) или iL=F(Ψ) рекомендуется использовать функции cspline и interp. Вариант 36
- Для цепи из табл. 17.4, соответствующей варианту, рассчитать переходный процесс методом последовательных интервалов. Построить кривые тока катушки iL(t) при чётном m или напряжения на ёмкости uC(t) при нечётном m. Нелинейная характеристика катушки Ψ=f(iL) задана табл. 17. 2. Дополнительное задание. Повторить решение предыдущего пункта, применив метод Рунге-Кутта четвертого порядка, используя программу rkfixed интегрированной среды MathCAD. Для аппроксимации характеристики Ψ=f(iL) или iL=F(Ψ) рекомендуется использовать функции cspline и interp. Вариант 36
- Для цепи, изображенной на рисунке известно: E1 = 200 В, E3 =100 В, E4 = 50 В, R1 = 20 Ом, R2 = 40 Ом, R3 = 60 Ом, R4 = 30 Ом, R5 =60 Ом. Найти токи в ветвях методом контурных токов
- Для цепи, изображенной на рисунке, известно: Е1 = 20 В, Е3 = 10 В, Е4 = 5 В, R1 = 2 Ом, R2 = 4 Ом, R3 = 6 Ом, R4 = 3 Ом, R5 = 6 Ом, R6 = 2 Ом. Найти токи в ветвях методом узловых потенциалов.
- Для цепи, изображенной на рисунке, известно: Е1 = 20 В, Е3 = 10 В, Е4 = 5 В, R1 = 2 Ом, R2 = 4 Ом, R3 = 6 Ом, R4 = 3 Ом, R5 = 6 Ом, R6 = 2 Ом. Найти токи в ветвях методом узловых потенциалов.
- Для цепи, изображенной на рисунке, построить топографическую диаграмму напряжений, совмещенную с векторной диаграммой токов, если: eA=100√2 sinωt В eB=100√2 sin(ωt-120°)В eC=100√2 sin(ωt+120°) В XL = XC = R = 10 Ом
- Для цепи, изображенной на рисунке, построить топографическую диаграмму напряжений, совмещенную с векторной диаграммой токов, если: eA=100√2 sinωt В eB=100√2 sin(ωt-120°)В eC=100√2 sin(ωt+120°) В XL = XC = R = 10 Ом
- Для цепи, изображенной на схеме, найти: 1. Мгновенные значения токов в ветвях; 2. Активную, реактивную и полную мощность; 3. Проверить баланс мощностей. 4. Построить векторные диаграммы токов и напряжений
- Для цепи, изображенной на схеме, найти: 1. Мгновенные значения токов в ветвях; 2. Активную, реактивную и полную мощность; 3. Проверить баланс мощностей. 4. Построить векторные диаграммы токов и напряжений
