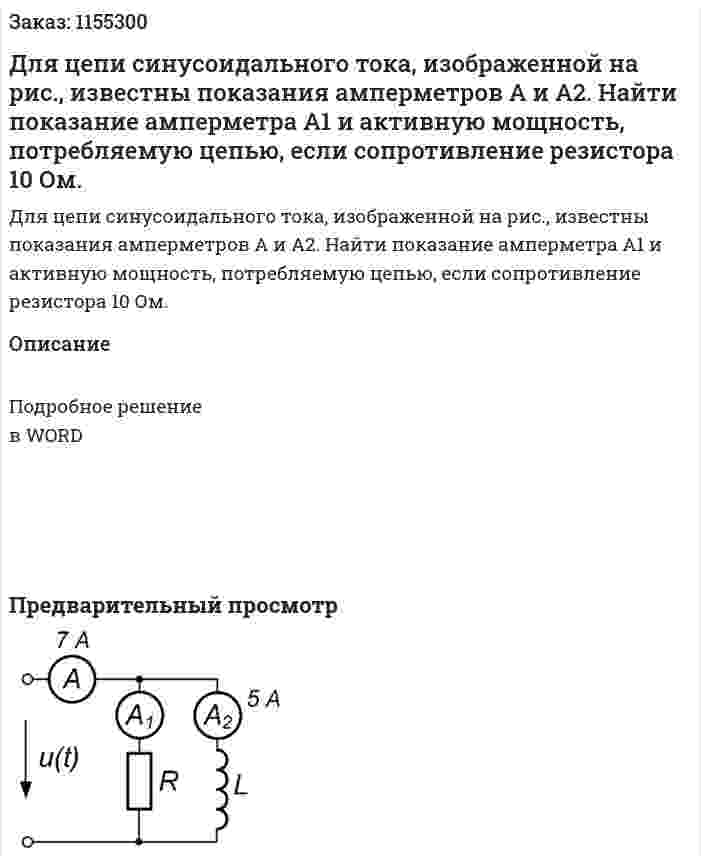

Для цепи синусоидального тока, изображенной на рис., известны показания амперметров А и А2. Найти показание амперметра А1 и активную мощность, потребляемую цепью, если сопротивление резистора 10 Ом.
Для цепи синусоидального тока, изображенной на рис., известны показания амперметров А и А2. Найти показание амперметра А1 и активную мощность, потребляемую цепью, если сопротивление резистора 10 Ом.
Описание
Подробное решение в WORD
- Для цепи синусоидального тока, изображенной на рисунке, символическим методом: 1. Определить действующие значения токов в ветвях и напряжений на участках 2. По полученным комплексным изображениям токов и напряжений записать выражения для их мгновенных значений. 3. Определить активную и реактивную мощность приемников 4. Составить баланс активных и реактивных мощностей 5. Построить совмещенную векторную диаграмму токов и напряжений. Вариант 1, схема 7 Дано: U = 127 В, R1 = 4 Ом, C1 = 540 мкФ, R2 = 17 Ом, L2 = 25 мГн, C2 = 380 мкФ, С3 = 480 мкФ, f = 50 Гц
- Для цепи синусоидального тока, изображенной на рисунке, символическим методом: 1. Определить действующие значения токов в ветвях и напряжений на участках 2. По полученным комплексным изображениям токов и напряжений записать выражения для их мгновенных значений. 3. Определить активную и реактивную мощность приемников 4. Составить баланс активных и реактивных мощностей 5. Построить совмещенную векторную диаграмму токов и напряжений. Вариант 1, схема 7 Дано: U = 127 В, R1 = 4 Ом, C1 = 540 мкФ, R2 = 17 Ом, L2 = 25 мГн, C2 = 380 мкФ, С3 = 480 мкФ, f = 50 Гц
- Для цепи синусоидального тока не может иметь место векторная диаграмма
- Для цепи синусоидального тока не может иметь место векторная диаграмма
- Для цепи с конденсатором, при действующих значениях тока 12 А и напряжения 500 В при промышленной частоте начертить схему и определить: Амплитудное значение напряжения Записать выражения для мгновенных значений тока, напряжения и мощности Сопротивление цепи Емкость конденсатора Мощность цепи Построить волновую и векторную диаграммы для тока и напряжения
- Для цепи с конденсатором, при действующих значениях тока 12 А и напряжения 500 В при промышленной частоте начертить схему и определить: Амплитудное значение напряжения Записать выражения для мгновенных значений тока, напряжения и мощности Сопротивление цепи Емкость конденсатора Мощность цепи Построить волновую и векторную диаграммы для тока и напряжения
- Для цепи, состоящей из двух индуктивно связанных катушек, топографическая векторная диаграмма будет иметь вид:
- Для цепи рис. и J(t)=10sinωt А; r1 = Xc = 40 Ом; r2 = XL1 = 20 Ом и XL2 = 80 Ом. Определить все токи и найти показание ваттметра.
- Для цепи рис. и J(t)=10sinωt А; r1 = Xc = 40 Ом; r2 = XL1 = 20 Ом и XL2 = 80 Ом. Определить все токи и найти показание ваттметра.
- Для цепи (рисунок 6, таблица 6) известны значения r0, r1, r2, r3, r4, r5, r6 и I2. Определить ЭДС источника, а также и показания амперметра и вольтметра. Считая ЭДС источника неизменной, определить показания тех же приборов при сопротивлении r6=0 (КЗ) и r6= ∞ (обрыв цепи). Вариант 2 Дано: r0 = 0.1 Ом r1 = 0.8 Ом r2 = 20 Ом r3 = 4 Ом r4 = 2 Ом r5 = 1.2 Ом r6 = 2 Ом I2 = 0.5 A
- Для цепи (рисунок 6, таблица 6) известны значения r0, r1, r2, r3, r4, r5, r6 и I2. Определить ЭДС источника, а также и показания амперметра и вольтметра. Считая ЭДС источника неизменной, определить показания тех же приборов при сопротивлении r6=0 (КЗ) и r6= ∞ (обрыв цепи). Вариант 2 Дано: r0 = 0.1 Ом r1 = 0.8 Ом r2 = 20 Ом r3 = 4 Ом r4 = 2 Ом r5 = 1.2 Ом r6 = 2 Ом I2 = 0.5 A
- Для цепи синусоидального тока заданы параметры ее элементов и действующее значение напряжения на ее зажимах. Частота питающей сети f = 50 Гц Требуется: 1. Определить действующие значения токов в ветвях и в неразветвленной части цепи комплексным методом. 2. По полученным комплексным токам записать выражение для мгновенного значения напряжения на участке цепи с параллельным соединением элементов и для токов в ветвях 3. Построить векторную диаграмму 4. Составить баланс активных и реактивных мощностей. Схема 6 данные 6 Дано: U = 220 В R1 = 4 Ом, L1 = 14 мГн, C1 = 1000 мкФ R2 = 12 Ом, L2 = 31 мГн, C2 = 700 мкФ R3 = 10 Ом, L3 = 9 мГн, C3 = 400 мкФ
- Для цепи синусоидального тока заданы параметры ее элементов и действующее значение напряжения на ее зажимах. Частота питающей сети f = 50 Гц Требуется: 1. Определить действующие значения токов в ветвях и в неразветвленной части цепи комплексным методом. 2. По полученным комплексным токам записать выражение для мгновенного значения напряжения на участке цепи с параллельным соединением элементов и для токов в ветвях 3. Построить векторную диаграмму 4. Составить баланс активных и реактивных мощностей. Схема 6 данные 6 Дано: U = 220 В R1 = 4 Ом, L1 = 14 мГн, C1 = 1000 мкФ R2 = 12 Ом, L2 = 31 мГн, C2 = 700 мкФ R3 = 10 Ом, L3 = 9 мГн, C3 = 400 мкФ
- Для цепи синусоидального тока, изображенной на рис., известны показания амперметров А и А2. Найти показание амперметра А1 и активную мощность, потребляемую цепью, если сопротивление резистора 10 Ом.
