Для указанной схемы классическим методом найти i1(t) и i2(t) после включения рубильников. 2. Найти i2(t) операторным методом, пользуясь найденными в п.1 начальными условиями. 3. Построить график зависимости i1(t) во время переходного процесса.Дано: схема 1, емкость №2 (50 мкФ)

Указания:
1. Рубильники включаются последовательно в соответствии с указанными номерами на схеме через τ секунд. При возникновении колебательного процесса τ =T0/8 , где Т0 - период собственных колебаний. При возникновении апериодического процесса τ =1/p1 , где р1 - корень характеристического уравнения, причём .
2. При построении графика i1(t) на участке колебательного процесса вычисляются значения i1(t) через каждые 15°, на участке апериодического процесса график строится качественно между крайними значениями тока, отложенными в масштабе.
3. Номер схемы соответствует порядковому номеру, под которым фамилия студента записана в групповом журнале.
4. Числовые данные параметров схемы приведены в таблице и выбираются в соответствии с номером группы.
5. Для всех вариантов Е = 100 В (источник постоянной ЭДС), L = 125 мГн.

Подробное решение в WORD+файл MathCad

Операторный метод, Классический метод

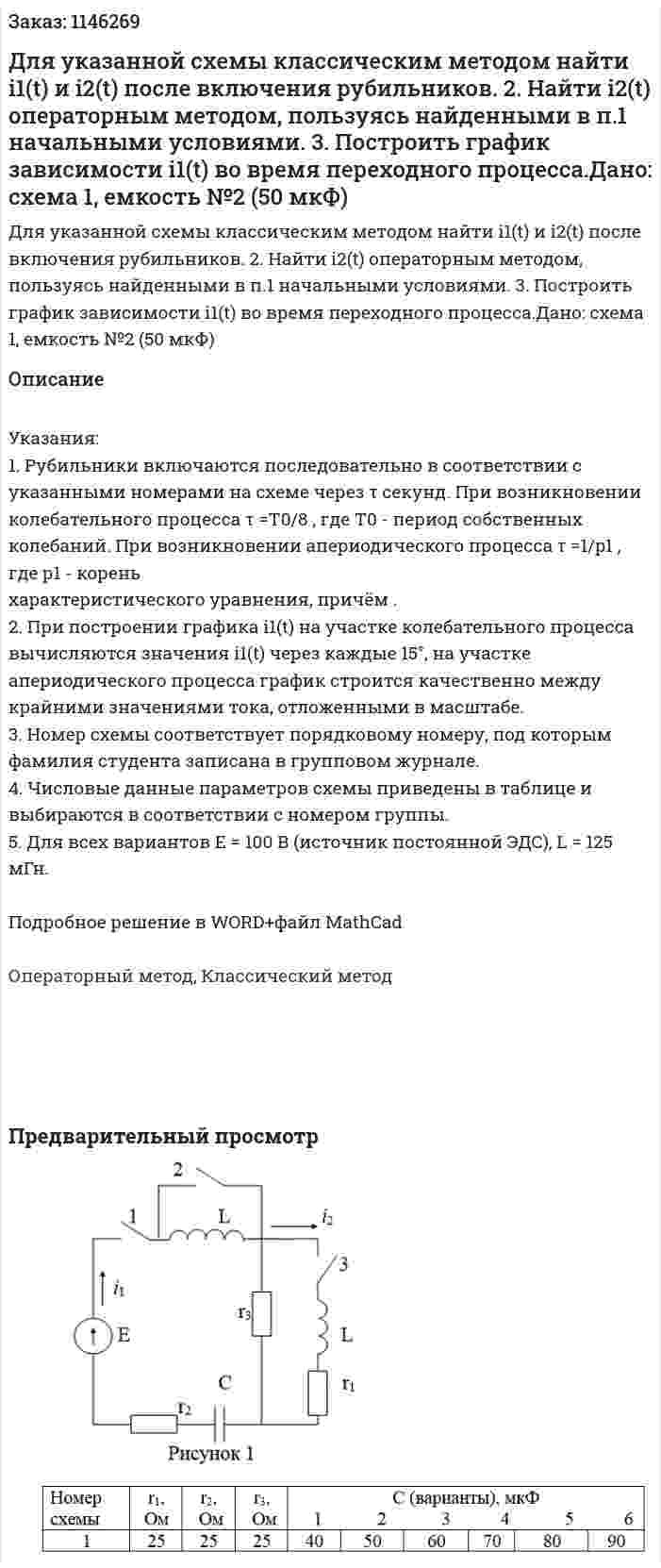

Предварительный просмотр
