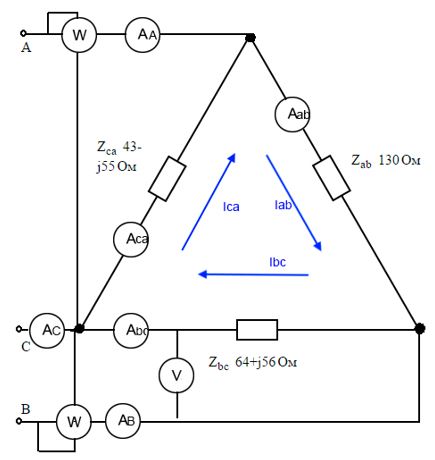

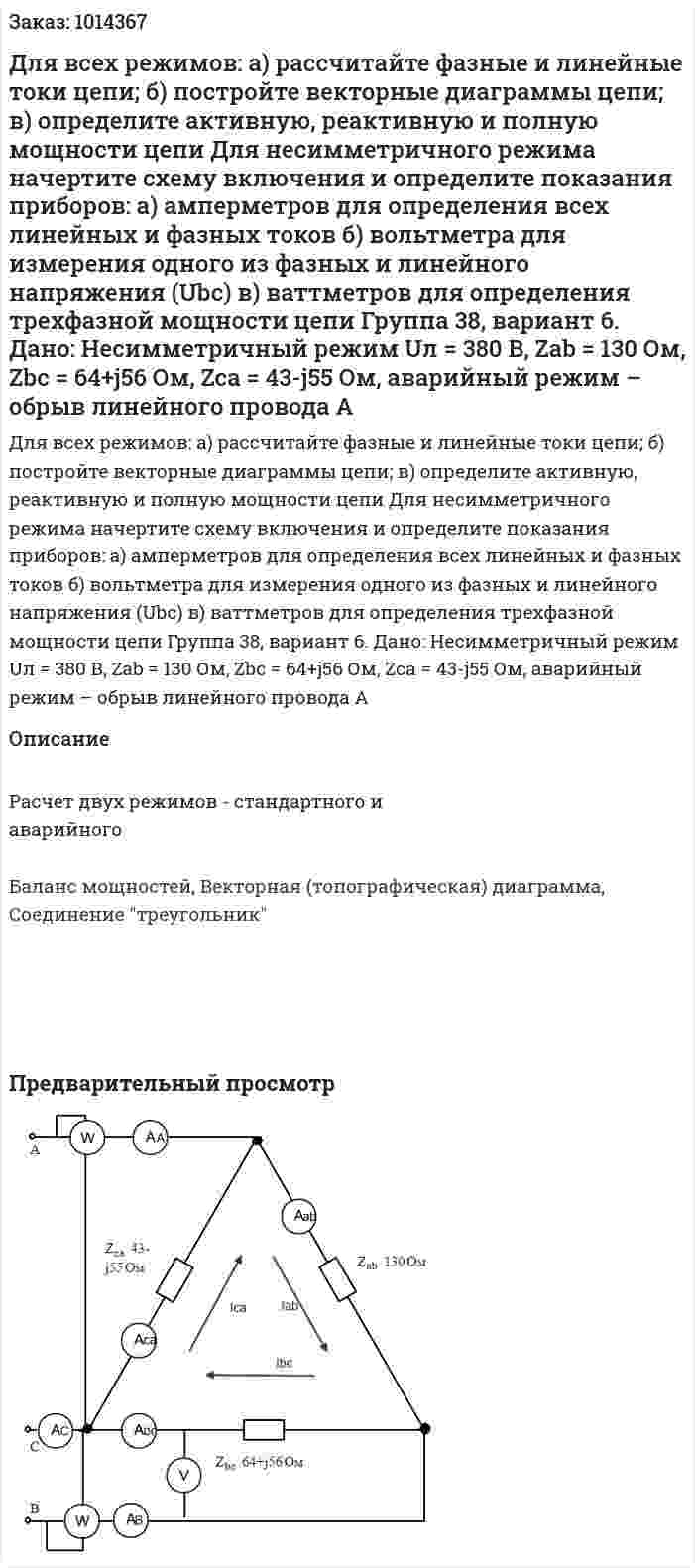

Для всех режимов: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощности цепи Для несимметричного режима начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов б) вольтметра для измерения одного из фазных и линейного напряжения (Ubc) в) ваттметров для определения трехфазной мощности цепи Группа 38, вариант 6. Дано: Несимметричный режим Uл = 380 В, Zab = 130 Ом, Zbc = 64+j56 Ом, Zca = 43-j55 Ом, аварийный режим – обрыв линейного провода A
Для всех режимов: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощности цепи Для несимметричного режима начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов б) вольтметра для измерения одного из фазных и линейного напряжения (Ubc) в) ваттметров для определения трехфазной мощности цепи Группа 38, вариант 6. Дано: Несимметричный режим Uл = 380 В, Zab = 130 Ом, Zbc = 64+j56 Ом, Zca = 43-j55 Ом, аварийный режим – обрыв линейного провода A
Описание
Расчет двух режимов - стандартного и аварийного
Баланс мощностей, Векторная (топографическая) диаграмма, Соединение "треугольник"
- Для всех режимов: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощности цепи Для несимметричного режима начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов б) вольтметра для измерения одного из фазных и линейного напряжения (Ubc) в) ваттметров для определения трехфазной мощности цепи Группа 38, вариант 6. Дано: Несимметричный режим Uл = 380 В, Zab = 130 Ом, Zbc = 64+j56 Ом, Zca = 43-j55 Ом, аварийный режим – обрыв линейного провода A
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 16 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=80+j25 Ом, обрыв фазы АВ, обрыв линейного провода В Несимметричный режим: Zab =54-j53 Ом, Zbc = 76+j32 Ом, Zca = 35-j43 Ом
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 16 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=80+j25 Ом, обрыв фазы АВ, обрыв линейного провода В Несимметричный режим: Zab =54-j53 Ом, Zbc = 76+j32 Ом, Zca = 35-j43 Ом
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 18 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=40+j64 Ом, обрыв фазы CA, обрыв линейного провода A Несимметричный режим: Zab =35-j67 Ом, Zbc = 24+j18 Ом, Zca = 50-j25 Ом
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 18 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=40+j64 Ом, обрыв фазы CA, обрыв линейного провода A Несимметричный режим: Zab =35-j67 Ом, Zbc = 24+j18 Ом, Zca = 50-j25 Ом
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 2 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=38+j53 Ом, обрыв фазы СА, обрыв линейного провода В Несимметричный режим: Zab =78+j34 Ом, Zbc = 23-j76 Ом, Zca = 40-j80 Ом
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 2 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=38+j53 Ом, обрыв фазы СА, обрыв линейного провода В Несимметричный режим: Zab =78+j34 Ом, Zbc = 23-j76 Ом, Zca = 40-j80 Ом
- Для всех режимов: а) Рассчитайте фазные и линейные токи цепи; б) по результатам расчетов постройте векторные диаграммы цепи; в) определите активную, реактивную, полную мощность цепи; Группа 38, вариант 6 Дано: Uл = 380 В, Za = Zb = Zc = 65+j30 Ом Несимметричные режимы – обрыв фазы А, короткое замыкание фазы В
- Для всех режимов: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощности цепи Группа 38, вариант 3. Дано: Симметричный режим, Uл = 380 В, Za = Zb = Zc = 55+j20 Ом, аварийный режим – обрыв фазы СА
- Для всех режимов: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощности цепи Группа 38, вариант 3. Дано: Симметричный режим, Uл = 380 В, Za = Zb = Zc = 55+j20 Ом, аварийный режим – обрыв фазы СА
- Для всех режимов: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощности цепи Группа 38, вариант 6. Дано: Симметричный режим, Uл = 380 В, Za = Zb = Zc = 65+j30 Ом, аварийный режим – обрыв фазы СА
- Для всех режимов: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощности цепи Группа 38, вариант 6. Дано: Симметричный режим, Uл = 380 В, Za = Zb = Zc = 65+j30 Ом, аварийный режим – обрыв фазы СА
- Для всех режимов: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощности цепи Для несимметричного режима начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов б) вольтметра для измерения одного из фазных и линейного напряжения (Ubc) в) ваттметров для определения трехфазной мощности цепи Группа 38, вариант 3. Дано: Несимметричный режим Zab = 43+j59 Ом, Zbc = 87-j23 Ом, Zca = 64-j34 Ом, аварийный режим – обрыв линейного провода С
- Для всех режимов: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощности цепи Для несимметричного режима начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов б) вольтметра для измерения одного из фазных и линейного напряжения (Ubc) в) ваттметров для определения трехфазной мощности цепи Группа 38, вариант 3. Дано: Несимметричный режим Zab = 43+j59 Ом, Zbc = 87-j23 Ом, Zca = 64-j34 Ом, аварийный режим – обрыв линейного провода С
