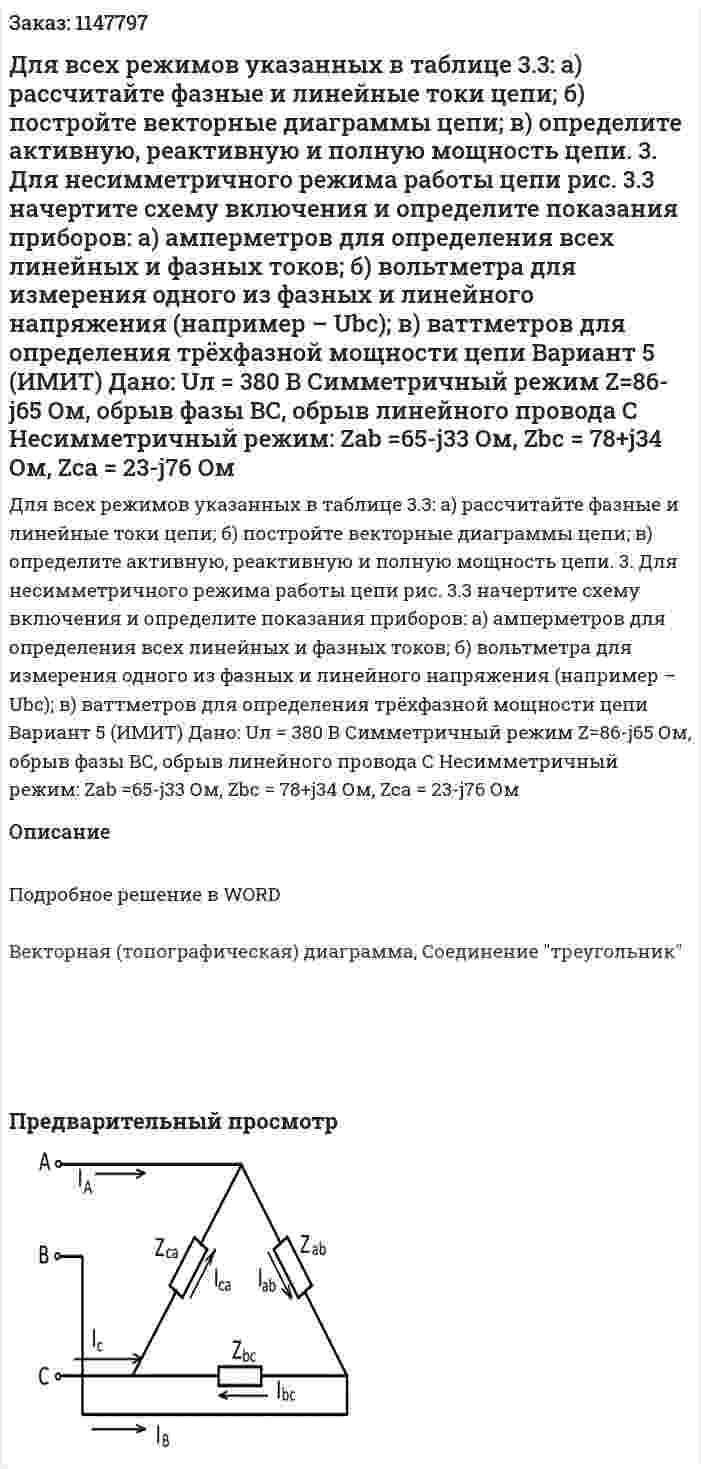

Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 5 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=86-j65 Ом, обрыв фазы ВС, обрыв линейного провода С Несимметричный режим: Zab =65-j33 Ом, Zbc = 78+j34 Ом, Zca = 23-j76 Ом
Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 5 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=86-j65 Ом, обрыв фазы ВС, обрыв линейного провода С Несимметричный режим: Zab =65-j33 Ом, Zbc = 78+j34 Ом, Zca = 23-j76 Ом
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма, Соединение "треугольник"
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 6 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=65+j30 Ом, обрыв фазы CA, обрыв линейного провода A Несимметричный режим: Zab =130 Ом, Zbc = 64+j56 Ом, Zca = 43-j55 Ом
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 6 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=65+j30 Ом, обрыв фазы CA, обрыв линейного провода A Несимметричный режим: Zab =130 Ом, Zbc = 64+j56 Ом, Zca = 43-j55 Ом
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 7 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=34-j53 Ом, обрыв фазы АВ, обрыв линейного провода A Несимметричный режим: Zab =70-j43 Ом, Zbc = 60+j56 Ом, Zca = 69 Ом
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 7 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=34-j53 Ом, обрыв фазы АВ, обрыв линейного провода A Несимметричный режим: Zab =70-j43 Ом, Zbc = 60+j56 Ом, Zca = 69 Ом
- Для выборки, извлеченной из генеральной совокупности и представленной интервальным рядом (в первой строке указаны интервалы значений xi-1 -xi исследуемого количественного признака X генеральной совокупности; во второй – частоты mi , т.е. количество элементов выборки, значения x признака которых принадлежат указанному интервалу), требуется: 1) Построить полигон относительных накопленных частот (кумулятивную кривую); 2) Построить гистограмму частот и гистограмму относительных частот; 3) Найти выборочную среднюю, выборочную дисперсию, моду и медиану; 4) Проверить на уровне значимости α = 0,05 гипотезу о нормальном распределении признака x генеральной совокупности по критерию согла-сия Пирсона; 5) В случае согласованности с нормальным распределением найти с надежностью γ = 0,95 доверительные интервалы для оценки математического ожидания и среднего квадратического отклонения признака x генеральной совокупности.
- Для выделения 1,75 г некоторого металла из раствора его соли потребовалось пропускать ток силой 1,8 А в течение 1,5 ч. Вычислите эквивалент металла.
- Для выделения на нагрузочном резисторе Rн второй гармоники напряжения применен фильтр, собранный по схеме рис. 6.21, а. Определить отношение действующего напряжения второй гармоники к действующему напряжению для источника и нагрузочного резистора, если Lф = 63,4 мГн, Сф = 0,001 мкФ, Rн = 500 Ом, f = 10 кГц, а приложенное напряжение задано уравнением u=(10,5sin(ωt)+4,7 sin(2ωt)+1,1 sin(3ωt)B
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 16 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=80+j25 Ом, обрыв фазы АВ, обрыв линейного провода В Несимметричный режим: Zab =54-j53 Ом, Zbc = 76+j32 Ом, Zca = 35-j43 Ом
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 16 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=80+j25 Ом, обрыв фазы АВ, обрыв линейного провода В Несимметричный режим: Zab =54-j53 Ом, Zbc = 76+j32 Ом, Zca = 35-j43 Ом
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 18 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=40+j64 Ом, обрыв фазы CA, обрыв линейного провода A Несимметричный режим: Zab =35-j67 Ом, Zbc = 24+j18 Ом, Zca = 50-j25 Ом
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 18 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=40+j64 Ом, обрыв фазы CA, обрыв линейного провода A Несимметричный режим: Zab =35-j67 Ом, Zbc = 24+j18 Ом, Zca = 50-j25 Ом
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 2 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=38+j53 Ом, обрыв фазы СА, обрыв линейного провода В Несимметричный режим: Zab =78+j34 Ом, Zbc = 23-j76 Ом, Zca = 40-j80 Ом
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 2 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=38+j53 Ом, обрыв фазы СА, обрыв линейного провода В Несимметричный режим: Zab =78+j34 Ом, Zbc = 23-j76 Ом, Zca = 40-j80 Ом
- Для всех режимов указанных в таблице 3.3: а) рассчитайте фазные и линейные токи цепи; б) постройте векторные диаграммы цепи; в) определите активную, реактивную и полную мощность цепи. 3. Для несимметричного режима работы цепи рис. 3.3 начертите схему включения и определите показания приборов: а) амперметров для определения всех линейных и фазных токов; б) вольтметра для измерения одного из фазных и линейного напряжения (например – Ubc); в) ваттметров для определения трёхфазной мощности цепи Вариант 5 (ИМИТ) Дано: Uл = 380 В Симметричный режим Z=86-j65 Ом, обрыв фазы ВС, обрыв линейного провода С Несимметричный режим: Zab =65-j33 Ом, Zbc = 78+j34 Ом, Zca = 23-j76 Ом
