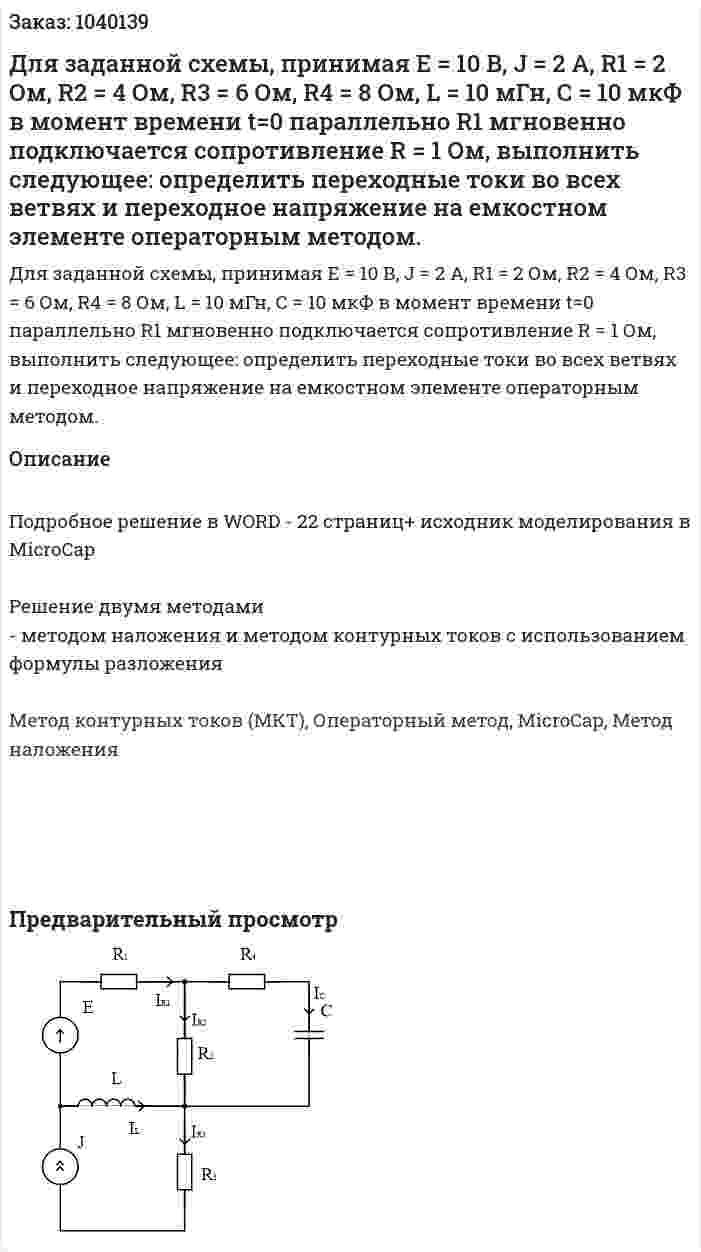

Для заданной схемы, принимая Е = 10 В, J = 2 А, R1 = 2 Ом, R2 = 4 Ом, R3 = 6 Ом, R4 = 8 Ом, L = 10 мГн, С = 10 мкФ в момент времени t=0 параллельно R1 мгновенно подключается сопротивление R = 1 Ом, выполнить следующее: определить переходные токи во всех ветвях и переходное напряжение на емкостном элементе операторным методом.
Для заданной схемы, принимая Е = 10 В, J = 2 А, R1 = 2 Ом, R2 = 4 Ом, R3 = 6 Ом, R4 = 8 Ом, L = 10 мГн, С = 10 мкФ в момент времени t=0 параллельно R1 мгновенно подключается сопротивление R = 1 Ом, выполнить следующее: определить переходные токи во всех ветвях и переходное напряжение на емкостном элементе операторным методом.
Описание
Подробное решение в WORD - 22 страниц+ исходник моделирования в MicroCap
Решение двумя методами - методом наложения и методом контурных токов с использованием формулы разложения
Метод контурных токов (МКТ), Операторный метод, MicroCap, Метод наложения
- Для заданной схемы, принимая Е = 10 В, J = 2 А, R1 = 2 Ом, R2 = 4 Ом, R3 = 6 Ом, R4 = 8 Ом, L = 10 мГн, С = 10 мкФ в момент времени t=0 параллельно R1 мгновенно подключается сопротивление R = 1 Ом, выполнить следующее: определить переходные токи во всех ветвях и переходное напряжение на емкостном элементе операторным методом.
- Для заданной схемы, принимаяЕ = 150 В, R = 10 Ом, L = 0.02 Гн 1) Определите независимые начальные условия (ННУ) 2) Определите ЗНУ при t = 0+ 3) Определите принужденную составляющую iпр(t) 4) Определите корень характеристического уравнения p5) Определите постоянную интегрирования B6) Выберите график соответствующий i(t)=iпр +Bept
- Для заданной схемы, принимаяЕ = 150 В, R = 10 Ом, L = 0.02 Гн 1) Определите независимые начальные условия (ННУ) 2) Определите ЗНУ при t = 0+ 3) Определите принужденную составляющую iпр(t) 4) Определите корень характеристического уравнения p5) Определите постоянную интегрирования B6) Выберите график соответствующий i(t)=iпр +Bept
- Для заданной схемы рассчитать и построить графики частотной характеристики (графики АЧХ и ФЧХ). Вариант 10
- Для заданной схемы рассчитать и построить графики частотной характеристики (графики АЧХ и ФЧХ). Вариант 10
- Для заданной схемы рассчитать и построить графики частотной характеристики (графики АЧХ и ФЧХ).Вариант 18
- Для заданной схемы рассчитать и построить графики частотной характеристики (графики АЧХ и ФЧХ).Вариант 18
- Для заданной схемы построить векторную диаграмму, записать выражения для мгновенных значений фазных и линейных напряжений и токов. Заданный в варианте вектор имеет нулевую начальную фазу. R = XL = XC Выяснить, как изменятся токи и напряжения при заданном аварийном режиме, построить векторную диаграмму. Вариант 7 Вектор – Ubc Аварийный режим – обрыв фазы ab
- Для заданной схемы построить потенциальную диаграмму (8 точек) и определить ток в цепи (подтвердить его данными диаграммы). Дано: R1 = 10 Ом, R2 = 15 Ом, R3 = 20 Ом, R4 = 5 Ом, R5 = 10 Ом, Е1 = 10 В, Е2 = 5 В, Е3 = 15 В, Е4 = 20 В.
- Для заданной схемы построить потенциальную диаграмму (8 точек) и определить ток в цепи (подтвердить его данными диаграммы). Дано: R1 = 10 Ом, R2 = 15 Ом, R3 = 20 Ом, R4 = 5 Ом, R5 = 10 Ом, Е1 = 10 В, Е2 = 5 В, Е3 = 15 В, Е4 = 20 В.
- Для заданной схемы, принимая e(t)=10·sin(300t+30°)В, J=2·sin(300t+60°) А, R1=2 Ом, R2=4 Ом, R3=6 Ом, R4=8 Ом, L=10 мГн, C=10 мкФ и полагая, что в момент t=0 резистивный элемент R3 мгновенно замыкается накоротко, выполнить следующее: 1) Определить переходные токи во всех ветвях и переходное напряжение на емкостном элементе классическим методом. 2) Определить переходные токи во всех ветвях и переходное напряжение на емкостном элементе операторным методом. 3) Сравнить результаты расчета различными методами. 4) Сделать вывод по проделанной работе. Вариант 31
- Для заданной схемы, принимая e(t)=10·sin(300t+30°)В, J=2·sin(300t+60°) А, R1=2 Ом, R2=4 Ом, R3=6 Ом, R4=8 Ом, L=10 мГн, C=10 мкФ и полагая, что в момент t=0 резистивный элемент R3 мгновенно замыкается накоротко, выполнить следующее: 1) Определить переходные токи во всех ветвях и переходное напряжение на емкостном элементе классическим методом. 2) Определить переходные токи во всех ветвях и переходное напряжение на емкостном элементе операторным методом. 3) Сравнить результаты расчета различными методами. 4) Сделать вывод по проделанной работе. Вариант 31
- Для заданной схемы, принимая Е = 100 В, J = 2 A, R1 = 2 Ом, R2 = 4 Ом, R3 = 6 Ом, R4 = 8 Ом, L = 10 мГн, C = 10 мкФ и полагая, что в момент t=0 последовательно с Е мгновенно подключается сопротивление R = 100 Ом, выполнить следующее: 1. Определить переходные токи во всех ветвях и переходное напряжение на емкостном элементе классическим методом 2. Определить переходные токи во всех ветвях и переходное напряжение на емкостном элементе операторным методом
- Для заданной схемы, принимая Е = 100 В, J = 2 A, R1 = 2 Ом, R2 = 4 Ом, R3 = 6 Ом, R4 = 8 Ом, L = 10 мГн, C = 10 мкФ и полагая, что в момент t=0 последовательно с Е мгновенно подключается сопротивление R = 100 Ом, выполнить следующее: 1. Определить переходные токи во всех ветвях и переходное напряжение на емкостном элементе классическим методом 2. Определить переходные токи во всех ветвях и переходное напряжение на емкостном элементе операторным методом
