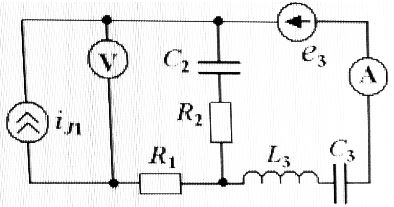

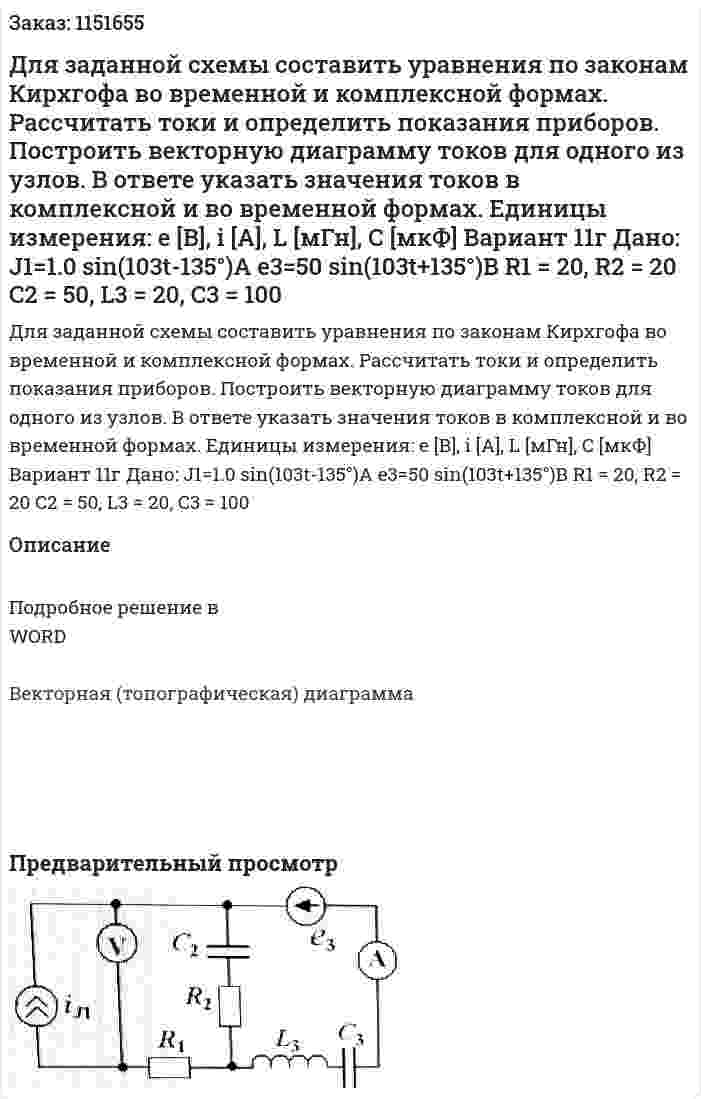

Для заданной схемы составить уравнения по законам Кирхгофа во временной и комплексной формах. Рассчитать токи и определить показания приборов. Построить векторную диаграмму токов для одного из узлов. В ответе указать значения токов в комплексной и во временной формах. Единицы измерения: e [В], i [A], L [мГн], C [мкФ] Вариант 11г Дано: J1=1.0 sin(103t-135°)A e3=50 sin(103t+135°)В R1 = 20, R2 = 20 C2 = 50, L3 = 20, C3 = 100
