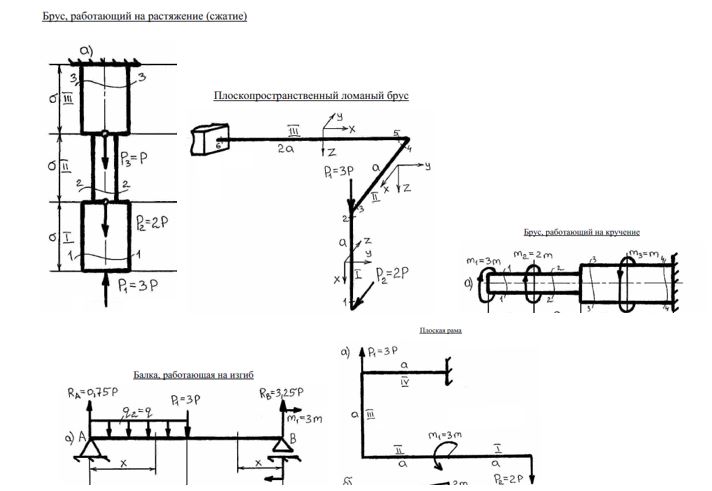

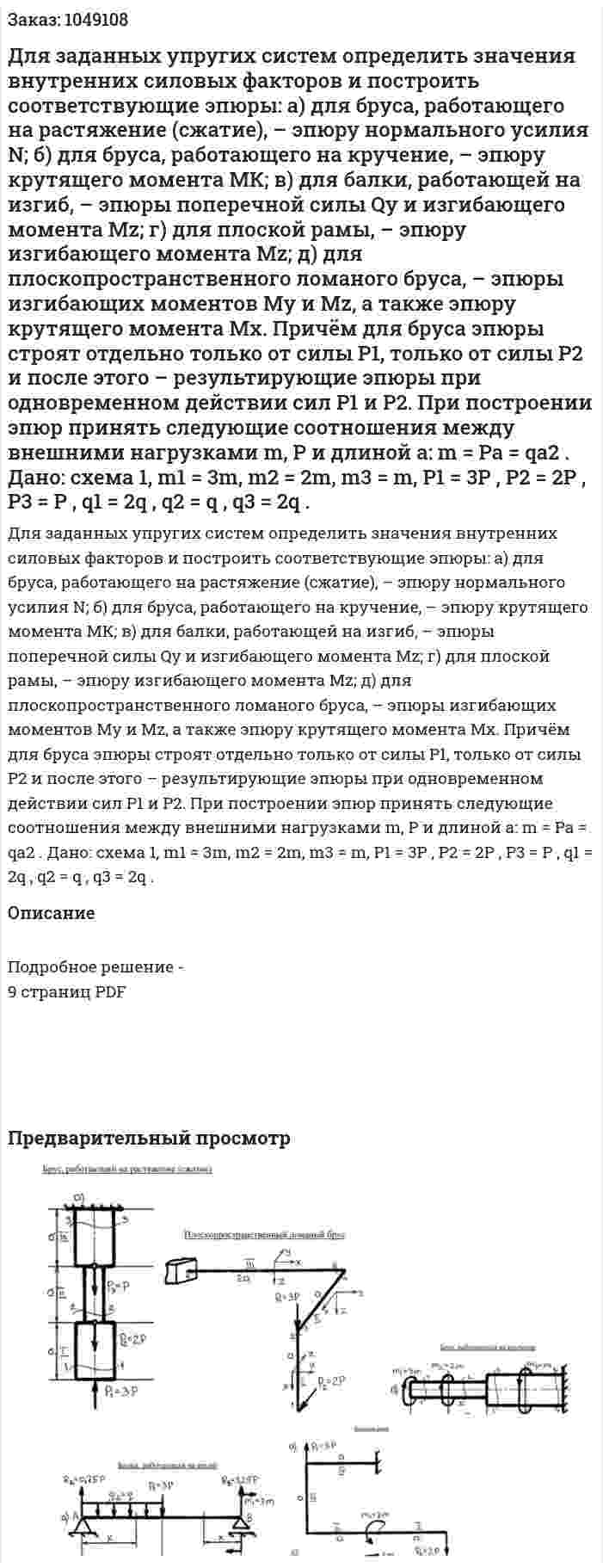

Для заданных упругих систем определить значения внутренних силовых факторов и построить соответствующие эпюры: а) для бруса, работающего на растяжение (сжатие), – эпюру нормального усилия N; б) для бруса, работающего на кручение, – эпюру крутящего момента МК; в) для балки, работающей на изгиб, – эпюры поперечной силы Qy и изгибающего момента Мz; г) для плоской рамы, – эпюру изгибающего момента Мz; д) для плоскопространственного ломаного бруса, – эпюры изгибающих моментов Му и Мz, а также эпюру крутящего момента Мх. Причём для бруса эпюры строят отдельно только от силы Р1, только от силы Р2 и после этого – результирующие эпюры при одновременном действии сил Р1 и Р2. При построении эпюр принять следующие соотношения между внешними нагрузками m, Р и длиной а: m = Pa = qa2 . Дано: схема 1, m1 = 3m, m2 = 2m, m3 = m, Р1 = 3Р , Р2 = 2Р , Р3 = Р , q1 = 2q , q2 = q , q3 = 2q .
