Экзаменационная задача №23 Определить постоянный ток в обмотке катушки с незамкнутым магнитопроводом, если заданы средняя длина lср = 80 см и поперечное сечение сердечника S = 4 см2, длина воздушного зазора δ = 0.05 см, число витков обмотки w = 400 и магнитный поток в зазоре Ф0 = 5·10-4 Вб Материал сердечника – листовая электротехническая сталь 1512.
Экзаменационная задача №23 Определить постоянный ток в обмотке катушки с незамкнутым магнитопроводом, если заданы средняя длина lср = 80 см и поперечное сечение сердечника S = 4 см2, длина воздушного зазора δ = 0.05 см, число витков обмотки w = 400 и магнитный поток в зазоре Ф0 = 5·10-4 Вб Материал сердечника – листовая электротехническая сталь 1512.
Описание
Подробное решение в WORD
- Экзаменационная задача №24 Заданы средняя длина lср = 70 см и поперечное сечение сердечника S = 4 см2, длина воздушного зазора δ = 0.05 см, число витков обмотки w = 500 и магнитный поток в зазоре Ф0 = 4·10-4 Вб. Материал сердечника – листовая электротехническая сталь 1212. Определить постоянный ток в обмотке катушки с незамкнутым магнитопроводом.
- Экзаменационная задача №24 Заданы средняя длина lср = 70 см и поперечное сечение сердечника S = 4 см2, длина воздушного зазора δ = 0.05 см, число витков обмотки w = 500 и магнитный поток в зазоре Ф0 = 4·10-4 Вб. Материал сердечника – листовая электротехническая сталь 1212. Определить постоянный ток в обмотке катушки с незамкнутым магнитопроводом.
- Экзаменационная задача №25 Определить постоянный ток в обмотке катушки с незамкнутым магнитопроводом, если заданы средняя длина lср = 86 см и поперечное сечение сердечника S = 25 см2, длина воздушного зазора δ = 0.1 см, число витков обмотки w = 400 и магнитный поток в зазоре Ф0 = 30·10-4 Вб. Материал сердечника – листовая электротехническая сталь 1410. Напряженность поля в сердечнике определяется по кривой намагничивания.
- Экзаменационная задача №25 Определить постоянный ток в обмотке катушки с незамкнутым магнитопроводом, если заданы средняя длина lср = 86 см и поперечное сечение сердечника S = 25 см2, длина воздушного зазора δ = 0.1 см, число витков обмотки w = 400 и магнитный поток в зазоре Ф0 = 30·10-4 Вб. Материал сердечника – листовая электротехническая сталь 1410. Напряженность поля в сердечнике определяется по кривой намагничивания.

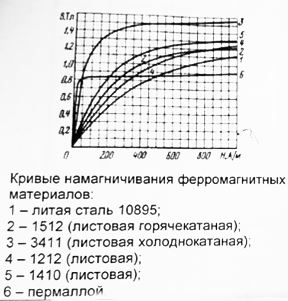

- Экзаменационная задача №26 Незамкнутый магнитопровод катушки состоит из двух различных по сечению участков 1 и 2. Определить постоянный ток в обмотке катушки, если магнитная индукция в зазоре B0 = 1 Тл, длина участка с сечением S1 = 1 см2 l1 = 4 см, длина участка с сечением S2 = 0.5см2 l2 = 7 см, воздушный зазор δ = 0.01 мм. Число витков обмотки w = 100. Материал магнитопровода – сталь 1512. При расчете рассеянием пренебречь и магнитное поле в зазоре считать равномерным Кривые намагничивания ферромагнитных материалов: 1 – литая сталь 10895 2 – 1512 (листовая горячекатаная) 3 – 3411 (листовая холоднокатаная) 4 – 1212 (листовая) 5 – 1410 (листовая) 6 – пермаллой.
- Экзаменационная задача №26 Незамкнутый магнитопровод катушки состоит из двух различных по сечению участков 1 и 2. Определить постоянный ток в обмотке катушки, если магнитная индукция в зазоре B0 = 1 Тл, длина участка с сечением S1 = 1 см2 l1 = 4 см, длина участка с сечением S2 = 0.5см2 l2 = 7 см, воздушный зазор δ = 0.01 мм. Число витков обмотки w = 100. Материал магнитопровода – сталь 1512. При расчете рассеянием пренебречь и магнитное поле в зазоре считать равномерным Кривые намагничивания ферромагнитных материалов: 1 – литая сталь 10895 2 – 1512 (листовая горячекатаная) 3 – 3411 (листовая холоднокатаная) 4 – 1212 (листовая) 5 – 1410 (листовая) 6 – пермаллой.
- Экзаменационная задача №27 Определить ток катушки, который необходим для получения магнитной индукции в воздушном зазоре Bв = 1 Тл, если длина средней силовой магнитной линии в сердечнике lф = 70 см, площадь поперечного сечения сердечника S = 3.5 см2, длина воздушного зазора lв = 0.5 мм и число витков w = 400. Конструкция катушки приведена на рисунке. Материал магнитопровода – электротехническая сталь 1212. При расчете пренебречь полем рассеивания, магнитное поле в зазоре считать однороднымКривые намагничивания ферромагнитных материалов: 1 – литая сталь 10895 2 – 1512 (листовая горячекатаная) 3 – 3411 (листовая холоднокатаная) 4 – 1212 (листовая) 5 – 1410 (листовая) 6 – пермаллой.
- Экзаменационная задача №1 (она же - №34) Определить токи во всех ветвях цепи, если сопротивления: r1 = 15 Ом, r2 = 15 Ом, r3 = 60 Ом, r4 = 10 Ом, r5 = 30 Ом, r6 = 10 Ом Напряжение источника U = 100 В Составить баланс мощностей.
- Экзаменационная задача №1 (она же - №34) Определить токи во всех ветвях цепи, если сопротивления: r1 = 15 Ом, r2 = 15 Ом, r3 = 60 Ом, r4 = 10 Ом, r5 = 30 Ом, r6 = 10 Ом Напряжение источника U = 100 В Составить баланс мощностей.
- Экзаменационная задача №21 Определить постоянный ток в обмотке катушки с незамкнутым магнитопроводом, если заданы средняя длина lср = 86 см и поперечное сечение сердечника S = 30 см2, длина воздушного зазора δ = 1 см, число витков обмотки w = 300 и магнитный поток в зазоре Ф0 = 36·10-4 Вб. Магнитная характеристика материала магнитопровода задана таблично.
- Экзаменационная задача №21 Определить постоянный ток в обмотке катушки с незамкнутым магнитопроводом, если заданы средняя длина lср = 86 см и поперечное сечение сердечника S = 30 см2, длина воздушного зазора δ = 1 см, число витков обмотки w = 300 и магнитный поток в зазоре Ф0 = 36·10-4 Вб. Магнитная характеристика материала магнитопровода задана таблично.
- Экзаменационная задача №22 Определить постоянный ток в обмотке катушки с незамкнутым магнитопроводом, если заданы средняя длина lср = 100 см и поперечное сечение сердечника S = 4 см2, длина воздушного зазора δ = 0.02 см, число витков обмотки w = 500 и магнитный поток в зазоре Ф0 = 4·10-4 Вб. Магнитная характеристика материала задана таблично.
- Экзаменационная задача №22 Определить постоянный ток в обмотке катушки с незамкнутым магнитопроводом, если заданы средняя длина lср = 100 см и поперечное сечение сердечника S = 4 см2, длина воздушного зазора δ = 0.02 см, число витков обмотки w = 500 и магнитный поток в зазоре Ф0 = 4·10-4 Вб. Магнитная характеристика материала задана таблично.
- Экзаменационная задача №23 Определить постоянный ток в обмотке катушки с незамкнутым магнитопроводом, если заданы средняя длина lср = 80 см и поперечное сечение сердечника S = 4 см2, длина воздушного зазора δ = 0.05 см, число витков обмотки w = 400 и магнитный поток в зазоре Ф0 = 5·10-4 Вб Материал сердечника – листовая электротехническая сталь 1512.
