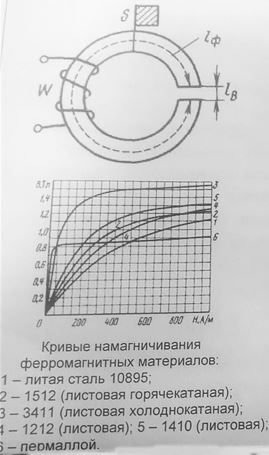

Экзаменационная задача №28 Определить ток катушки, который необходим для получения магнитной индукции в воздушном зазоре B0 = 0.8 Тл, если длина средней силовой магнитной линии в сердечнике lф = 80 см, площадь поперечного сечения сердечника S = 25 см2, длина воздушного зазора lв = 1 мм и число витков w = 400. Конструкция катушки приведена на рисунке. Материал магнитопровода – электротехническая сталь 3411. При расчете пренебречь полем рассеивания, магнитное поле в зазоре считать однородным.
Экзаменационная задача №28 Определить ток катушки, который необходим для получения магнитной индукции в воздушном зазоре B0 = 0.8 Тл, если длина средней силовой магнитной линии в сердечнике lф = 80 см, площадь поперечного сечения сердечника S = 25 см2, длина воздушного зазора lв = 1 мм и число витков w = 400. Конструкция катушки приведена на рисунке. Материал магнитопровода – электротехническая сталь 3411. При расчете пренебречь полем рассеивания, магнитное поле в зазоре считать однородным.
Описание
Подробное решение в WORD
