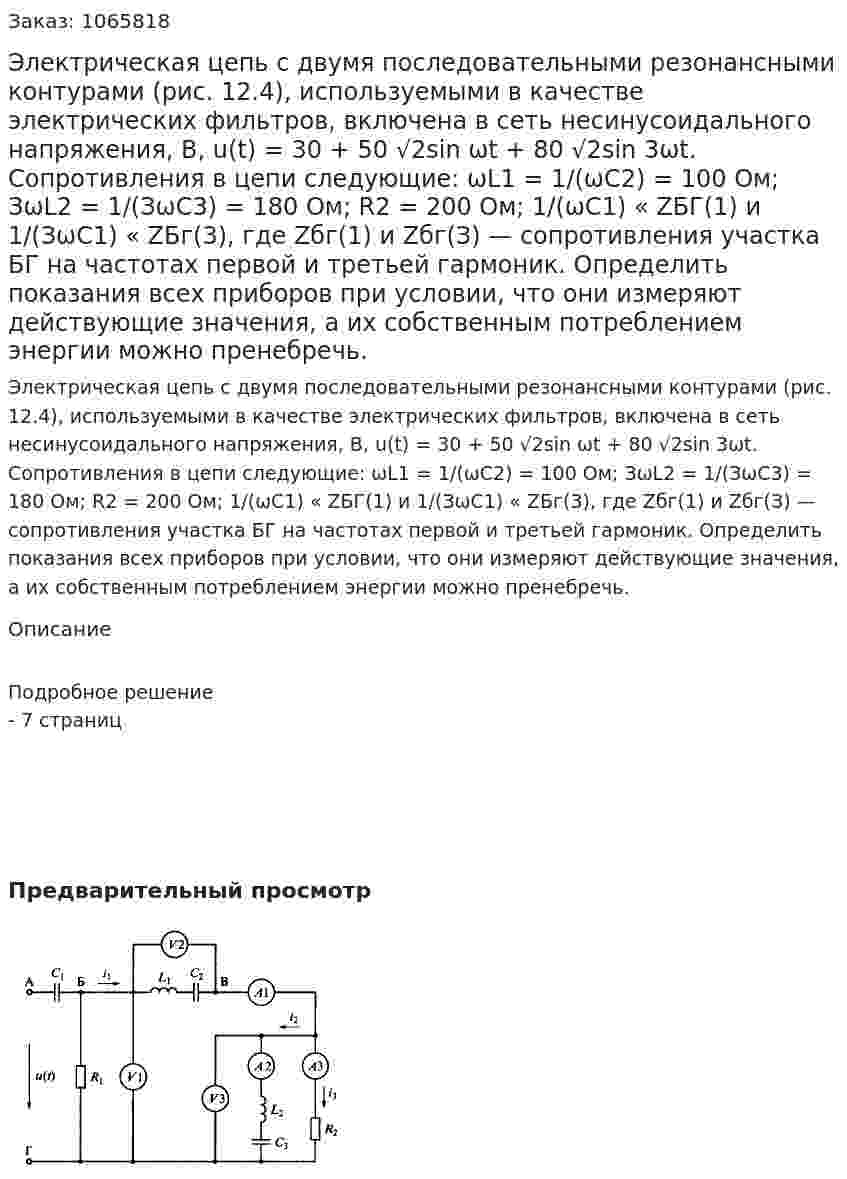

Электрическая цепь с двумя последовательными резонансными контурами (рис. 12.4), используемыми в качестве электрических фильтров, включена в сеть несинусоидального напряжения, В, u(t) = 30 + 50 √2sin ωt + 80 √2sin 3ωt. Сопротивления в цепи следующие: ωL1 = 1/(ωС2) = 100 Ом; ЗωL2 = 1/(ЗωС3) = 180 Ом; R2 = 200 Ом; 1/(ωС1) « ZБГ(1) и 1/(ЗωС1) « ZБг(3), где Zбг(1) и Zбг(З) — сопротивления участка БГ на частотах первой и третьей гармоник. Определить показания всех приборов при условии, что они измеряют действующие значения, а их собственным потреблением энергии можно пренебречь.
Электрическая цепь с двумя последовательными резонансными контурами (рис. 12.4), используемыми в качестве электрических фильтров, включена в сеть несинусоидального напряжения, В, u(t) = 30 + 50 √2sin ωt + 80 √2sin 3ωt. Сопротивления в цепи следующие: ωL1 = 1/(ωС2) = 100 Ом; ЗωL2 = 1/(ЗωС3) = 180 Ом; R2 = 200 Ом; 1/(ωС1) « ZБГ(1) и 1/(ЗωС1) « ZБг(3), где Zбг(1) и Zбг(З) — сопротивления участка БГ на частотах первой и третьей гармоник. Определить показания всех приборов при условии, что они измеряют действующие значения, а их собственным потреблением энергии можно пренебречь.
Описание
Подробное решение - 7 страниц
- Электрическая цепь содержит два источника ЭДС Е1= 100 В, Е2 = 200 В, Е = 200 В. Сопротивления R = 10 Ом, R1 = 20 Ом, R2 = 15 Ом. Определить токи I1, I2, I методом узловых потенциалов. Проверить баланс мощностей.
- Электрическая цепь содержит два источника ЭДС Е1= 100 В, Е2 = 200 В, Е = 200 В. Сопротивления R = 10 Ом, R1 = 20 Ом, R2 = 15 Ом. Определить токи I1, I2, I методом узловых потенциалов. Проверить баланс мощностей.
- Электрическая цепь содержит два источника ЭДС Е1 = 100 В, Е2 = 200 В. Сопротивления R = 10 Ом, R1 = 20 Ом, R2 = 15 Ом. Определить ток I1 методом эквивалентного генератора.
- Электрическая цепь содержит два источника ЭДС Е1 = 100 В, Е2 = 200 В. Сопротивления R = 10 Ом, R1 = 20 Ом, R2 = 15 Ом. Определить ток I1 методом эквивалентного генератора.
- Электрическая цепь содержит два источника ЭДС Е1 = 100 В, Е2 = 200 В. Сопротивления R = 10 Ом, R1 = 20 Ом, R2 = 15 Ом Определить токи I1, I2, I методом контурных токов и методом наложения. Проверить баланс мощностей.
- Электрическая цепь содержит два источника ЭДС Е1 = 100 В, Е2 = 200 В. Сопротивления R = 10 Ом, R1 = 20 Ом, R2 = 15 Ом Определить токи I1, I2, I методом контурных токов и методом наложения. Проверить баланс мощностей.
- Электрическая цепь содержит два источника ЭДС Е1 = 100 В, Е2 = 200 В. Сопротивления R = 10 Ом, R1 = 20 Ом, R2 = 15 Ом. Определить токи I1, I2, I методом контурных токов. Проверить баланс мощности.
- Электрическая цепь (рис. 12.3), состоящая из катушки индуктивности, обладающей активным сопротивлением R = 20 Ом и индуктивностью L = 0,05 Гн, и последовательно соединенного с ней конденсатора емкостью С = 15 мкФ , питается от несинусоидального источника с напряжением (в вольтах) u = 150 + 200 sin(ωt + 30°) + 100 sin(3ωt - 45°). Циклическая частота первой гармоники f = 50 Гц. Составить уравнения мгновенных значений тока в цепи и напряжений на ее участках (катушке и конденсаторе). Определить действующие значения тока и напряжения на зажимах цепи, коэффициенты искажения к и u к и i соответственно несинусоидальных напряжения и тока и активную мощность цепи.
- Электрическая цепь (рис. 12.3), состоящая из катушки индуктивности, обладающей активным сопротивлением R = 20 Ом и индуктивностью L = 0,05 Гн, и последовательно соединенного с ней конденсатора емкостью С = 15 мкФ , питается от несинусоидального источника с напряжением (в вольтах) u = 150 + 200 sin(ωt + 30°) + 100 sin(3ωt - 45°). Циклическая частота первой гармоники f = 50 Гц. Составить уравнения мгновенных значений тока в цепи и напряжений на ее участках (катушке и конденсаторе). Определить действующие значения тока и напряжения на зажимах цепи, коэффициенты искажения к и u к и i соответственно несинусоидальных напряжения и тока и активную мощность цепи.
- Электрическая цепь (рис. 12) а-в-с-d-е-f с параметрами элементов: C = 0,2 мкФ, R1 = 100 Ом, L1 = 70 мГн, R2 = 200 Ом, L2 = 0,13 Гн подключена к источнику синусоидального напряжения частотой 1 кГц и действующим (эффективным) значением U = 55 В. Требуется: 1. Рассчитать ток в цепи и напряжение на каждом элементе схемы. 2. Построить топографическую векторную диаграмму цепи. 3. Определить резонансную частоту цепи и добротность.
- Электрическая цепь (рис. 12) а-в-с-d-е-f с параметрами элементов: C = 0,2 мкФ, R1 = 100 Ом, L1 = 70 мГн, R2 = 200 Ом, L2 = 0,13 Гн подключена к источнику синусоидального напряжения частотой 1 кГц и действующим (эффективным) значением U = 55 В. Требуется: 1. Рассчитать ток в цепи и напряжение на каждом элементе схемы. 2. Построить топографическую векторную диаграмму цепи. 3. Определить резонансную частоту цепи и добротность.
- Электрическая цепь (рис. 14) с параметрами приемников RA = RB =RC = R = 220 Ом, L = 0,5 Гн, С = 10 мкФ подсоединена к трехфазной сети переменного тока частотой 50 Гц и фазным напряжением 220 В. Построить векторные диаграммы токов и напряжений. Найти ток нейтрального провода.
- Электрическая цепь (рис. 14) с параметрами приемников RA = RB =RC = R = 220 Ом, L = 0,5 Гн, С = 10 мкФ подсоединена к трехфазной сети переменного тока частотой 50 Гц и фазным напряжением 220 В. Построить векторные диаграммы токов и напряжений. Найти ток нейтрального провода.
- Электрическая цепь с двумя последовательными резонансными контурами (рис. 12.4), используемыми в качестве электрических фильтров, включена в сеть несинусоидального напряжения, В, u(t) = 30 + 50 √2sin ωt + 80 √2sin 3ωt. Сопротивления в цепи следующие: ωL1 = 1/(ωС2) = 100 Ом; ЗωL2 = 1/(ЗωС3) = 180 Ом; R2 = 200 Ом; 1/(ωС1) « ZБГ(1) и 1/(ЗωС1) « ZБг(3), где Zбг(1) и Zбг(З) — сопротивления участка БГ на частотах первой и третьей гармоник. Определить показания всех приборов при условии, что они измеряют действующие значения, а их собственным потреблением энергии можно пренебречь.
