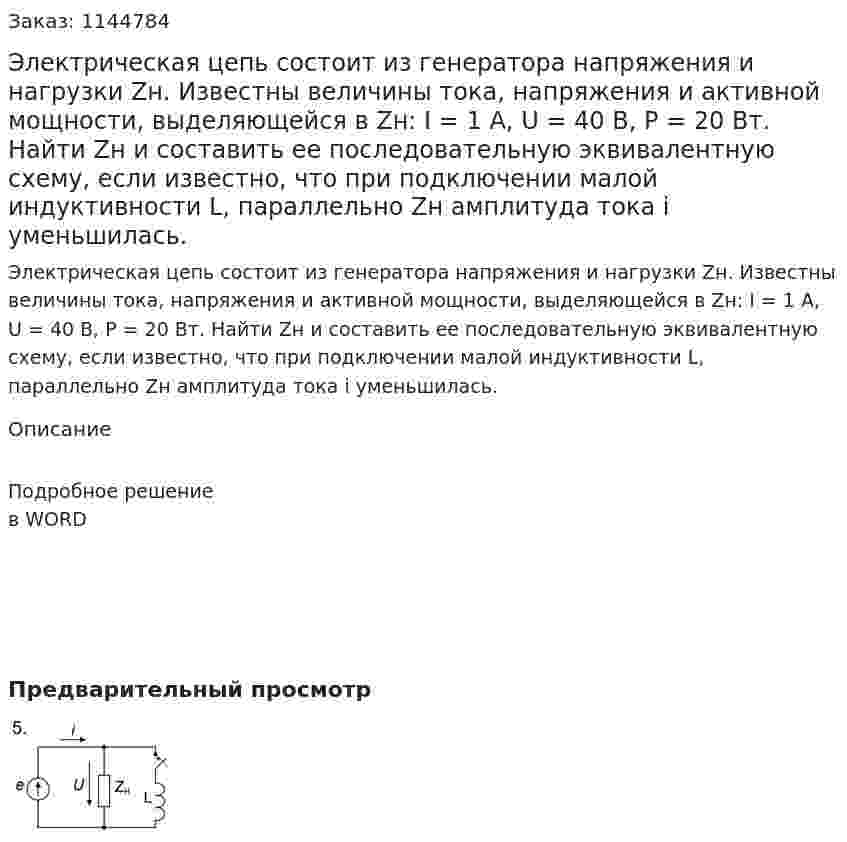

Электрическая цепь состоит из генератора напряжения и нагрузки Zн. Известны величины тока, напряжения и активной мощности, выделяющейся в Zн: I = 1 A, U = 40 B, P = 20 Вт. Найти Zн и составить ее последовательную эквивалентную схему, если известно, что при подключении малой индуктивности L, параллельно Zн амплитуда тока i уменьшилась.
Электрическая цепь состоит из генератора напряжения и нагрузки Zн. Известны величины тока, напряжения и активной мощности, выделяющейся в Zн: I = 1 A, U = 40 B, P = 20 Вт. Найти Zн и составить ее последовательную эквивалентную схему, если известно, что при подключении малой индуктивности L, параллельно Zн амплитуда тока i уменьшилась.
Описание
Подробное решение в WORD
- Электрическая цепь состоит из генератора напряжения и нагрузки Zн. Известны величины тока, напряжения и активной мощности, выделяющейся в Zн: I = 1 A, U = 40 B, P = 20 Вт. Найти Zн и составить ее последовательную эквивалентную схему, если известно, что при подключении малой индуктивности L, параллельно Zн амплитуда тока i уменьшилась.
- Электрическая цепь состоит из двух гальванических элементов, трех сопротивлений и гальванометра. В этой цепи R1 = 100 Ом, R2 = 50 Ом, R3 = 20 Ом, ЭДС элемента ε1 = 2 В. Гальва- нометр регистрирует ток I3 = 50 мА, идущий в направлении, указанном стрелкой. Определить ЭДС ε2 второго элемента. Сопротивлением гальванометра и внутренним сопротивлением элементов пренебречь.
- Электрическая цепь состоит из двух одинаковых конденсаторов каждый емкостью С и катушки индуктивности L (рис. 146). В начальный момент времени один из конденсаторов имеет заряд q0, а другой не заряжен. Как изменяются во времени заряды q1 и q2 на конденсаторах после замыкания ключа?
- Электрическая цепь состоит из источника питания переменного однофазного тока. К источнику подключены последовательно нагрузки с сопротивлением R1 = 1 Ом, R2 = 2 Ом, XL = 16 Ом, XC1 = 8 Ом, XC2 = 4 Ом. Мощность P2 = 8 Вт потребляется нагрузкой R2. Определить ток в цепи источника I, напряжение U, активную, реактивную и полную мощности в цепи. Постройте векторную диаграмму напряжений.
- Электрическая цепь состоит из источника питания переменного однофазного тока. К источнику подключены последовательно нагрузки с сопротивлением R1 = 1 Ом, R2 = 2 Ом, XL = 16 Ом, XC1 = 8 Ом, XC2 = 4 Ом. Мощность P2 = 8 Вт потребляется нагрузкой R2. Определить ток в цепи источника I, напряжение U, активную, реактивную и полную мощности в цепи. Постройте векторную диаграмму напряжений.
- Электрическая цепь состоит из последовательно соединенных резистора R = 1 кОм и конденсатора емкостью C = 10 мкФ. Она подключена к источнику переменного напряжения u = 310sin(314t). Определить: 1) активную мощность; 2) коэффициент мощности цепи; 3) показания А; 4) закон изменения тока.
- Электрическая цепь состоит из последовательно соединенных резистора R = 1 кОм и конденсатора емкостью C = 10 мкФ. Она подключена к источнику переменного напряжения u = 310sin(314t). Определить: 1) активную мощность; 2) коэффициент мощности цепи; 3) показания А; 4) закон изменения тока.
- Электрическая цепь содержит индуктивные и емкостные элементы. Если корни характеристического уравнения равны p1=-δ+jω0; p2=-δ-jω0 , то переходный процесс является… 1) апериодическим 2) апериодическим предельным 3) колебательным незатухающим 4) колебательным незатухающим
- Электрическая цепь содержит линейные резисторы R1, R2, R3, R4; два источника постоянной электродвижущей силы и нелинейный элемент, вольтамперная характеристика которого задана уравнением: U=mI3. В соответствии с шифром выбрать схему и параметры пассивных и активных элементов. Привести электрическую схему к эквивалентному генератору, нагрузкой которого является нелинейный элемент. Рассчитать параметры эквивалентного генератора и построить вольтамперную характеристику источника электродвижущей силы. Рассчитать ток и напряжение на нелинейном элементе графическим методом сложения вольтамперных характеристик. Графическим методом определить статическое и динамическое сопротивление нелинейного элемента для полученной рабочей точки Вариант 4
- Электрическая цепь содержит линейные резисторы R1, R2, R3, R4; два источника постоянной электродвижущей силы и нелинейный элемент, вольтамперная характеристика которого задана уравнением: U=mI3. В соответствии с шифром выбрать схему и параметры пассивных и активных элементов. Привести электрическую схему к эквивалентному генератору, нагрузкой которого является нелинейный элемент. Рассчитать параметры эквивалентного генератора и построить вольтамперную характеристику источника электродвижущей силы. Рассчитать ток и напряжение на нелинейном элементе графическим методом сложения вольтамперных характеристик. Графическим методом определить статическое и динамическое сопротивление нелинейного элемента для полученной рабочей точки Вариант 4
- Электрическая цепь содержит последовательное соединение резистора сопротивление R = 150 Ом и конденсатора емкостью С = 5 мкФ. Частота 1400 Гц. Определите действительное полное сопротивление цепи, комплексное полное сопротивление цепи. При синусоидальном напряжении u = 50sin(ωt + 45°) определите комплексное действующее значение тока. Определите активную, реактивную и полную мощности.
- Электрическая цепь содержит последовательное соединение резистора сопротивление R = 150 Ом и конденсатора емкостью С = 5 мкФ. Частота 1400 Гц. Определите действительное полное сопротивление цепи, комплексное полное сопротивление цепи. При синусоидальном напряжении u = 50sin(ωt + 45°) определите комплексное действующее значение тока. Определите активную, реактивную и полную мощности.
- Электрическая цепь составлена по схеме (рис. 7). Элементы цепи выходят из строя с вероятностью 0,1; 0,1; 0,1; 0,2 соответственно. Найти вероятность того, что цепь работает.
- Электрическая цепь состоит из 6 параллельно включенных потребителей. Вероятность отказа каждого из них равна 0,2, а взаимное влияние в цепи отсутствует. Найти вероятность того, что откажет не менее половины потребителей.
