Ирина Эланс
Заказ: 1054209

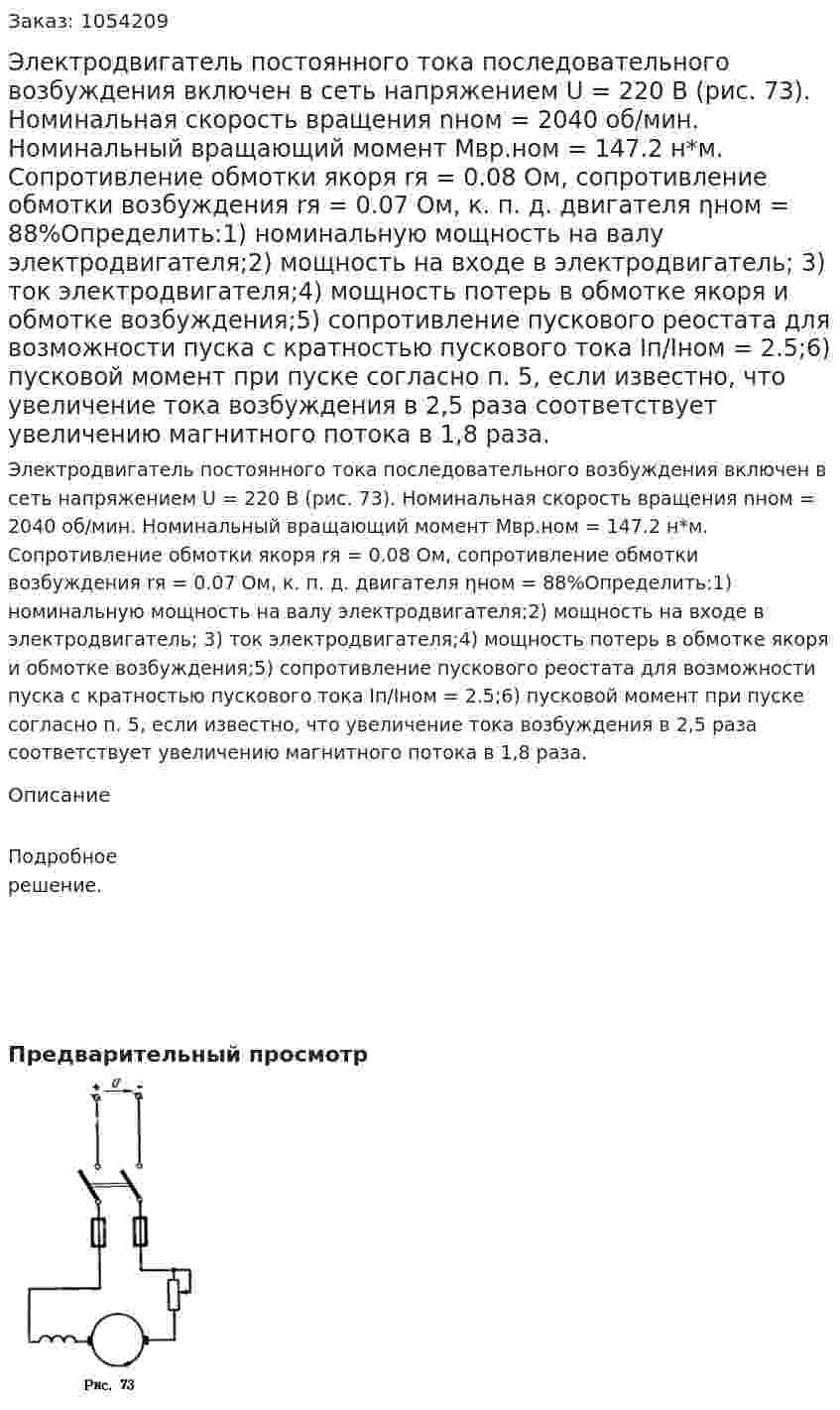

Электродвигатель постоянного тока последовательного возбуждения включен в сеть напряжением U = 220 В (рис. 73). Номинальная скорость вращения nном = 2040 об/мин. Номинальный вращающий момент Мвр.ном = 147.2 н*м. Сопротивление обмотки якоря rя = 0.08 Ом, сопротивление обмотки возбуждения rя = 0.07 Ом, к. п. д. двигателя ηном = 88%Определить:1) номинальную мощность на валу электродвигателя;2) мощность на входе в электродвигатель; 3) ток электродвигателя;4) мощность потерь в обмотке якоря и обмотке возбуждения;5) сопротивление пускового реостата для возможности пуска с кратностью пускового тока Iп/Iном = 2.5;6) пусковой момент при пуске согласно п. 5, если известно, что увеличение тока возбуждения в 2,5 раза соответствует увеличению магнитного потока в 1,8 раза.
Электродвигатель постоянного тока последовательного возбуждения включен в сеть напряжением U = 220 В (рис. 73). Номинальная скорость вращения nном = 2040 об/мин. Номинальный вращающий момент Мвр.ном = 147.2 н*м. Сопротивление обмотки якоря rя = 0.08 Ом, сопротивление обмотки возбуждения rя = 0.07 Ом, к. п. д. двигателя ηном = 88%Определить:1) номинальную мощность на валу электродвигателя;2) мощность на входе в электродвигатель; 3) ток электродвигателя;4) мощность потерь в обмотке якоря и обмотке возбуждения;5) сопротивление пускового реостата для возможности пуска с кратностью пускового тока Iп/Iном = 2.5;6) пусковой момент при пуске согласно п. 5, если известно, что увеличение тока возбуждения в 2,5 раза соответствует увеличению магнитного потока в 1,8 раза.
Описание
Подробное решение.
- Электродвигатель постоянного тока с независимым возбуждением достигает 800 об/мин при нагрузке, вращающий момент которой постоянный. Ток якоря двигателя составляет 500 А. Снижение сопротивления якоря и потери вращения незначительны. Магнитная цепь линейная. Вычислите скорость двигателя и ток якоря, если напряжение на клемах снижено до 50%, а ток возбуждения уменьшен до 80 %.
- Электродвигатель постоянного тока с независимым возбуждением достигает 800 об/мин при нагрузке, вращающий момент которой постоянный. Ток якоря двигателя составляет 500 А. Снижение сопротивления якоря и потери вращения незначительны. Магнитная цепь линейная. Вычислите скорость двигателя и ток якоря, если напряжение на клемах снижено до 50%, а ток возбуждения уменьшен до 80 %.
- Электродвигатель постоянного тока с параллельным возбуждением потребляет из сети мощность Р1 и отдает с вала номинальную мощность Рном, при номинальном напряжении Uном и токе Iном. Ток в обмотке якоря Iя, а в обмотке возбуждения Iв. Сопротивление обмотки якоря Rя, обмотки возбуждения Rв. В якоре наводится притово Э.Д.С. Е. Номинальный вращающий момент двигателя Мном при частоте вращения якоря nном. Суммарные потери мощности в генераторе равны ∑P Коэффициент полезного действия двигателя ηд Вариант 8
- Электродвигатель постоянного тока с параллельным возбуждением потребляет из сети мощность Р1 и отдает с вала номинальную мощность Рном, при номинальном напряжении Uном и токе Iном. Ток в обмотке якоря Iя, а в обмотке возбуждения Iв. Сопротивление обмотки якоря Rя, обмотки возбуждения Rв. В якоре наводится притово Э.Д.С. Е. Номинальный вращающий момент двигателя Мном при частоте вращения якоря nном. Суммарные потери мощности в генераторе равны ∑P Коэффициент полезного действия двигателя ηд Вариант 8
- Электродвигатель постоянного тока с последовательным возбуждением отдает полезную мощность Р2 , потребляет из сети мощность Р1 при напряжении UН . Двигатель развивает полезный момент М при частоте вращения n. Сила тока в цепи якоря IЯ, противо-ЭДС в обмотке якоря Е. Потери мощности в обмотке якоря и в обмотке возбуждения равны РЯ. Сопротивление обмоток возбуждения и якоря (RП.С + RЯ). Двигатель в момент пуска потребляет из сети пусковой ток IП. Коэффициент полезного действия двигателя равен ηДВ. Используя данные, приведенные в таблице 5, определите все величины, отмеченные крестиками. Поясните, почему недопустима работа такого двигателя при малых нагрузках.
- Электродвигатель постоянного тока с последовательным возбуждением отдает полезную мощность Р2 , потребляет из сети мощность Р1 при напряжении UН . Двигатель развивает полезный момент М при частоте вращения n. Сила тока в цепи якоря IЯ, противо-ЭДС в обмотке якоря Е. Потери мощности в обмотке якоря и в обмотке возбуждения равны РЯ. Сопротивление обмоток возбуждения и якоря (RП.С + RЯ). Двигатель в момент пуска потребляет из сети пусковой ток IП. Коэффициент полезного действия двигателя равен ηДВ. Используя данные, приведенные в таблице 5, определите все величины, отмеченные крестиками. Поясните, почему недопустима работа такого двигателя при малых нагрузках.
- Электродвигатель постоянного тока с последовательным возбуждением развивает на валу полезную номинальную мощность РНОМ = 8 кВт, потребляя номинальный ток IНОМ = 46 А, при напряжении UНОМ. Якорь двигателя вращается с номинальной частотой nНОМ = 1200 об/ мин. Сопротивление обмотки якоря и последовательной обмотки возбуждения равно Ra+nc = 0,51 Ом. Номинальное напряжение сети UНОМ = 220 В. Определить: 1) мощность P1, потребляемую из сети; 2) коэффициент полезного действия ηНОМ; 3) пусковой ток Iп; 4) сопротивление пускового реостата Rп для ограничения пускового тока до двойного номинального значения; 5) номинальный вращающий момент МНОМ. Схема двигателя с последовательным возбуждением, назначение элементов схемы. Механическая характеристика двигателя. Область применения.
- Электродвигатель постоянного тока отключен от сети и якорь его неподвижен. К обмотке якоря приложили постоянное напряжение 2 В, в результате чего установился постоянный ток 4 А. Затем электродвигатель пустили в ход и при напряжении 220 В, приложенном к зажимам обмотки вращающего якоря, ток в этой обмотке достиг 20 А.Определить: 1. сопротивление цепи якоря;2. встречную э. д. с. электродвигателя;3. мощность на входе в электродвигатель и м:еханическую мощность; 4. ток в обмотке якоря:а) если уменьшить скорость вращения якоря на 20% при том же напряжении 220 В и в прежних условиях в цепи возбуждения; б) если, не отключая электродвигатель, затормозить вращение вала; в) если произвести пуск электродвигателя, не вводя пускового реостата.
- Электродвигатель постоянного тока отключен от сети и якорь его неподвижен. К обмотке якоря приложили постоянное напряжение 2 В, в результате чего установился постоянный ток 4 А. Затем электродвигатель пустили в ход и при напряжении 220 В, приложенном к зажимам обмотки вращающего якоря, ток в этой обмотке достиг 20 А.Определить: 1. сопротивление цепи якоря;2. встречную э. д. с. электродвигателя;3. мощность на входе в электродвигатель и м:еханическую мощность; 4. ток в обмотке якоря:а) если уменьшить скорость вращения якоря на 20% при том же напряжении 220 В и в прежних условиях в цепи возбуждения; б) если, не отключая электродвигатель, затормозить вращение вала; в) если произвести пуск электродвигателя, не вводя пускового реостата.
- Электродвигатель постоянного тока параллельного возбуждения имеет сопротивление цепи якоря 0,5 Ом. При напряжении сети 220 В якорь электродвигателя вращается с такой скоростью и магнитный поток имеет такую величину, что противо-э. д. с. равна 210 В. Регулируя реостатом ток в цепи возбуждения, магнитный поток уменьшают до 0.9 от первоначального значения. Какое значение примет ток по окончании переходного процесса, вызванного изменением магнитного потока, если статический момент сопротивления по валу электродвигателя, обусловленный приводимым в действие станком, остался без изменения?
- Электродвигатель постоянного тока параллельного возбуждения имеет сопротивление цепи якоря 0,5 Ом. При напряжении сети 220 В якорь электродвигателя вращается с такой скоростью и магнитный поток имеет такую величину, что противо-э. д. с. равна 210 В. Регулируя реостатом ток в цепи возбуждения, магнитный поток уменьшают до 0.9 от первоначального значения. Какое значение примет ток по окончании переходного процесса, вызванного изменением магнитного потока, если статический момент сопротивления по валу электродвигателя, обусловленный приводимым в действие станком, остался без изменения?
- Электродвигатель постоянного тока параллельного возбуждения при напряжении 220 В имеет номинальный ток 51 А, номинальную скорость вращения 1000 об/мин и ток холостого хода 3 А. Суммарное сопротивление обмотки якоря и дополнительных полюсов 0,25 Ом, сопротивление цепи возбуждения 220 Ом.Определить:1) к. п. д. электродвигателя при токах, составляющих 0,25; 0,50; 0,75; 1,00 и 1,25 от номинального тока; 2) скорость вращения электродвигателя при тех же токах; 3)вращающий момент на валу электродвигателя в условиях п. 1 и 2. При м е ч а н и е. Ток возбуждения не регулировали. Построить характеристики η = f1 (Iя), Мвр = f2 (Iя), n = f3 (Iя).
- Электродвигатель постоянного тока параллельного возбуждения при напряжении 220 В имеет номинальный ток 51 А, номинальную скорость вращения 1000 об/мин и ток холостого хода 3 А. Суммарное сопротивление обмотки якоря и дополнительных полюсов 0,25 Ом, сопротивление цепи возбуждения 220 Ом.Определить:1) к. п. д. электродвигателя при токах, составляющих 0,25; 0,50; 0,75; 1,00 и 1,25 от номинального тока; 2) скорость вращения электродвигателя при тех же токах; 3)вращающий момент на валу электродвигателя в условиях п. 1 и 2. При м е ч а н и е. Ток возбуждения не регулировали. Построить характеристики η = f1 (Iя), Мвр = f2 (Iя), n = f3 (Iя).
- Электродвигатель постоянного тока последовательного возбуждения включен в сеть напряжением U = 220 В (рис. 73). Номинальная скорость вращения nном = 2040 об/мин. Номинальный вращающий момент Мвр.ном = 147.2 н*м. Сопротивление обмотки якоря rя = 0.08 Ом, сопротивление обмотки возбуждения rя = 0.07 Ом, к. п. д. двигателя ηном = 88%Определить:1) номинальную мощность на валу электродвигателя;2) мощность на входе в электродвигатель; 3) ток электродвигателя;4) мощность потерь в обмотке якоря и обмотке возбуждения;5) сопротивление пускового реостата для возможности пуска с кратностью пускового тока Iп/Iном = 2.5;6) пусковой момент при пуске согласно п. 5, если известно, что увеличение тока возбуждения в 2,5 раза соответствует увеличению магнитного потока в 1,8 раза.
Предварительный просмотр
