Электромагнитные переходные процессы в электрических сетях высокого напряжения (курсовая работа, Вариант М-42)
Электромагнитные переходные процессы в электрических сетях высокого напряжения (курсовая работа, Вариант М-42)
Описание
В работе для указанной точки энергосистемы производится расчет токов короткого замыкания для случаев трехфазного, двухфазного, однофазного и двухфазного замыкания на землю. Расчет производится методом симметричных составляющих в именованных единицах. В качестве базисного напряжения принимается напряжение в точке короткого замыкания.
По номеру варианта определены следующие исходные данные на КР:

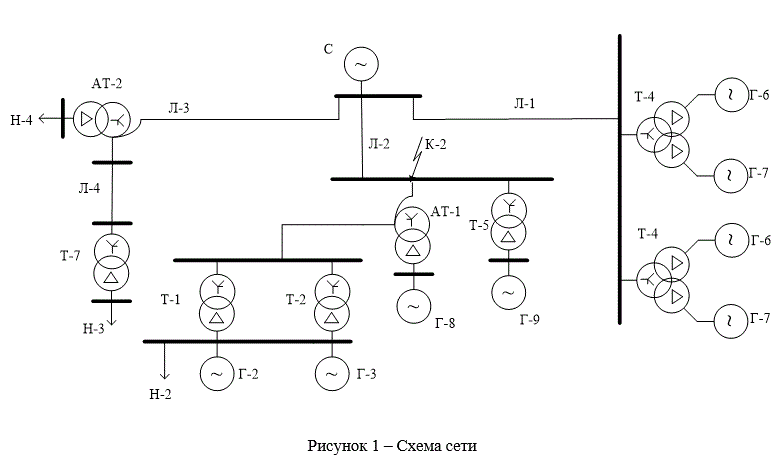

а) схема электрической системы: Рисунок № 2 - Схема № 2 .
б) точка короткого замыкания в схеме № К – 2 .
в) параметры элементов схемы № _2___
1 Обоснование расчётов
2 Таблица исходных данных (исходная схема, её паспорт, расчётное место КЗ – один базис)
3 Предварительный расчёт (схемы замещения всех трёх последовательностей, расчёт и «приведение» параметров схем замещения к базису, эквивалентирование схем замещения, СУ в им.е)
4 Расчёт видов КЗ (трёхфазного, двухфазного, однофазного, двухфазного на землю, для несимметричных КЗ представить векторные диаграммы)
5 Выводы и предложения
6 Список использованной литературы
Всего 42 страницы в WORD
