Электроснабжение кузнечно-прессового цеха (курсовой проект)
Электроснабжение кузнечно-прессового цеха (курсовой проект)
Описание
1.1. Характеристика кузнечно-прессового цеха , электрических нагрузок и его технологического процесса
Участок кузнечно-прессового цеха (КПЦ) предназначен для подготовки металла к обработке.
Он имеет станочное отделение ,в котором установлено оборудование: обдирочные станки типа РТ-21001 и РТ-503, электротермические установки, кузнечно-прессовые машины, мостовые краны и др. Участок предусматривает наличие помещений для цеховой ТП, вентиляторной, инструментальной, складов, для бытовых нужд и пр.
ЭСН осуществляется от ГПП. Расстояние от ГПП до цеховой ТП-1.4 км, а от ЭНС до ГПП-12 км. Напряжение на ГПП-6 и 10 кВ.
Количество рабочих смен - 2. Потребители участка имеют 2 и 3 категорию надежности ЭСН.
Грунт в районе КПЦ — суглинок с температурой +15 °С. От этой же цеховой ТП намечается ЭСН при расширении станочного парка.
Дополнительная нагрузка КПЦ в перспективе составит:
Каркас здания смонтирован из блоков-секций длиной 8 м каждая.
Размеры участка А х В х Н= 96 х 56 х 10 м.
Вспомогательные помещения двухэтажные высотой 4м.

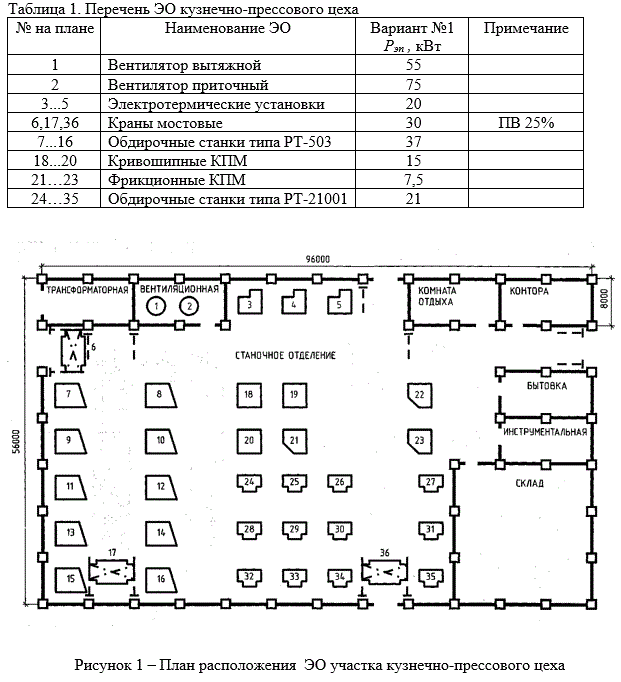

Перечень оборудования участка КПЦ дан в таблице 1.
Мощность электропотребления ( Pэп) указанна для одного электроприемника.
Введение...........................................................................................................................4
1.Общая часть
1.1. Характеристика участка комплекса овощных закусочных консервов, электрических нагрузок и его технологического процесса..................................................................................................................................5
1.2. Классификация помещения по взрыво-, пожаро-, электробезопасности..................8
2. Расчетно-конструкторская часть
2.1. Категория надежности электроснабжения и выбор схемы электроснабжения........10
2.2. Расчет электрических нагрузок, компенсирующего устройства и выбор трансформаторов...................................................................................................................12
2.3. Расчет и выбор элементов схемы электроснабжения.................................................17
2.4. Расчет токов КЗ и проверка элементов схемы электроснабжения............................21
3. Составление ведомости монтируемого электрооборудования...................................24
Список литературы..............................................................................................................25
Приложение А. Схема электроснабжения цеха................................................................26
