Электроснабжение станкостроительного завода (курсовой проект)

ИСХОДНЫЕ ДАННЫЕ НА ПРОЕКТИРОВАНИЕ:

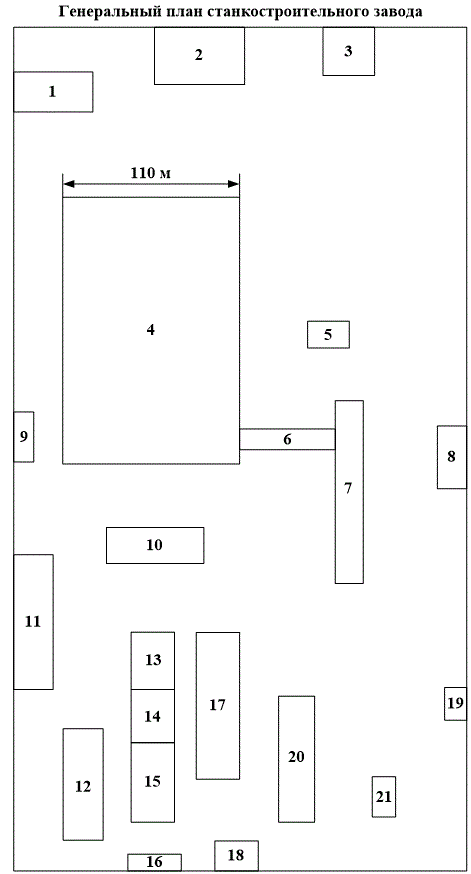

1. Генеральный план станкостроительного завода представлен на рисунке.
2. Мощность системы питания 3400 МВ·А.
3. Питание предприятия можно осуществлять от подстанции энергосистемы на классах напряжения 220, 110, 35 кВ.
4. Индуктивное сопротивление системы (хС) принимать 0,08; 0,12; 0,9 о.е. соответственно классам напряжения 220, 110, 35 кВ.
5. Расстояние от источника питания до завода 4 км.
6. Сведения об электрических нагрузках представлены в таблице.

Ведомость электрических нагрузок завода (кВт)
1 Автогараж и пожарное депо 400
2 Административный корпус и ЦЗЛ 950
3 Столовая 180
4 Главный корпус 3740
Главный корпус (6 кВ) 3300
5 Компрессорная станция 300
Компрессорная станция (6 кВ 4х800) 3200
6 Эстакада к главному корпусу 560
7 Склад формовочных материалов 160
8 Склад 120
9 Склад готовых изделий 140
10 Главный магазин 50
11 Ремонтно-механический цех 700
12 Лесосушилка 1200
13 Навес для склада модельных комплектов 40
14 Склад моделей 180
15 Пристройка к складу моделей 50
16 Станция осветления воды 2180
17 Модельный цех 3450
18 Насосная станция 320
Насосная станция (6 кВ 4х800) 3200
19 Железнодорожная контора 155
20 Ремонтно-строительный цех 600
21 Копер 515

Глава II. Определение расчетных нагрузок.
2.1 Расчет электрических нагрузок потребителей.
2.2 Определение расчетной нагрузки завода
2.3 Выбор компенсирующих устройств и мест их установки
Глава III. Определение центра электрических нагрузок
3.1 Построение картограммы нагрузок
3.2 Определение ЦЭН
Глава IV. Выбор системы питания.
4.1 Выбор напряжения питания ППЭ
4.2 Выбор трансформаторов ППЭ
4.3 Проверка трансформаторов
4.4 Выбор сечения питающей ЛЭП
Глава VI. Выбор системы распределения.
6.1 Выбор рационального напряжения распределения
6.2 Выбор схемы распределительного устройства низкого напряжения
Глава VII. Выбор числа и мощности трансформаторов ЦТП
Глава VIII. Выбор способа канализации электроэнергии и сечения кабельных линий.
8.1 Выбор способа канализации электроэнергии
8.2 Выбор сечения кабельных линий
Глава IX. Расчет токов короткого замыкания
9.1 Расчет токов короткого замыкания на стороне 35 кВ
9.2 Расчет токов короткого замыкания на стороне 6 кВ
9.3 Расчет токов короткого замыкания на стороне 0,4 кВ.
Глава X. Выбор коммутационной и измерительной аппаратуры
10.1 Выбор и проверка выключателей на стороне 35 кВ
10.2 Выбор и проверка разъединителей на стороне 35 кВ
10.3 Выбор нелинейных ограничителей перенапряжений на стороне 35 кВ.
10.4 Выбор и проверка выключателей на стороне 6 кВ.
10.5 Проверка кабельных линий на термическую стойкость
10.6 Выбор и проверка трансформаторов тока
10.7 Выбор и проверка трансформаторов напряжения
10.8 Выбор и проверка коммутационных аппаратов 0,4 кВ.
СПИСОК ЛИТЕРАТУРЫ

Всего 57 страниц
