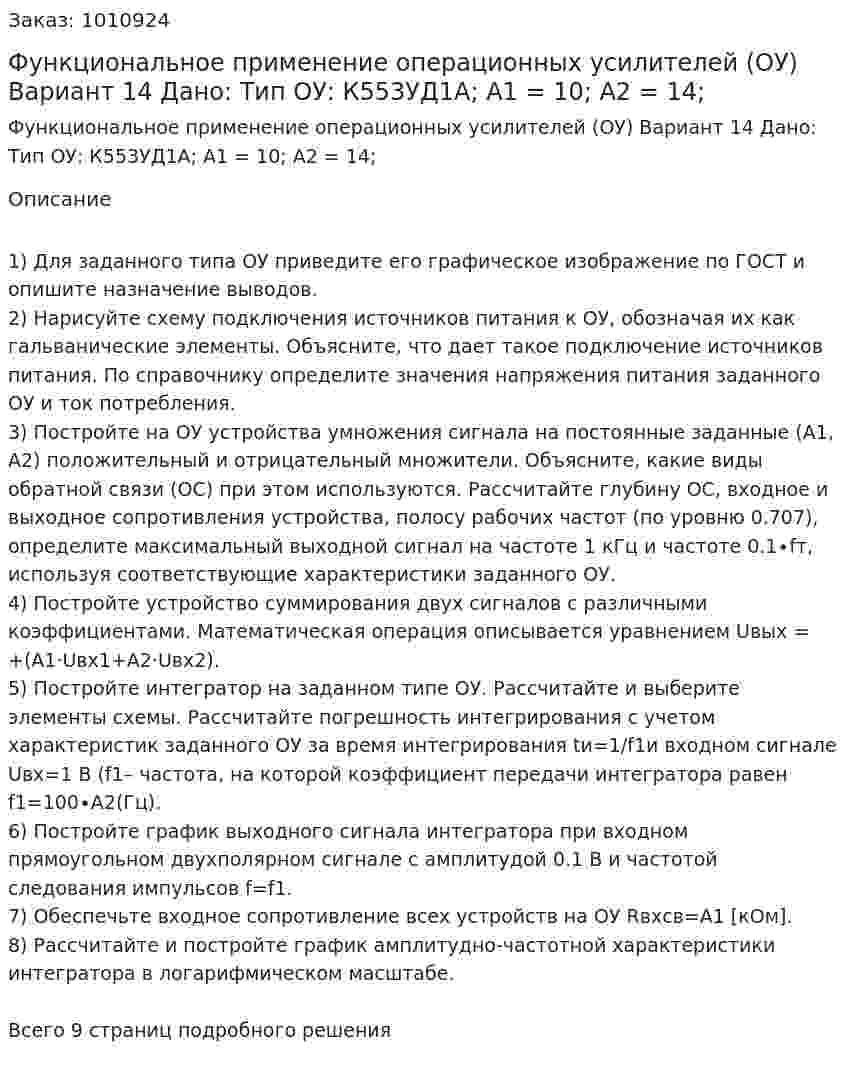

Функциональное применение операционных усилителей (ОУ) Вариант 14 Дано: Тип ОУ: К553УД1А; A1 = 10; A2 = 14;

1) Для заданного типа ОУ приведите его графическое изображение по ГОСТ и опишите назначение выводов.
2) Нарисуйте схему подключения источников питания к ОУ, обозначая их как гальванические элементы. Объясните, что дает такое подключение источников питания. По справочнику определите значения напряжения питания заданного ОУ и ток потребления.
3) Постройте на ОУ устройства умножения сигнала на постоянные заданные (А1, А2) положительный и отрицательный множители. Объясните, какие виды обратной связи (ОС) при этом используются. Рассчитайте глубину ОС, входное и выходное сопротивления устройства, полосу рабочих частот (по уровню 0.707), определите максимальный выходной сигнал на частоте 1 кГц и частоте 0.1∙fт, используя соответствующие характеристики заданного ОУ.
4) Постройте устройство суммирования двух сигналов с различными коэффициентами. Математическая операция описывается уравнением Uвых = +(А1·Uвх1+А2·Uвх2).
5) Постройте интегратор на заданном типе ОУ. Рассчитайте и выберите элементы схемы. Рассчитайте погрешность интегрирования с учетом характеристик заданного ОУ за время интегрирования tи=1/f1и входном сигнале Uвх=1 В (f1– частота, на которой коэффициент передачи интегратора равен f1=100∙А2(Гц).
6) Постройте график выходного сигнала интегратора при входном прямоугольном двухполярном сигнале с амплитудой 0.1 В и частотой следования импульсов f=f1.
7) Обеспечьте входное сопротивление всех устройств на ОУ Rвхсв=А1 [кОм].
8) Рассчитайте и постройте график амплитудно-частотной характеристики интегратора в логарифмическом масштабе.
