Ирина Эланс
Заказ: 1012187
Интерфейс ISA-16. Устройство содержит цифро-аналоговый преобразователь (микросхема AD5313). Необходимо разработать и описать набор регистров для управления этим устройством и схему интерфейсного блока
Интерфейс ISA-16. Устройство содержит цифро-аналоговый преобразователь (микросхема AD5313). Необходимо разработать и описать набор регистров для управления этим устройством и схему интерфейсного блока
Описание
Каждое задание предполагает разработку принципиальной электрической схемы интерфейсного блока с заданными параметрами. Эта схема может быть представлена в любом графическом редакторе. Предпочтительно использование PCAD или КОМПАС. Если в разрабатываемом устройстве используются программируемые матрицы, необходимо представить в каком-либо виде их внутреннюю структуру. К принципиальной схеме должно быть приложено задание, общее описание устройства и описание назначений специфических разрядов регистров устройства (маски прерываний и прямого доступа к памяти, сброса или установки отдельных триггеров интерфейсного блока и др.)
Задание на курсовую работу 3
Введение 4
1 Общая системная шина 5
2 Описание ЦАП AD5313А 12
3 Разработка схемы устройства сопряжения 15
3.1 Описание сигналов шины 15
3.2 Временные диаграммы 18
3.3 Структурная схема модуля на базе шины ISA 20
3.4 Буферизация содержимого системной шины 20
3.5 Схема декодирования адреса порта 21
Заключение 24
Список использованной литературы 25

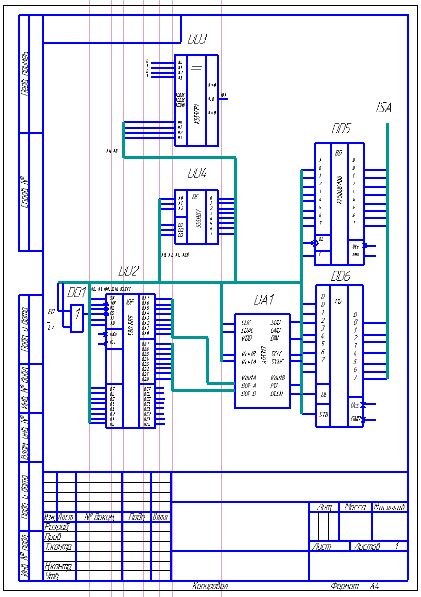

Всего 25 страниц+принципиальная схема в файле Компаса.
