Используя правила определения эквивалентных сопротивлений, составить схему, эквивалентную заданной. 3. С помощью символического метода расчёта цепей синусоидального тока, используя или калькулятор, или систему компьютерной математики MathCAD, определить токи во всех ветвях эквивалентной схемы, применяя следующие методы: 3.1. Метод уравнений Кирхгофа. 3. Метод контурных токов или метод узловых потенциалов. 5. Применяя MathCAD, определить токи в ветвях схемы матричным методом, причём выбор контурных или узловых уравнений должен соответствовать методу расчёта, выбранному в пункте 3. Вариант 17 группа 1

Используя правила определения эквивалентных сопротивлений, составить схему, эквивалентную заданной. 3. С помощью символического метода расчёта цепей синусоидального тока, используя или калькулятор, или систему компьютерной математики MathCAD, определить токи во всех ветвях эквивалентной схемы, применяя следующие методы: 3.1. Метод уравнений Кирхгофа. 3. Метод контурных токов или метод узловых потенциалов. 5. Применяя MathCAD, определить токи в ветвях схемы матричным методом, причём выбор контурных или узловых уравнений должен соответствовать методу расчёта, выбранному в пункте 3. Вариант 17 группа 1
Описание

Дано:

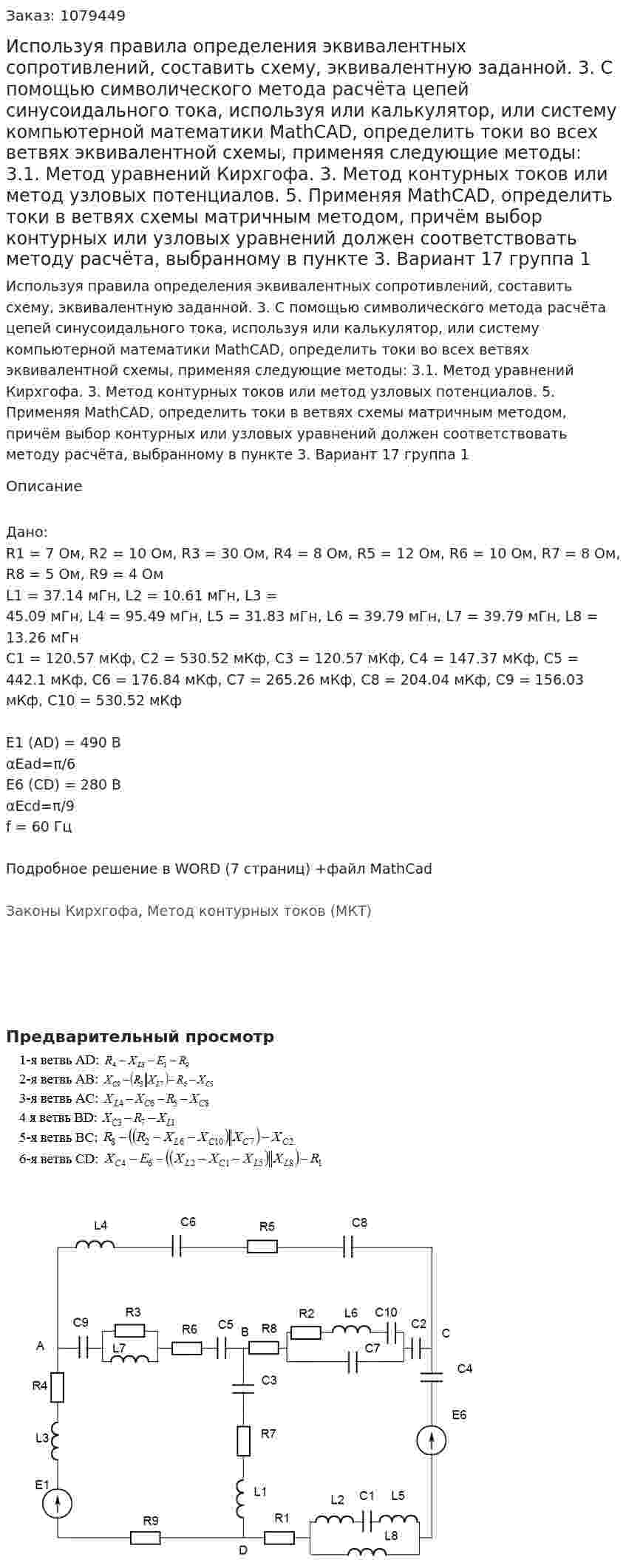

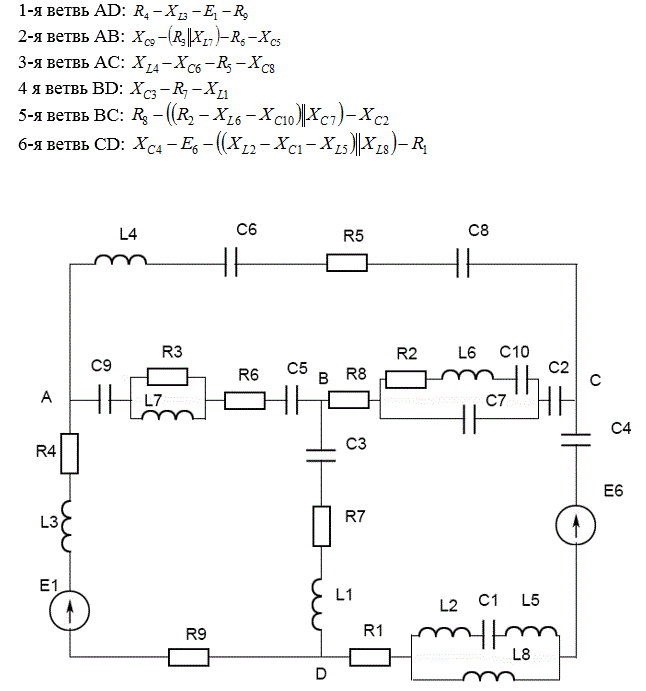

R1 = 7 Ом, R2 = 10 Ом, R3 = 30 Ом, R4 = 8 Ом, R5 = 12 Ом, R6 = 10 Ом, R7 = 8 Ом, R8 = 5 Ом, R9 = 4 Ом
L1 = 37.14 мГн, L2 = 10.61 мГн, L3 = 45.09 мГн, L4 = 95.49 мГн, L5 = 31.83 мГн, L6 = 39.79 мГн, L7 = 39.79 мГн, L8 = 13.26 мГн
C1 = 120.57 мКф, С2 = 530.52 мКф, С3 = 120.57 мКф, С4 = 147.37 мКф, С5 = 442.1 мКф, С6 = 176.84 мКф, С7 = 265.26 мКф, С8 = 204.04 мКф, С9 = 156.03 мКф, С10 = 530.52 мКф

E1 (AD) = 490 В
αEad=π/6
E6 (CD) = 280 В
αEcd=π/9
f = 60 Гц

Подробное решение в WORD (7 страниц) +файл MathCad
