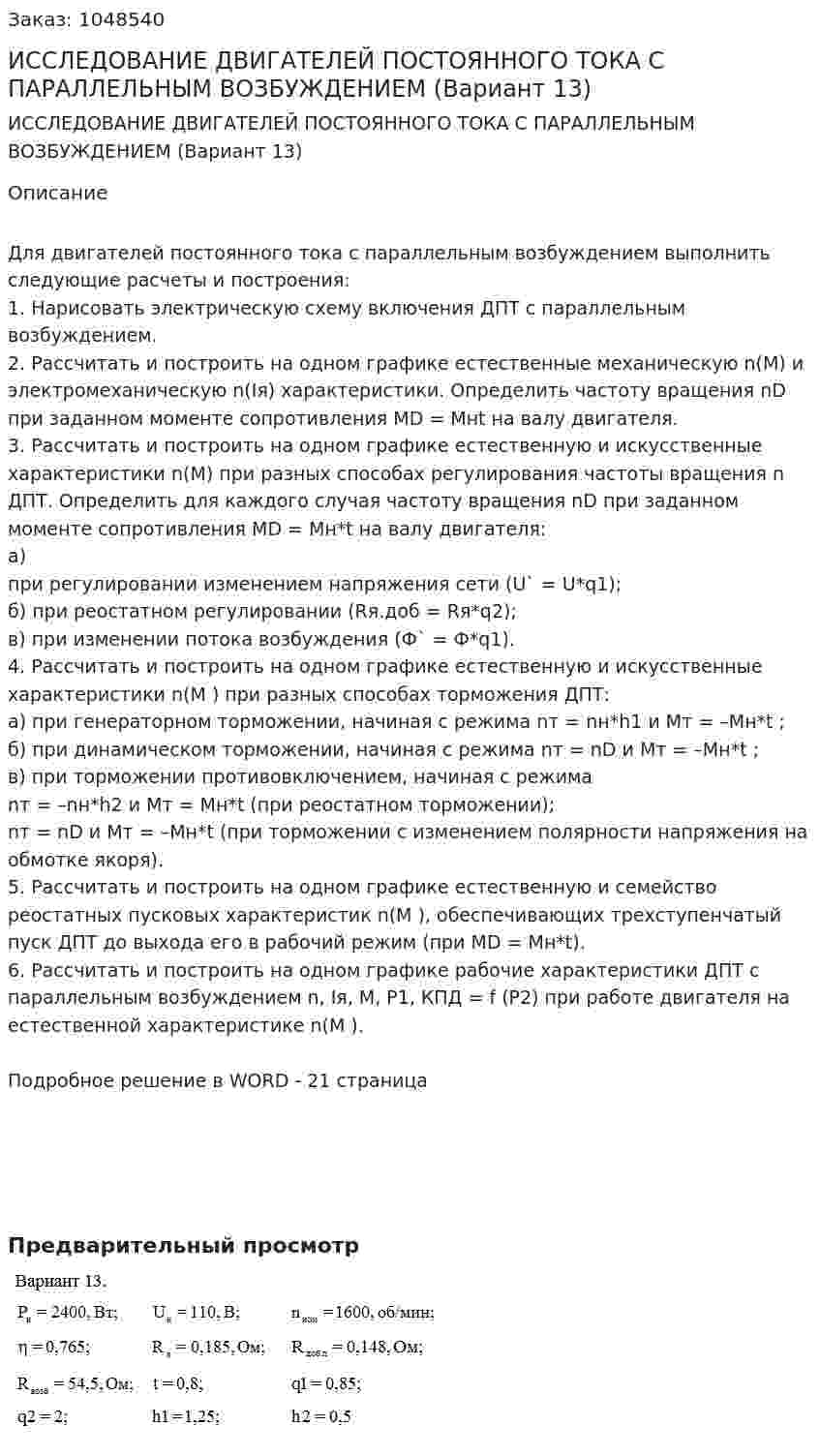

ИССЛЕДОВАНИЕ ДВИГАТЕЛЕЙ ПОСТОЯННОГО ТОКА С ПАРАЛЛЕЛЬНЫМ ВОЗБУЖДЕНИЕМ (Вариант 13)

Для двигателей постоянного тока с параллельным возбуждением выполнить следующие расчеты и построения:
1. Нарисовать электрическую схему включения ДПТ с параллельным возбуждением.
2. Рассчитать и построить на одном графике естественные механическую n(M) и электромеханическую n(Iя) характеристики. Определить частоту вращения nD при заданном моменте сопротивления MD = Mнt на валу двигателя.
3. Рассчитать и построить на одном графике естественную и искусственные характеристики n(M) при разных способах регулирования частоты вращения n ДПТ. Определить для каждого случая частоту вращения nD при заданном моменте сопротивления MD = Mн*t на валу двигателя:
а) при регулировании изменением напряжения сети (U` = U*q1);
б) при реостатном регулировании (Rя.доб = Rя*q2);
в) при изменении потока возбуждения (Ф` = Ф*q1).
4. Рассчитать и построить на одном графике естественную и искусственные характеристики n(M ) при разных способах торможения ДПТ:
а) при генераторном торможении, начиная с режима nт = nн*h1 и Mт = –Mн*t ;
б) при динамическом торможении, начиная с режима nт = nD и Mт = –Mн*t ;
в) при торможении противовключением, начиная с режима
nт = –nн*h2 и Mт = Mн*t (при реостатном торможении);
nт = nD и Mт = –Mн*t (при торможении с изменением полярности напряжения на обмотке якоря).
5. Рассчитать и построить на одном графике естественную и семейство реостатных пусковых характеристик n(M ), обеспечивающих трехступенчатый пуск ДПТ до выхода его в рабочий режим (при MD = Mн*t).
6. Рассчитать и построить на одном графике рабочие характеристики ДПТ с параллельным возбуждением n, Iя, M, P1, КПД = f (P2) при работе двигателя на естественной характеристике n(M ).

Подробное решение в WORD - 21 страница

Предварительный просмотр
