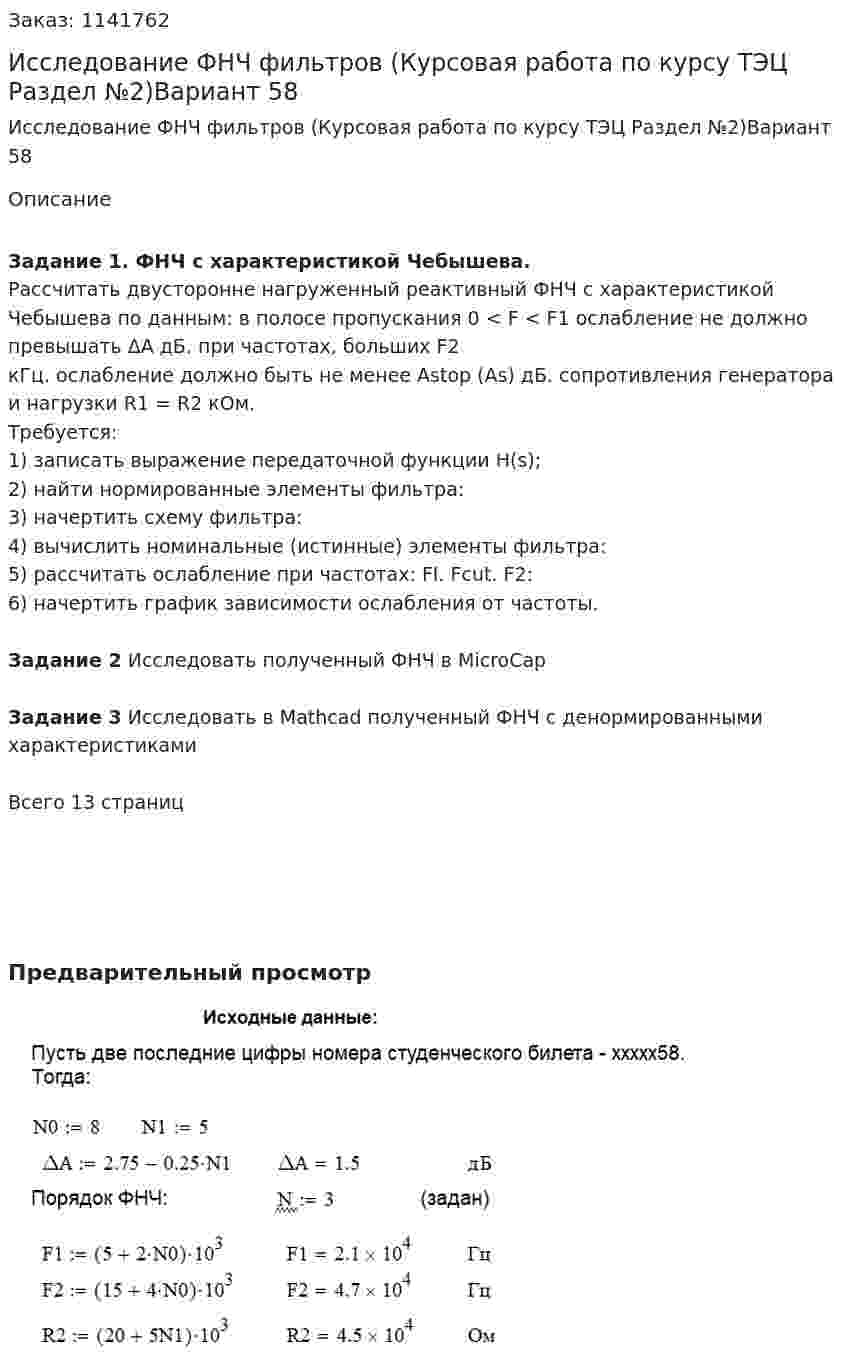

Исследование ФНЧ фильтров (Курсовая работа по курсу ТЭЦ Раздел №2)Вариант 58

Задание 1. ФНЧ с характеристикой Чебышева.
Рассчитать двусторонне нагруженный реактивный ФНЧ с характеристикой Чебышева по данным: в полосе пропускания 0 < F < F1 ослабление не должно превышать ΔА дБ. при частотах, больших F2 кГц. ослабление должно быть не менее Astop (As) дБ. сопротивления генератора и нагрузки R1 = R2 кОм.
Требуется:
1) записать выражение передаточной функции H(s);
2) найти нормированные элементы фильтра:
3) начертить схему фильтра:
4) вычислить номинальные (истинные) элементы фильтра:
5) рассчитать ослабление при частотах: FI. Fcut. F2:
6) начертить график зависимости ослабления от частоты.

Задание 2 Исследовать полученный ФНЧ в MicroCap

Задание 3 Исследовать в Mathcad полученный ФНЧ с денормированными характеристиками

Всего 13 страниц

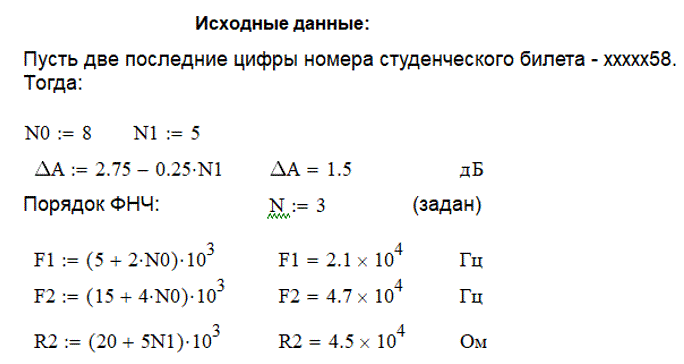

Предварительный просмотр
