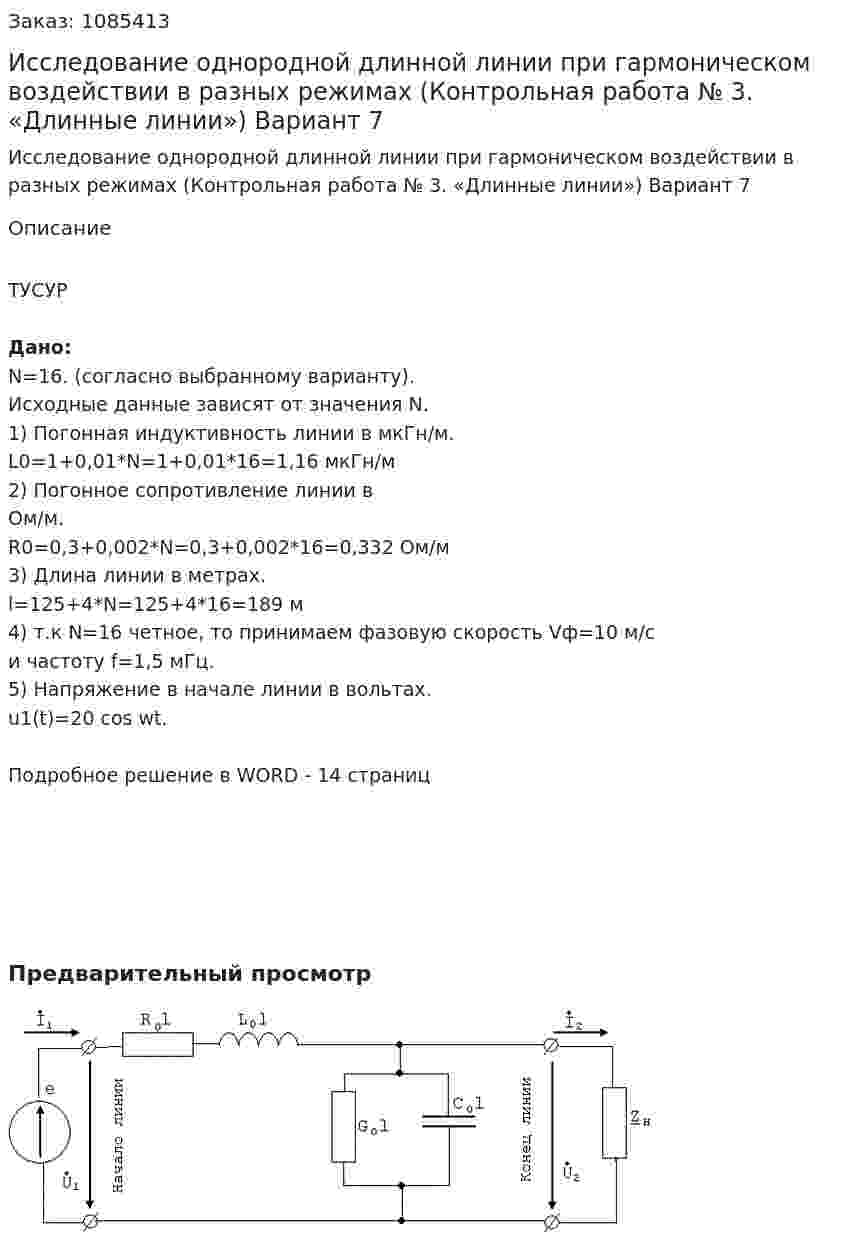

Исследование однородной длинной линии при гармоническом воздействии в разных режимах (Контрольная работа № 3. «Длинные линии») Вариант 7

ТУСУР

Дано:
N=16. (согласно выбранному варианту).
Исходные данные зависят от значения N.
1) Погонная индуктивность линии в мкГн/м.
L0=1+0,01*N=1+0,01*16=1,16 мкГн/м
2) Погонное сопротивление линии в Ом/м.
R0=0,3+0,002*N=0,3+0,002*16=0,332 Ом/м
3) Длина линии в метрах.
l=125+4*N=125+4*16=189 м
4) т.к N=16 четное, то принимаем фазовую скорость Vф=10 м/с
и частоту f=1,5 мГц.
5) Напряжение в начале линии в вольтах.
u1(t)=20 cos wt.

Подробное решение в WORD - 14 страниц

Предварительный просмотр
