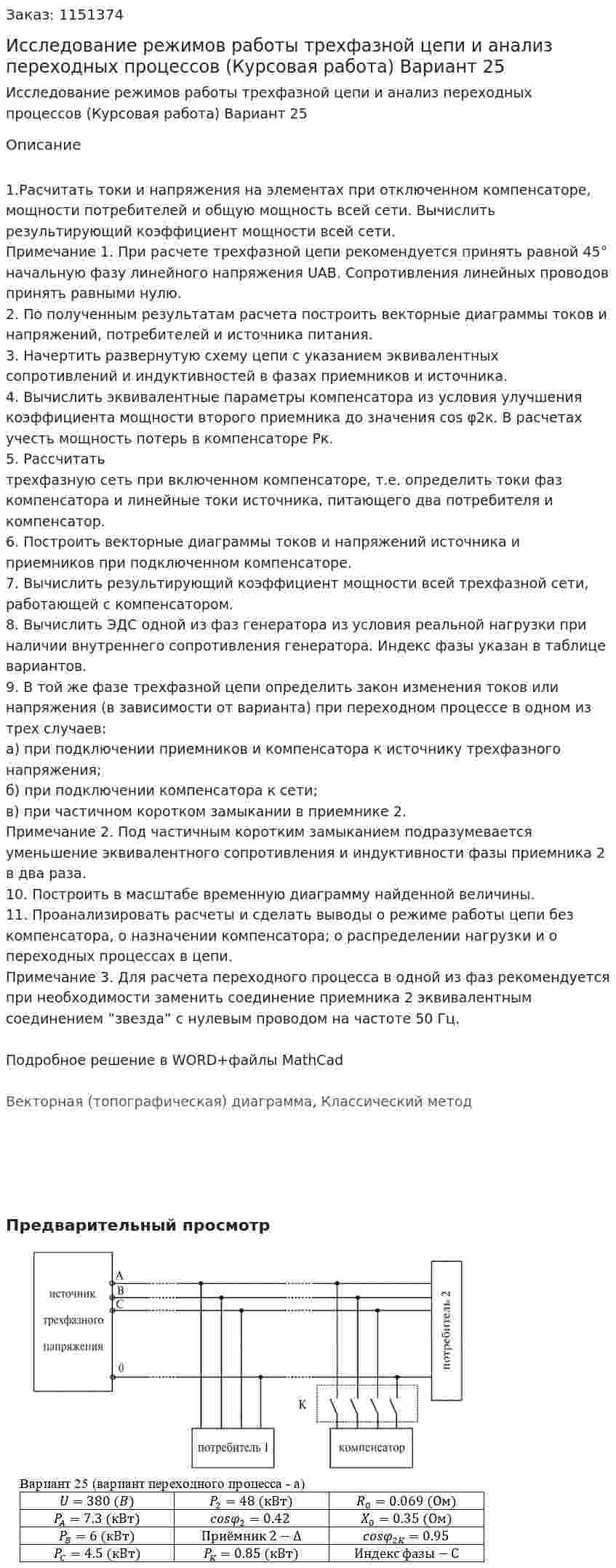

Исследование режимов работы трехфазной цепи и анализ переходных процессов (Курсовая работа) Вариант 25

1.Расчитать токи и напряжения на элементах при отключенном компенсаторе, мощности потребителей и общую мощность всей сети. Вычислить результирующий коэффициент мощности всей сети.
Примечание 1. При расчете трехфазной цепи рекомендуется принять равной 45° начальную фазу линейного напряжения UAB. Сопротивления линейных проводов принять равными нулю.
2. По полученным результатам расчета построить векторные диаграммы токов и напряжений, потребителей и источника питания.

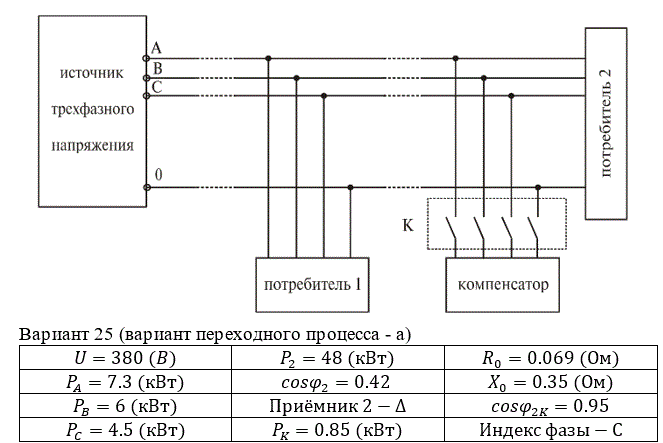

3. Начертить развернутую схему цепи с указанием эквивалентных сопротивлений и индуктивностей в фазах приемников и источника.
4. Вычислить эквивалентные параметры компенсатора из условия улучшения коэффициента мощности второго приемника до значения cos φ2к. В расчетах учесть мощность потерь в компенсаторе Pк.
5. Рассчитать трехфазную сеть при включенном компенсаторе, т.е. определить токи фаз компенсатора и линейные токи источника, питающего два потребителя и компенсатор.
6. Построить векторные диаграммы токов и напряжений источника и приемников при подключенном компенсаторе.
7. Вычислить результирующий коэффициент мощности всей трехфазной сети, работающей с компенсатором.
8. Вычислить ЭДС одной из фаз генератора из условия реальной нагрузки при наличии внутреннего сопротивления генератора. Индекс фазы указан в таблице вариантов.
9. В той же фазе трехфазной цепи определить закон изменения токов или напряжения (в зависимости от варианта) при переходном процессе в одном из трех случаев:
а) при подключении приемников и компенсатора к источнику трехфазного напряжения;
б) при подключении компенсатора к сети;
в) при частичном коротком замыкании в приемнике 2.
Примечание 2. Под частичным коротким замыканием подразумевается уменьшение эквивалентного сопротивления и индуктивности фазы приемника 2 в два раза.
10. Построить в масштабе временную диаграмму найденной величины.
11. Проанализировать расчеты и сделать выводы о режиме работы цепи без компенсатора, о назначении компенсатора; о распределении нагрузки и о переходных процессах в цепи.
Примечание 3. Для расчета переходного процесса в одной из фаз рекомендуется при необходимости заменить соединение приемника 2 эквивалентным соединением ”звезда” с нулевым проводом на частоте 50 Гц.

Подробное решение в WORD+файлы MathCad

Векторная (топографическая) диаграмма, Классический метод

Предварительный просмотр
