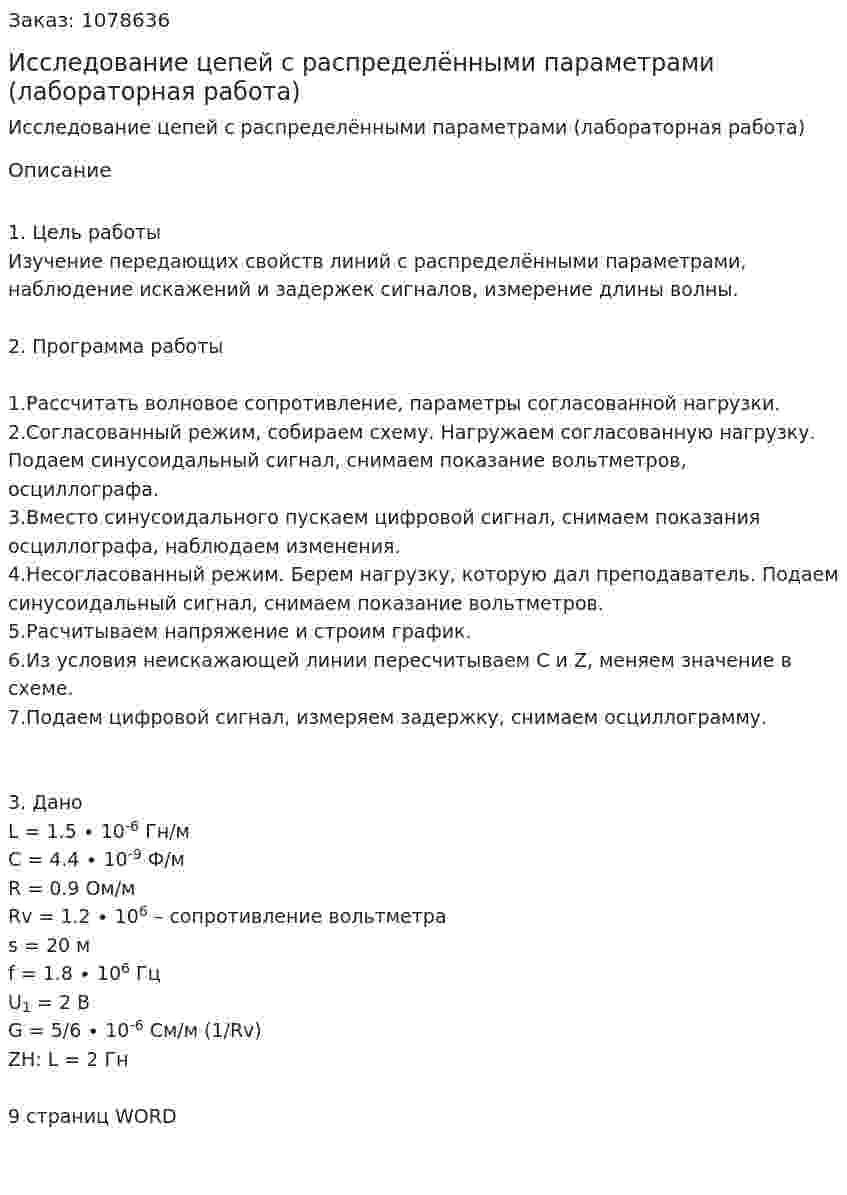

Исследование цепей с распределёнными параметрами (лабораторная работа)
Исследование цепей с распределёнными параметрами (лабораторная работа)
Описание
1. Цель работы
Изучение передающих свойств линий с распределёнными параметрами, наблюдение искажений и задержек сигналов, измерение длины волны.
2. Программа работы
1.Рассчитать волновое сопротивление, параметры согласованной нагрузки.
2.Согласованный режим, собираем схему. Нагружаем согласованную нагрузку. Подаем синусоидальный сигнал, снимаем показание вольтметров, осциллографа.
3.Вместо синусоидального пускаем цифровой сигнал, снимаем показания осциллографа, наблюдаем изменения.
4.Несогласованный режим. Берем нагрузку, которую дал преподаватель. Подаем синусоидальный сигнал, снимаем показание вольтметров.
5.Расчитываем напряжение и строим график.
6.Из условия неискажающей линии пересчитываем С и Z, меняем значение в схеме.
7.Подаем цифровой сигнал, измеряем задержку, снимаем осциллограмму.
3. Дано
L = 1.5 ∙ 10-6 Гн/м
C = 4.4 ∙ 10-9 Ф/м
R = 0.9 Ом/м
Rv = 1.2 ∙ 106 – сопротивление вольтметра
s = 20 м
f = 1.8 ∙ 106 Гц
U1 = 2 В
G = 5/6 ∙ 10-6 См/м (1/Rv)
ZН: L = 2 Гн
9 страниц WORD
