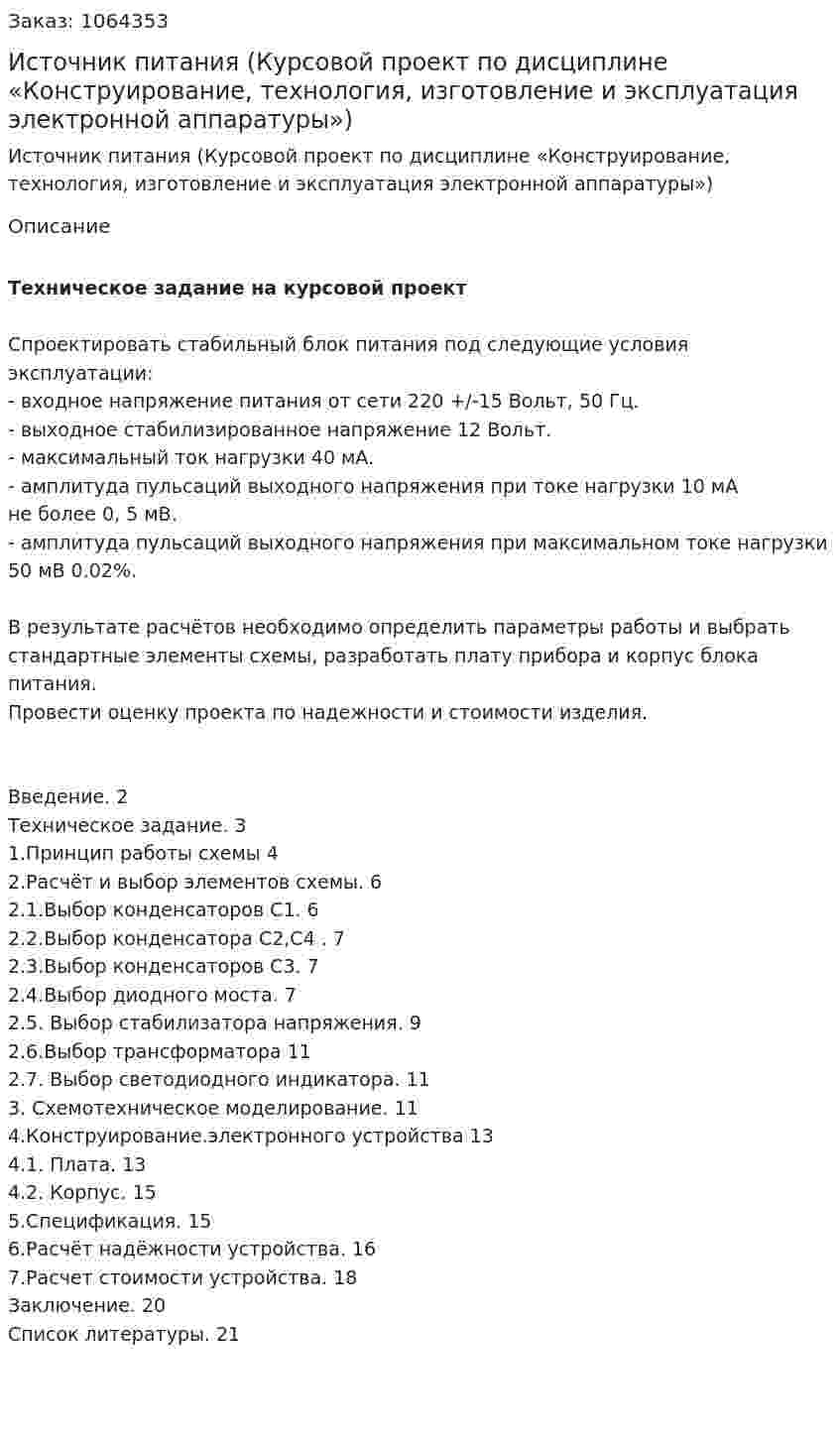

Источник питания (Курсовой проект по дисциплине «Конструирование, технология, изготовление и эксплуатация электронной аппаратуры»)
Источник питания (Курсовой проект по дисциплине «Конструирование, технология, изготовление и эксплуатация электронной аппаратуры»)
Описание
Техническое задание на курсовой проект
Спроектировать стабильный блок питания под следующие условия эксплуатации:
- входное напряжение питания от сети 220 +/-15 Вольт, 50 Гц.
- выходное стабилизированное напряжение 12 Вольт.
- максимальный ток нагрузки 40 мА.
- амплитуда пульсаций выходного напряжения при токе нагрузки 10 мА не более 0, 5 мВ.
- амплитуда пульсаций выходного напряжения при максимальном токе нагрузки 50 мВ 0.02%.
В результате расчётов необходимо определить параметры работы и выбрать стандартные элементы схемы, разработать плату прибора и корпус блока питания.
Провести оценку проекта по надежности и стоимости изделия.
Введение. 2
Техническое задание. 3
1.Принцип работы схемы 4
2.Расчёт и выбор элементов схемы. 6
2.1.Выбор конденсаторов С1. 6
2.2.Выбор конденсатора С2,С4 . 7
2.3.Выбор конденсаторов С3. 7
2.4.Выбор диодного моста. 7
2.5. Выбор стабилизатора напряжения. 9
2.6.Выбор трансформатора 11
2.7. Выбор светодиодного индикатора. 11
3. Схемотехническое моделирование. 11
4.Конструирование.электронного устройства 13
4.1. Плата. 13
4.2. Корпус. 15
5.Спецификация. 15
6.Расчёт надёжности устройства. 16
7.Расчет стоимости устройства. 18
Заключение. 20
Список литературы. 21
