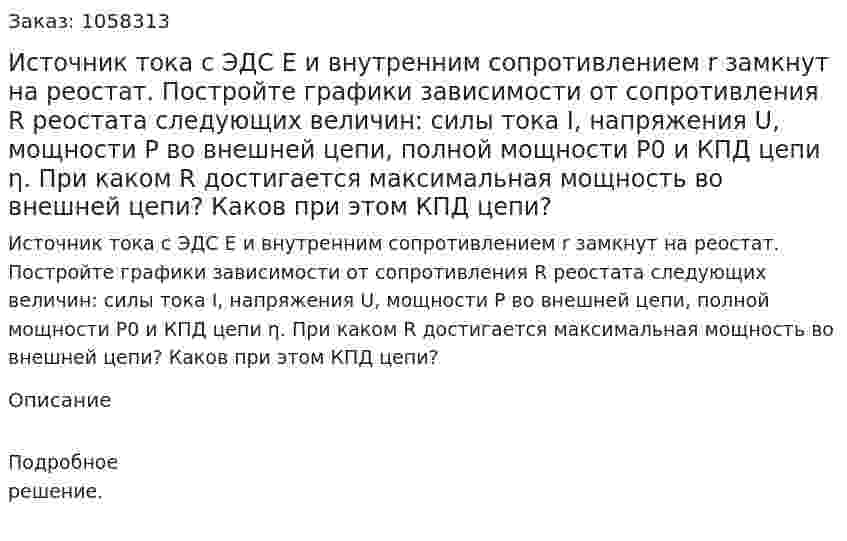

Источник тока с ЭДС E и внутренним сопротивлением r замкнут на реостат. Постройте графики зависимости от сопротивления R реостата следующих величин: силы тока I, напряжения U, мощности Р во внешней цепи, полной мощности Р0 и КПД цепи η. При каком R достигается максимальная мощность во внешней цепи? Каков при этом КПД цепи?
Источник тока с ЭДС E и внутренним сопротивлением r замкнут на реостат. Постройте графики зависимости от сопротивления R реостата следующих величин: силы тока I, напряжения U, мощности Р во внешней цепи, полной мощности Р0 и КПД цепи η. При каком R достигается максимальная мощность во внешней цепи? Каков при этом КПД цепи?
Описание
Подробное решение.
- Источник тока с ЭДС, равной 30 В, и внутренним сопротивлением 6 Ом замкнули на два сопротивления, соединенных параллельно. При этом на первом сопротивлении выделяется количество теплоты в 3 раза больше, а на втором в 6 раз больше, чем на внутреннем сопротивлении источника. Определите силу токов, текущих во всех участках цепи.
- Источник через соединительные провода подключается к нагрузке. По выражению P=RнI2 можно определить мощность: 1. потерь в проводах 2. потерь в источнике 3. вырабатываемую источником 4. выделяющуюся в нагрузке
- Источник через соединительные провода подключается к нагрузке. По выражению P=RнI2 можно определить мощность: 1. потерь в проводах 2. потерь в источнике 3. вырабатываемую источником 4. выделяющуюся в нагрузке
- Источник ЭДС ε= 30 В имеет внутреннее сопротивление r = 10 Ом. Сколько таких источников ЭДС надо соединить последовательно в батарею, чтобы на лампочке с сопротивлением R = 400 Ом, подсоединенной к клеммам этой батареи, выделялась мощность Р = 100 Вт
- Источник электроэнергии: а) генератор; б) воздушная линия; в) электродвигатель.
- Источник электроэнергии: а) генератор; б) воздушная линия; в) электродвигатель.
- Источник электроэнергии с ЭДС 28 В и внутренним сопротивлением 3 Ом подключен к потребителю сопротивлением 11 Ом. Найти: а) ток в цепи; б) падение напряжения на внешнем участке цепи; в) падение напряжения на внутреннем участке; г) кпд работы источника Нарисовать схему цепи
- Источник с э.д.с. E = 100 В, внутренним сопротивлением r0 = 1 Ом замкнут на внешнее сопротивление r, которое меняется от нуля до бесконечности (рис. 19, а). Определить в функции этого сопротивления: 1) ток I; 2) напряжение на зажимах источника U; 3) мощность, отдаваемую источником во внешнюю цепь Pвнеш; 4) мощность, затрачиваемую в самом источнике Pвнутр; 5) общую мощность Pобщ; 6) коэффициент полезного действия η. При каком внешнем сопротивлении Pвнеш будет максимальным? Чему оно равно? Построить кривые I = F1 (r), U = F2 (r), Pвнеш = F3 (r), Pвнутр = F4 (r), Pобщ = F5 (r), η = F6 (r). Написать уравнения и построить кривые зависимостей U, Pвнеш, Pвнутр, Pобщ и η в функции тока I.
- Источник с ЭДС E = 2,0 В и внутренним сопротивлением r= 0,8 Ом замкнут никелиновой проволокой длиной l = 2,1 м и площадью поперечного сечения S=0,21 мм2. Каково напряжение на зажимах источника?
- Источник с ЭДС E и нулевым внутренним сопротивлением в момент времени t = 0 подключают к последовательно соединенным катушке индуктивностью L и конденсатору емкостью C. Найдите максимальный ток в цепи и максимальный заряд конденсатора.
- Источник тока, амперметр и резистор соединены последовательно. Если взять резистор из медной проволоки длиной L1=100 м и поперечным сечением S1 =2 мм2 , то амперметр показывает ток I1=1.43 A . Если же взять резистор из алюминия длиной L2=52,3 м и поперечным сечением S2= 1мм2 , то амперметр показывает ток I2=1 A . Сопротивление амперметра RA= 0,05 Ом. Найти ЭДС источника тока и его внутреннее сопротивление .
- Источник тока с внутренним сопротивлением r и ЭДС e замкнут на три резистора с сопротивлением Зr каждый, соединенные последовательно. Во сколько раз изменяется сила тока в цепи, напряжение на зажимах источника и полезная мощность, если резисторы соединить параллельно
- Источник тока с ЭДС 120 В и внутренним сопротивлением 2 Ом замкнут на внешнее сопротивление. Полная мощность источника тока 240 Вт. Внешнее сопротивление равно ... Ом.
- Источник тока с ЭДС 120 В и внутренним сопротивлением 2 Ом замкнут на внешнее сопротивление. Полная мощность источника тока 240 Вт. Внешнее сопротивление равно ... Ом.
