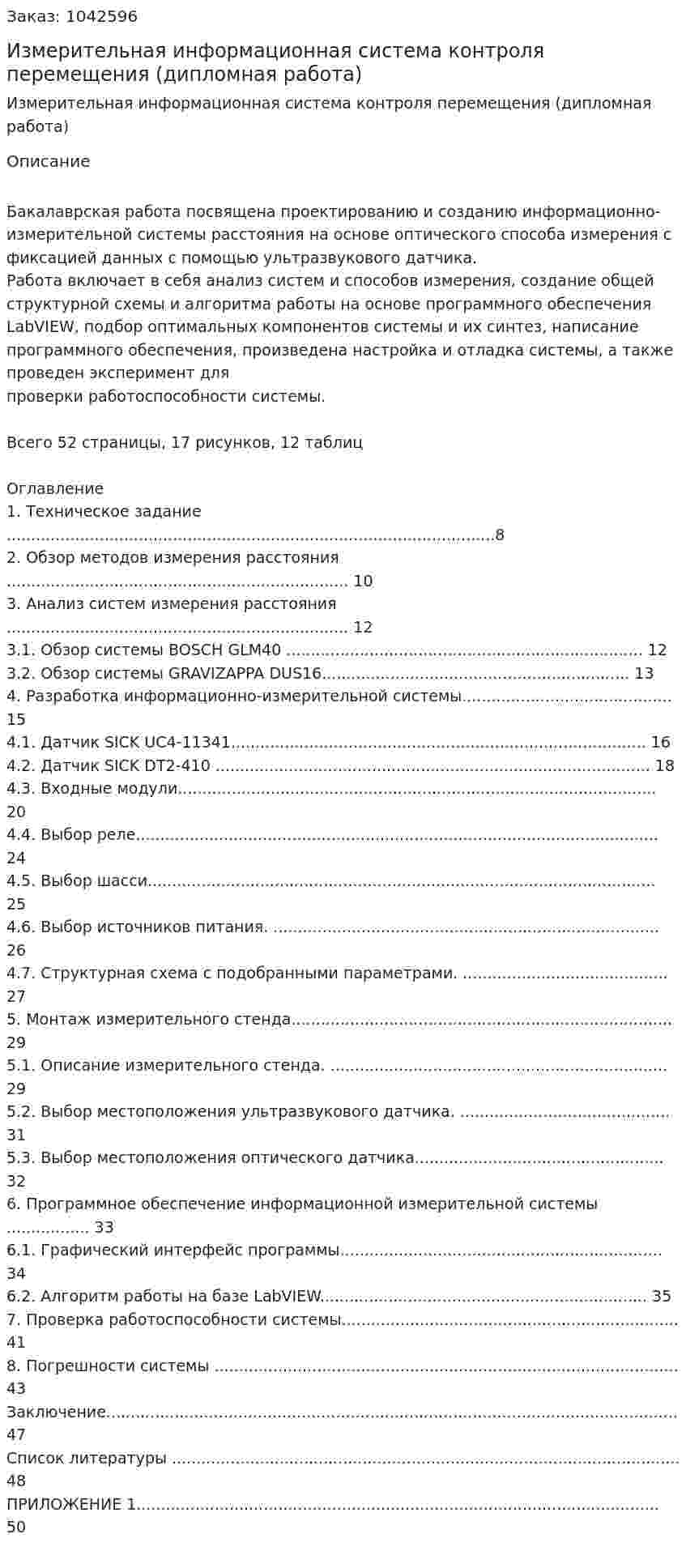

Измерительная информационная система контроля перемещения (дипломная работа)
Измерительная информационная система контроля перемещения (дипломная работа)
Описание
Бакалаврская работа посвящена проектированию и созданию информационно-измерительной системы расстояния на основе оптического способа измерения с фиксацией данных с помощью ультразвукового датчика.
Работа включает в себя анализ систем и способов измерения, создание общей структурной схемы и алгоритма работы на основе программного обеспечения LabVIEW, подбор оптимальных компонентов системы и их синтез, написание программного обеспечения, произведена настройка и отладка системы, а также проведен эксперимент для проверки работоспособности системы.
Всего 52 cтраницы, 17 рисунков, 12 таблиц
Оглавление
1. Техническое задание ....................................................................................................8
2. Обзор методов измерения расстояния ...................................................................... 10
3. Анализ систем измерения расстояния ...................................................................... 12
3.1. Обзор системы BOSCH GLM40 ......................................................................... 12
3.2. Обзор системы GRAVIZAPPA DUS16............................................................... 13
4. Разработка информационно-измерительной системы........................................... 15
4.1. Датчик SICK UC4-11341..................................................................................... 16
4.2. Датчик SICK DT2-410 ......................................................................................... 18
4.3. Входные модули.................................................................................................. 20
4.4. Выбор реле........................................................................................................... 24
4.5. Выбор шасси........................................................................................................ 25
4.6. Выбор источников питания. ............................................................................... 26
4.7. Структурная схема с подобранными параметрами. .......................................... 27
5. Монтаж измерительного стенда.............................................................................. 29
5.1. Описание измерительного стенда. ..................................................................... 29
5.2. Выбор местоположения ультразвукового датчика. ........................................... 31
5.3. Выбор местоположения оптического датчика................................................... 32
6. Программное обеспечение информационной измерительной системы ................. 33
6.1. Графический интерфейс программы.................................................................. 34
6.2. Алгоритм работы на базе LabVIEW................................................................... 35
7. Проверка работоспособности системы..................................................................... 41
8. Погрешности системы ............................................................................................... 43
Заключение..................................................................................................................... 47
Список литературы ........................................................................................................ 48
ПРИЛОЖЕНИЕ 1........................................................................................................... 50
