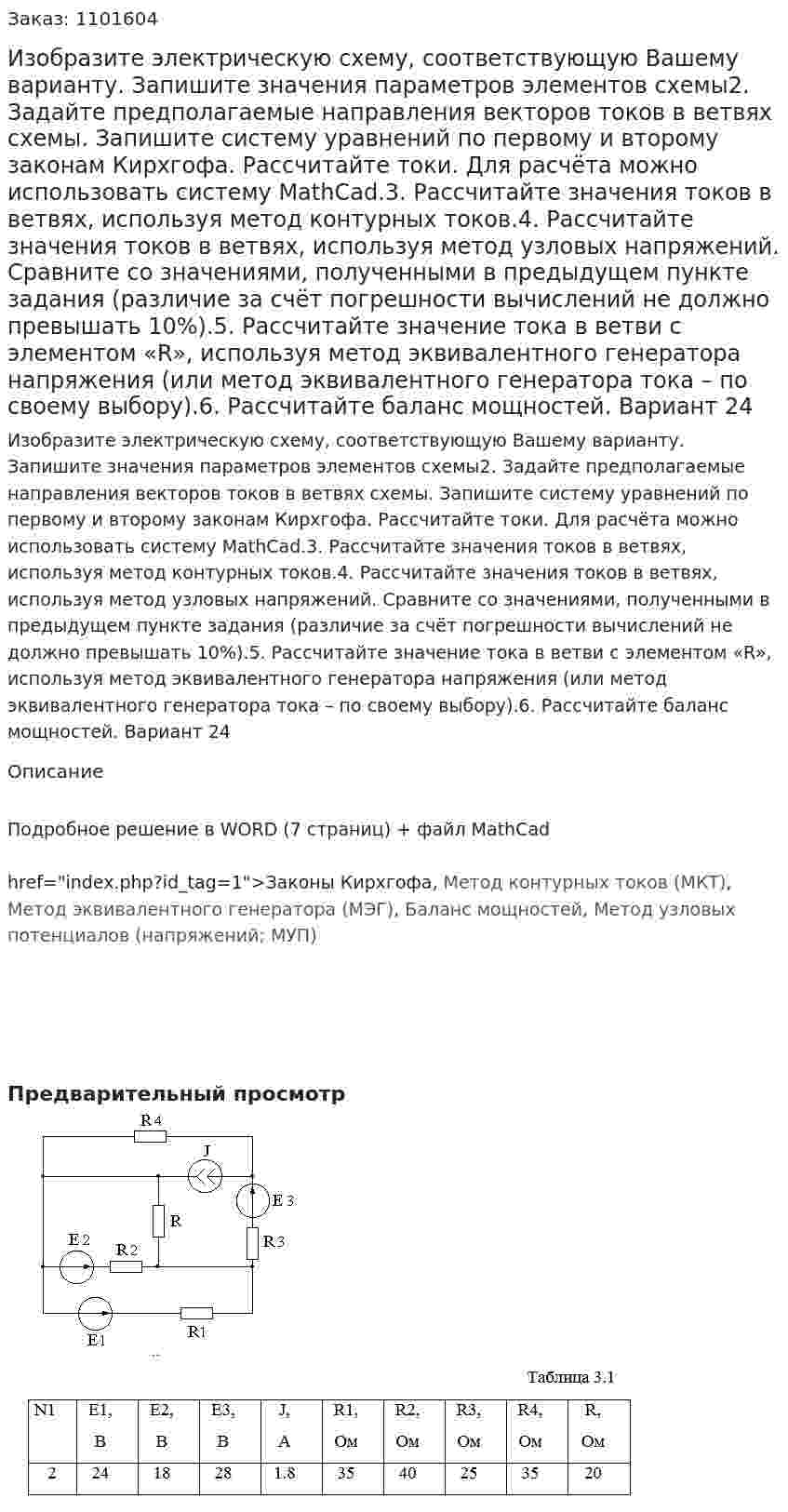

Изобразите электрическую схему, соответствующую Вашему варианту. Запишите значения параметров элементов схемы2. Задайте предполагаемые направления векторов токов в ветвях схемы. Запишите систему уравнений по первому и второму законам Кирхгофа. Рассчитайте токи. Для расчёта можно использовать систему MathCad.3. Рассчитайте значения токов в ветвях, используя метод контурных токов.4. Рассчитайте значения токов в ветвях, используя метод узловых напряжений. Сравните со значениями, полученными в предыдущем пункте задания (различие за счёт погрешности вычислений не должно превышать 10%).5. Рассчитайте значение тока в ветви с элементом «R», используя метод эквивалентного генератора напряжения (или метод эквивалентного генератора тока – по своему выбору).6. Рассчитайте баланс мощностей. Вариант 24
Изобразите электрическую схему, соответствующую Вашему варианту. Запишите значения параметров элементов схемы2. Задайте предполагаемые направления векторов токов в ветвях схемы. Запишите систему уравнений по первому и второму законам Кирхгофа. Рассчитайте токи. Для расчёта можно использовать систему MathCad.3. Рассчитайте значения токов в ветвях, используя метод контурных токов.4. Рассчитайте значения токов в ветвях, используя метод узловых напряжений. Сравните со значениями, полученными в предыдущем пункте задания (различие за счёт погрешности вычислений не должно превышать 10%).5. Рассчитайте значение тока в ветви с элементом «R», используя метод эквивалентного генератора напряжения (или метод эквивалентного генератора тока – по своему выбору).6. Рассчитайте баланс мощностей. Вариант 24
Описание
Подробное решение в WORD (7 страниц) + файл MathCad
Законы Кирхгофа, Метод контурных токов (МКТ), Метод эквивалентного генератора (МЭГ), Баланс мощностей, Метод узловых потенциалов (напряжений; МУП)
