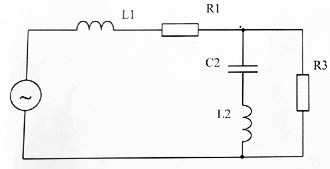

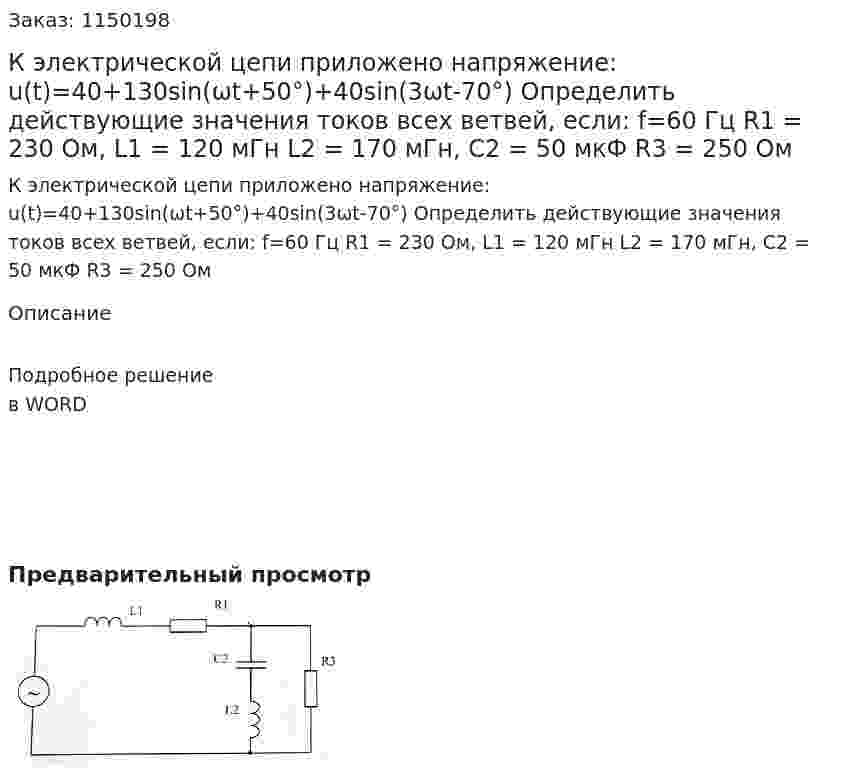

К электрической цепи приложено напряжение: u(t)=40+130sin(ωt+50°)+40sin(3ωt-70°) Определить действующие значения токов всех ветвей, если: f=60 Гц R1 = 230 Ом, L1 = 120 мГн L2 = 170 мГн, С2 = 50 мкФ R3 = 250 Ом
К электрической цепи приложено напряжение: u(t)=40+130sin(ωt+50°)+40sin(3ωt-70°) Определить действующие значения токов всех ветвей, если: f=60 Гц R1 = 230 Ом, L1 = 120 мГн L2 = 170 мГн, С2 = 50 мкФ R3 = 250 Ом
Описание
Подробное решение в WORD
- К электрической цепи приложено синусоидальное напряжение u, действующее значение которого U и частота f известны. Параметры цепи заданы в табл. 3, f = 400 Гц. Требуется: 1. Определить действующее и мгновенное значения тока на входе цепи комплексным (символическим) методом. 2. Определить, как изменится ток в цепи, если в ней произвести замены: входное синусоидальное напряжение на постоянное напряжение U0, реактивные элементы L и C на резистивные элементы R3 и R4. При этом задаться условием: U = U0; XL = R3; XС = R4 Вариант 036
- К электрической цепи приложено синусоидальное напряжение u, действующее значение которого U и частота f известны. Параметры цепи заданы в табл. 3, f = 400 Гц. Требуется: 1. Определить действующее и мгновенное значения тока на входе цепи комплексным (символическим) методом. 2. Определить, как изменится ток в цепи, если в ней произвести замены: входное синусоидальное напряжение на постоянное напряжение U0, реактивные элементы L и C на резистивные элементы R3 и R4. При этом задаться условием: U = U0; XL = R3; XС = R4 Вариант 036
- К электрической цепи (рис. 2) подключен источник тока (место подключения отмечено символом I). Определить эквивалентное сопротивление схемы относительно зажимов источника питания, напряжение U, токи I1, I2, I3, I4 в ветвях резисторов, а также напряжение UA4 между узлами А и 4 Вариант 158 R1 = 10 Ом, R2 = 10 Ом, R3 = 20 Ом, R4 = 30 Ом, R5 = 5 Ом, R6 = 40 Ом, R7 = 20 Ом, R8 = 20 Ом, R9 = 10 Ом Iвх = 2 А
- К электрической цепи (рис. 2) подключен источник тока (место подключения отмечено символом I). Определить эквивалентное сопротивление схемы относительно зажимов источника питания, напряжение U, токи I1, I2, I3, I4 в ветвях резисторов, а также напряжение UA4 между узлами А и 4 Вариант 158 R1 = 10 Ом, R2 = 10 Ом, R3 = 20 Ом, R4 = 30 Ом, R5 = 5 Ом, R6 = 40 Ом, R7 = 20 Ом, R8 = 20 Ом, R9 = 10 Ом Iвх = 2 А
- К электрической цепи (рис. 2) подключен источник тока (место подключения отмечено символом I). Определить эквивалентное сопротивление схемы относительно зажимов источника питания, напряжение U, токи I1, I2, I3, I4 в ветвях резисторов, а также напряжение UA4 между узлами А и 4 Вариант 173 R1 = 10 Ом, R2 = 10 Ом, R3 = 20 Ом, R4 = 30 Ом, R5 = 5 Ом, R6 = 40 Ом, R7 = 20 Ом, Iвх = 2 АРешение каждой задачи должно быть проверено с помощью программы схемотехнического моделирования (следует приложить описание электрической схемы и листинг/график с результатами машинного расчета)
- К электрической цепи (рис. 2) подключен источник тока (место подключения отмечено символом I). Определить эквивалентное сопротивление схемы относительно зажимов источника питания, напряжение U, токи I1, I2, I3, I4 в ветвях резисторов, а также напряжение UA4 между узлами А и 4 Вариант 173 R1 = 10 Ом, R2 = 10 Ом, R3 = 20 Ом, R4 = 30 Ом, R5 = 5 Ом, R6 = 40 Ом, R7 = 20 Ом, Iвх = 2 АРешение каждой задачи должно быть проверено с помощью программы схемотехнического моделирования (следует приложить описание электрической схемы и листинг/график с результатами машинного расчета)
- К электрической цепи (рис. 2) подключен источник тока (место подключения отмечено символом I). Определить эквивалентное сопротивление схемы относительно зажимов источника питания, напряжение U, токи I1, I2, I3, I4 в ветвях резисторов, а также напряжение UA4 между узлами А и 4 Вариант 5 R1 = 10 Ом, R2 = 10 Ом, R3 = 20 Ом, R4 = 30 Ом, R5 = 5 Ом, R6 = 40 Ом, R7 = 20 Ом, Iвх = 2 А
- К электрической цепи, изображенной на рисунке 16, приложено переменное напряжение U с частотой f. Найти: величину индуктивного (XL), емкостного (ХC) и полного (Z) сопротивления; действующее (I) и амплитудное (Im) значение тока; угол сдвига фаз Δφ между током i и напряжением u и коэффициент мощности cosφ; активную (Р), реактивную (Q) и полную (S) мощность цепи. Изобразить векторную диаграмму токов и напряжений; записать зависимость мгновенного напряжения u(t) и тока i(t) от времени. Представить значение напряжения и тока в цепи в комплексной форме (алгебраической, тригонометрической и показательной). Исходные данные для каждого варианта приведены в таблице 5. Вариант 2Дано: R = 12 Ом, L = 15.92 мГн, C = 318 мкФ, f = 50 Гц, U = 26 В
- К электрической цепи, изображенной на рисунке 16, приложено переменное напряжение U с частотой f. Найти: величину индуктивного (XL), емкостного (ХC) и полного (Z) сопротивления; действующее (I) и амплитудное (Im) значение тока; угол сдвига фаз Δφ между током i и напряжением u и коэффициент мощности cosφ; активную (Р), реактивную (Q) и полную (S) мощность цепи. Изобразить векторную диаграмму токов и напряжений; записать зависимость мгновенного напряжения u(t) и тока i(t) от времени. Представить значение напряжения и тока в цепи в комплексной форме (алгебраической, тригонометрической и показательной). Исходные данные для каждого варианта приведены в таблице 5. Вариант 2Дано: R = 12 Ом, L = 15.92 мГн, C = 318 мкФ, f = 50 Гц, U = 26 В
- К электрической цепи, изображенной на рисунке 18, приложено переменное напряжение U с частотой f. Найти: комплексные значения токов во всех ветвях цепи; активную, реактивную и полную мощности. Построить векторную диаграмму токов и напряжений. Исходные данные для каждого варианта приведены в таблице 6. Вариант 2 Дано: U = 20 В, f = 50 Гц, R1 = 4 Ом, R2 = 10 Ом, C = 100 мкФ, L = 0.01 Гн
- К электрической цепи, изображенной на рисунке 18, приложено переменное напряжение U с частотой f. Найти: комплексные значения токов во всех ветвях цепи; активную, реактивную и полную мощности. Построить векторную диаграмму токов и напряжений. Исходные данные для каждого варианта приведены в таблице 6. Вариант 2 Дано: U = 20 В, f = 50 Гц, R1 = 4 Ом, R2 = 10 Ом, C = 100 мкФ, L = 0.01 Гн
- К электрической цепи подключен источник тока (место подключения отмечено символом I). Определить эквивалентное сопротивление схемы, относительно зажимов источника питания, напряжение U, токи I1, I2, I3, I4 в ветвях резисторов, а также напряжение UA4 между узлами А и 4. Дано: R1 = 10 Ом, R2 = 10 Ом, R3 = 20 Ом, R4 = 30 Ом, R5 = 5 Ом, R6 = 40 Ом, R7 = 20 Ом, Iвх = 2 А
- К электрической цепи подключен источник тока (место подключения отмечено символом I). Определить эквивалентное сопротивление схемы, относительно зажимов источника питания, напряжение U, токи I1, I2, I3, I4 в ветвях резисторов, а также напряжение UA4 между узлами А и 4. Дано: R1 = 10 Ом, R2 = 10 Ом, R3 = 20 Ом, R4 = 30 Ом, R5 = 5 Ом, R6 = 40 Ом, R7 = 20 Ом, Iвх = 2 А
- К электрической цепи приложено напряжение: u(t)=40+130sin(ωt+50°)+40sin(3ωt-70°) Определить действующие значения токов всех ветвей, если: f=60 Гц R1 = 230 Ом, L1 = 120 мГн L2 = 170 мГн, С2 = 50 мкФ R3 = 250 Ом
