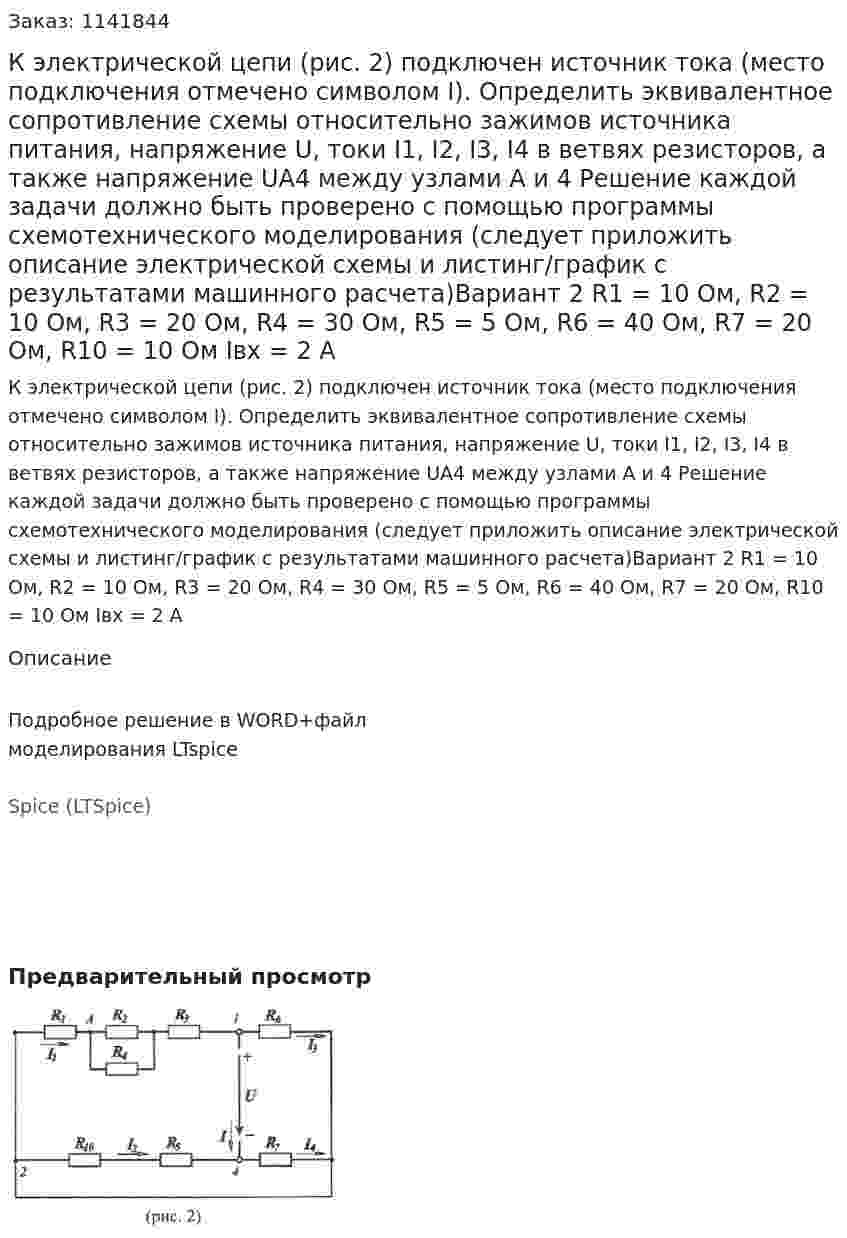

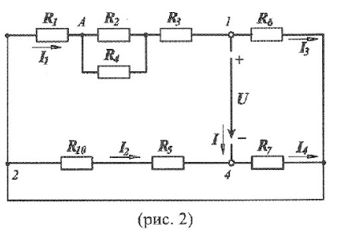

К электрической цепи (рис. 2) подключен источник тока (место подключения отмечено символом I). Определить эквивалентное сопротивление схемы относительно зажимов источника питания, напряжение U, токи I1, I2, I3, I4 в ветвях резисторов, а также напряжение UA4 между узлами А и 4 Решение каждой задачи должно быть проверено с помощью программы схемотехнического моделирования (следует приложить описание электрической схемы и листинг/график с результатами машинного расчета)Вариант 2 R1 = 10 Ом, R2 = 10 Ом, R3 = 20 Ом, R4 = 30 Ом, R5 = 5 Ом, R6 = 40 Ом, R7 = 20 Ом, R10 = 10 Ом Iвх = 2 А
К электрической цепи (рис. 2) подключен источник тока (место подключения отмечено символом I). Определить эквивалентное сопротивление схемы относительно зажимов источника питания, напряжение U, токи I1, I2, I3, I4 в ветвях резисторов, а также напряжение UA4 между узлами А и 4 Решение каждой задачи должно быть проверено с помощью программы схемотехнического моделирования (следует приложить описание электрической схемы и листинг/график с результатами машинного расчета)Вариант 2 R1 = 10 Ом, R2 = 10 Ом, R3 = 20 Ом, R4 = 30 Ом, R5 = 5 Ом, R6 = 40 Ом, R7 = 20 Ом, R10 = 10 Ом Iвх = 2 А
Описание
Подробное решение в WORD+файл моделирования LTspice
Spice (LTSpice)
- К электрической цепи (рис. 2) подключен источник тока (место подключения отмечено символом I). Определить эквивалентное сопротивление схемы относительно зажимов источника питания, напряжение U, токи I1, I2, I3, I4 в ветвях резисторов, а также напряжение UA4 между узлами А и 4 Решение каждой задачи должно быть проверено с помощью программы схемотехнического моделирования (следует приложить описание электрической схемы и листинг/график с результатами машинного расчета)Вариант 2 R1 = 10 Ом, R2 = 10 Ом, R3 = 20 Ом, R4 = 30 Ом, R5 = 5 Ом, R6 = 40 Ом, R7 = 20 Ом, R10 = 10 Ом Uвх = 10 В
