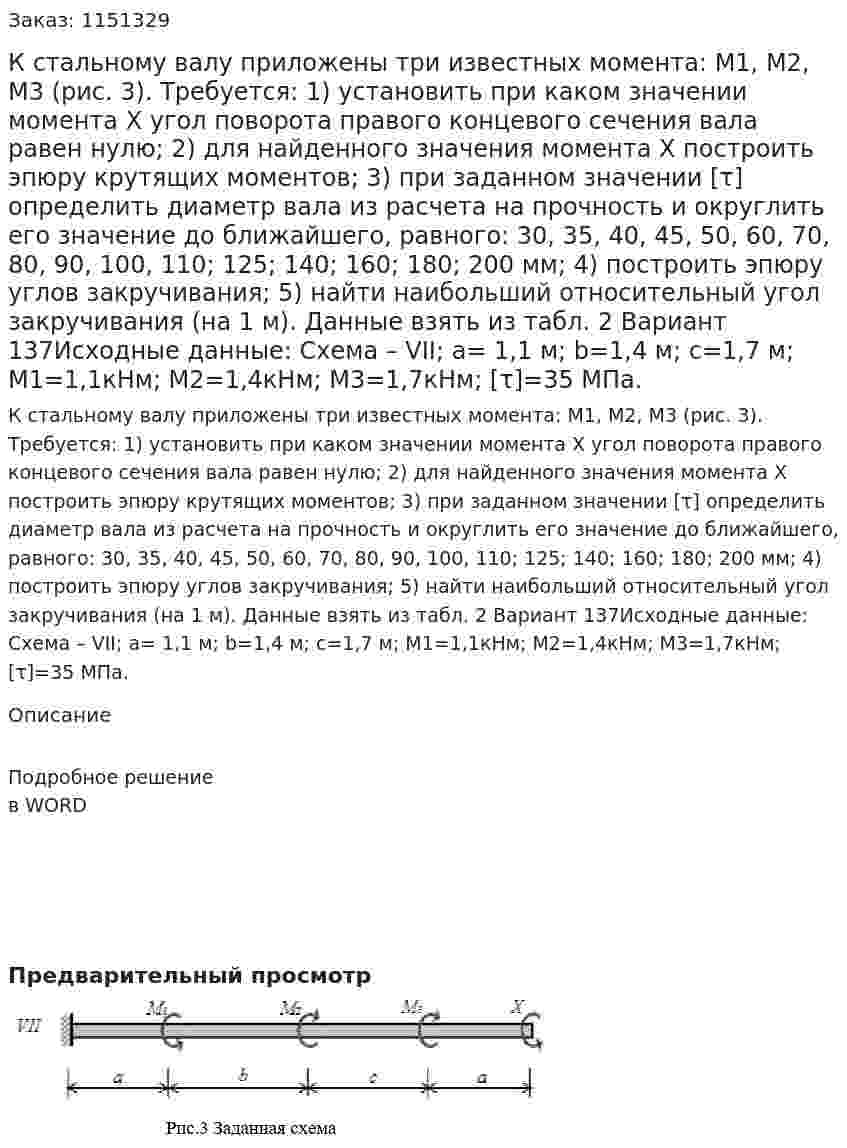

К стальному валу приложены три известных момента: M1, M2, M3 (рис. 3). Требуется: 1) установить при каком значении момента X угол поворота правого концевого сечения вала равен нулю; 2) для найденного значения момента X построить эпюру крутящих моментов; 3) при заданном значении [τ] определить диаметр вала из расчета на прочность и округлить его значение до ближайшего, равного: 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110; 125; 140; 160; 180; 200 мм; 4) построить эпюру углов закручивания; 5) найти наибольший относительный угол закручивания (на 1 м). Данные взять из табл. 2 Вариант 137Исходные данные: Схема – VII; а= 1,1 м; b=1,4 м; c=1,7 м; М1=1,1кНм; М2=1,4кНм; М3=1,7кНм; [τ]=35 МПа.
К стальному валу приложены три известных момента: M1, M2, M3 (рис. 3). Требуется: 1) установить при каком значении момента X угол поворота правого концевого сечения вала равен нулю; 2) для найденного значения момента X построить эпюру крутящих моментов; 3) при заданном значении [τ] определить диаметр вала из расчета на прочность и округлить его значение до ближайшего, равного: 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110; 125; 140; 160; 180; 200 мм; 4) построить эпюру углов закручивания; 5) найти наибольший относительный угол закручивания (на 1 м). Данные взять из табл. 2 Вариант 137Исходные данные: Схема – VII; а= 1,1 м; b=1,4 м; c=1,7 м; М1=1,1кНм; М2=1,4кНм; М3=1,7кНм; [τ]=35 МПа.
Описание
Подробное решение в WORD
