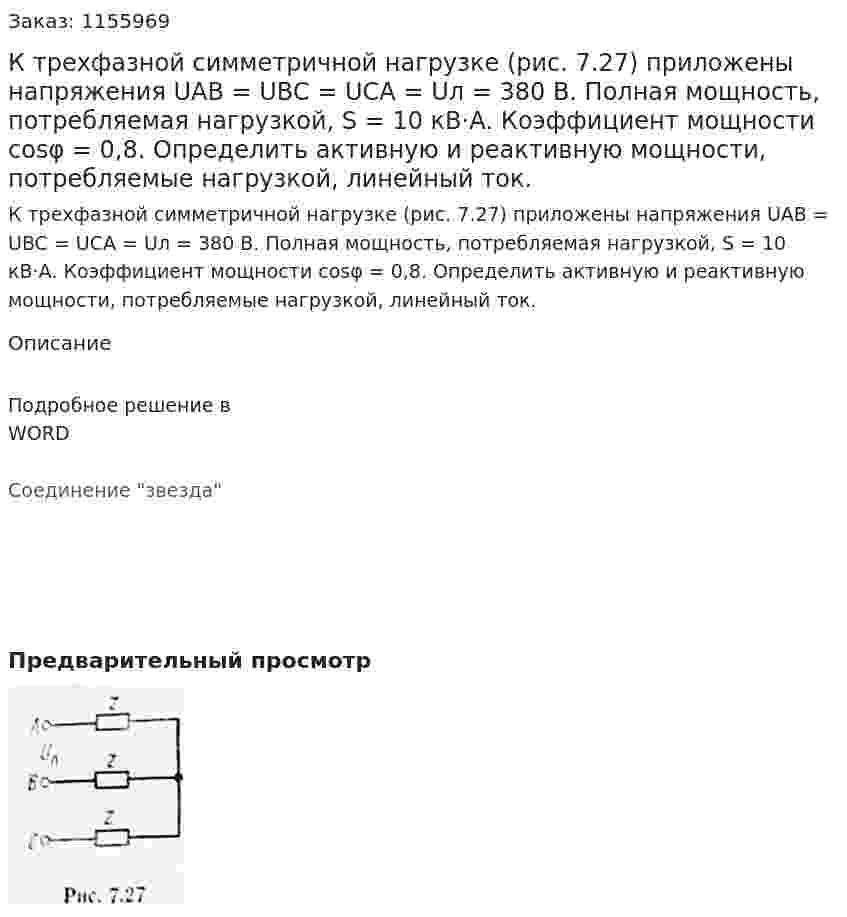

К трехфазной симметричной нагрузке (рис. 7.27) приложены напряжения UAB = UBC = UCA = Uл = 380 В. Полная мощность, потребляемая нагрузкой, S = 10 кВ·А. Коэффициент мощности cosφ = 0,8. Определить активную и реактивную мощности, потребляемые нагрузкой, линейный ток.
К трехфазной симметричной нагрузке (рис. 7.27) приложены напряжения UAB = UBC = UCA = Uл = 380 В. Полная мощность, потребляемая нагрузкой, S = 10 кВ·А. Коэффициент мощности cosφ = 0,8. Определить активную и реактивную мощности, потребляемые нагрузкой, линейный ток.
Описание
Подробное решение в WORD
Соединение "звезда"
- К трехфазной цепи присоединены нагрузки из трех сопротивлений Zab, Zbc, Zca, соединенных в треугольник, а также два однофазных приемника. Линейные напряжения на входе цепи симметричны. 1. Вычислить линейные и фазные токи, построить топографическую диаграмму напряжений и отдельно векторную диаграмму токов 2. Найти показания двух ваттметров 3. Удостовериться в балансе активных мощностей. 4. Разложить все токи на симметричные составляющиеВариант 3 Дано: Uл = 550 В Zab = 12-j7 Ом, Zbc = 35 Ом, Zca = j7 Ом Z’ab = 15 Ом, Z’ca = j19 Ом
- К трехфазной цепи присоединены нагрузки из трех сопротивлений Zab, Zbc, Zca, соединенных в треугольник, а также два однофазных приемника. Линейные напряжения на входе цепи симметричны. 1. Вычислить линейные и фазные токи, построить топографическую диаграмму напряжений и отдельно векторную диаграмму токов 2. Найти показания двух ваттметров 3. Удостовериться в балансе активных мощностей. 4. Разложить все токи на симметричные составляющиеВариант 3 Дано: Uл = 550 В Zab = 12-j7 Ом, Zbc = 35 Ом, Zca = j7 Ом Z’ab = 15 Ом, Z’ca = j19 Ом
- К трехфазной цепи (рис. 7.29) приложены линейные напряжения UAB = UBC = UCA = Uл = 380 В. Сопротивления фаз R1 = R2 = R3. Определить напряжение UB0 между точками В и 0 при нормальной работе схемы и после обрыва фазы А.
- К трехфазной цепи (рис. 7.29) приложены линейные напряжения UAB = UBC = UCA = Uл = 380 В. Сопротивления фаз R1 = R2 = R3. Определить напряжение UB0 между точками В и 0 при нормальной работе схемы и после обрыва фазы А.
- К трехфазной цепи с Uл = 380 B присоединен потребитель с симметричной нагрузкой по схеме звезда с rф = 3 Ом и xф = 4 Ом. Определить реактивную мощность потребителя.
- К трехфазной цепи с Uл = 380 B присоединен потребитель с симметричной нагрузкой по схеме звезда с rф = 3 Ом и xф = 4 Ом. Определить реактивную мощность потребителя.
- К трехфазной цепи с линейным напряжением Uл подключен несимметричный приемник, соединенный по схеме «звезда» с нейтралью. Резистивные и реактивные сопротивления фаз приемника соответственно равны Ra, Xa, Rb, Xb, Rc, Xc. Определить токи в фазах, линейных проводах и нейтрали в следующих режимах: 1. Трехфазном; 2. При обрыве линейного провода фазы А; 3. При коротком замыкании фазы А для трехпроводной системы без нейтрального провода. Определить активную мощность системы во всех указанных режимах. Построить векторные диаграммы напряжения и токов. Вариант 11. Дано: Uл = 380 В, Ra = 18 Ом, Xa = j0 Ом, Rb = 30 Ом, Xb = j24 Ом, Rc = 30 Ом, Xc = j40 Ом
- К трехфазной сети с симметричной системой линейных напряжений Uл = 220 В подключена нагрузка R= 4 Ом, XL = 2 Ом, XC = 15 Ом. Активная мощность трехфазной цепи равна 1. 3,7 кВт 2. 9,6 кВт 3. 15,4 кВт 4. 11,5 кВт 5. 7,7 кВт
- К трехфазной сети с симметричной системой линейных напряжений Uл = 220 В подключена нагрузка R= 4 Ом, XL = 2 Ом, XC = 15 Ом. Активная мощность трехфазной цепи равна 1. 3,7 кВт 2. 9,6 кВт 3. 15,4 кВт 4. 11,5 кВт 5. 7,7 кВт
- К трехфазной сети с симметричной системой линейных напряжений Uл = 380 В подключена нагрузка R = 3 Ом, XL = 12 Ом. Показание амперметра равно 1. 44 А 2. 25,6 А 3. 76 А 4. 31,7 А 5. 17,9 А
- К трехфазной сети с симметричной системой линейных напряжений Uл = 380 В подключена нагрузка R = 3 Ом, XL = 12 Ом. Показание амперметра равно 1. 44 А 2. 25,6 А 3. 76 А 4. 31,7 А 5. 17,9 А
- К трехфазной сети с симметричной системой линейных напряжений Uл = 380 В подключена нагрузка R = 3 Ом, XL = 12 Ом. Показание ваттметра равно: 1. 17,4 кВт 2. 2 кВт 3. 15,4 кВт 4. 8,8 кВт 5. 10 кВт
- К трехфазной сети с симметричной системой линейных напряжений Uл = 380 В подключена нагрузка R = 3 Ом, XL = 12 Ом. Показание ваттметра равно: 1. 17,4 кВт 2. 2 кВт 3. 15,4 кВт 4. 8,8 кВт 5. 10 кВт
- К трехфазной симметричной нагрузке (рис. 7.27) приложены напряжения UAB = UBC = UCA = Uл = 380 В. Полная мощность, потребляемая нагрузкой, S = 10 кВ·А. Коэффициент мощности cosφ = 0,8. Определить активную и реактивную мощности, потребляемые нагрузкой, линейный ток.
