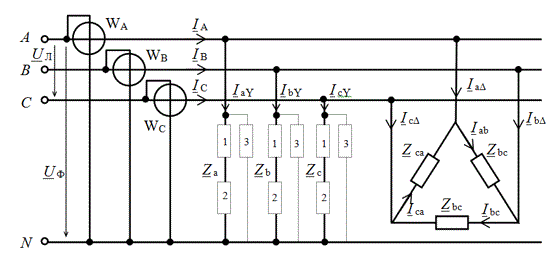

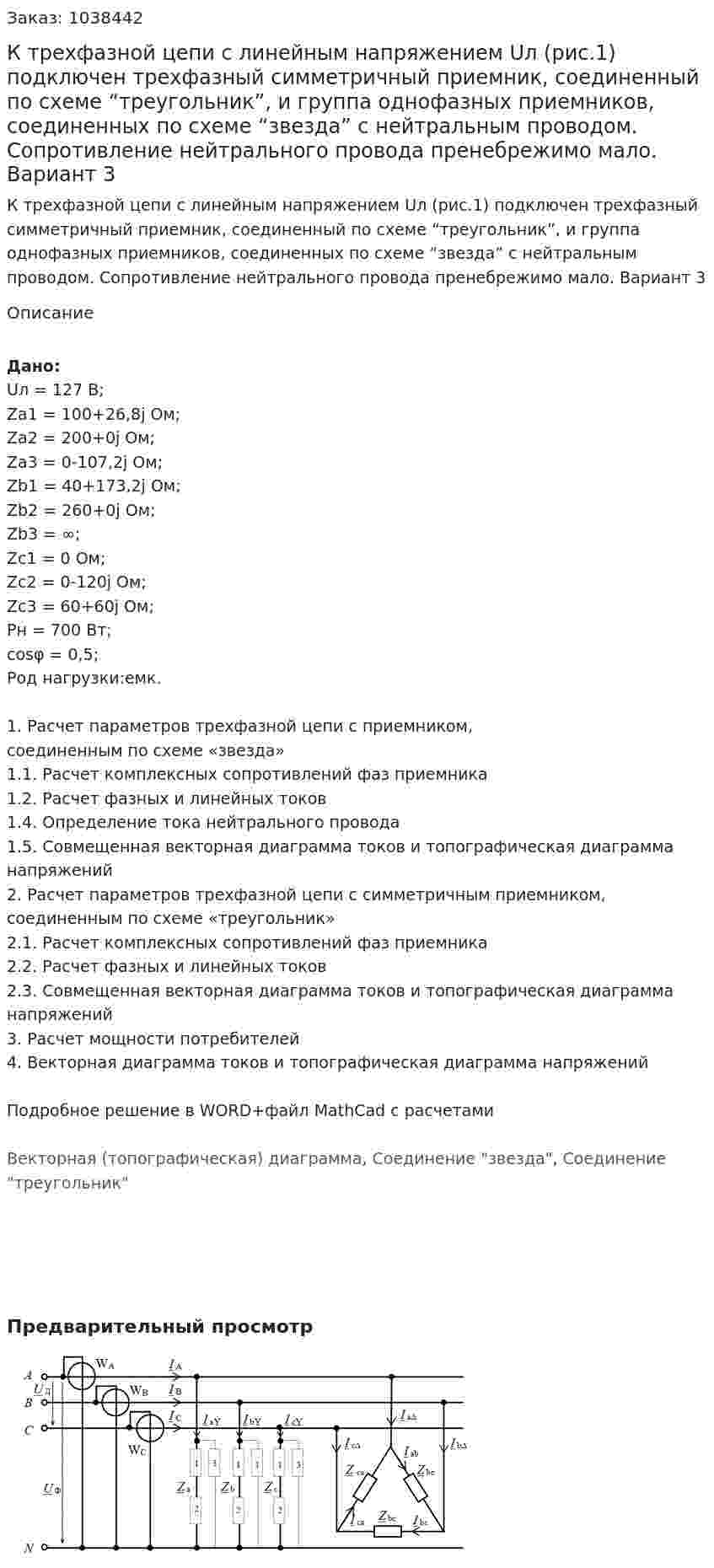

К трехфазной цепи с линейным напряжением Uл (рис.1) подключен трехфазный симметричный приемник, соединенный по схеме “треугольник”, и группа однофазных приемников, соединенных по схеме “звезда” с нейтральным проводом. Сопротивление нейтрального провода пренебрежимо мало. Вариант 3
К трехфазной цепи с линейным напряжением Uл (рис.1) подключен трехфазный симметричный приемник, соединенный по схеме “треугольник”, и группа однофазных приемников, соединенных по схеме “звезда” с нейтральным проводом. Сопротивление нейтрального провода пренебрежимо мало. Вариант 3
Описание
Дано:
Uл = 127 В;
Za1 = 100+26,8j Ом;
Za2 = 200+0j Ом;
Za3 = 0-107,2j Ом;
Zb1 = 40+173,2j Ом;
Zb2 = 260+0j Ом;
Zb3 = ∞;
Zc1 = 0 Ом;
Zc2 = 0-120j Ом;
Zc3 = 60+60j Ом;
Pн = 700 Вт;
cosφ = 0,5;
Род нагрузки:емк.
1. Расчет параметров трехфазной цепи с приемником, соединенным по схеме «звезда»
1.1. Расчет комплексных сопротивлений фаз приемника
1.2. Расчет фазных и линейных токов
1.4. Определение тока нейтрального провода
1.5. Совмещенная векторная диаграмма токов и топографическая диаграмма напряжений
2. Расчет параметров трехфазной цепи с симметричным приемником, соединенным по схеме «треугольник»
2.1. Расчет комплексных сопротивлений фаз приемника
2.2. Расчет фазных и линейных токов
2.3. Совмещенная векторная диаграмма токов и топографическая диаграмма напряжений
3. Расчет мощности потребителей
4. Векторная диаграмма токов и топографическая диаграмма напряжений
Подробное решение в WORD+файл MathCad с расчетами
Векторная (топографическая) диаграмма, Соединение "звезда", Соединение "треугольник"
- К трехфазной цепи с линейным напряжением Uл (см. рис.1) подключен трехфазный симметричный приемник, соединенный по схеме “треугольник”, и группа однофазных приемников, соединенных по схеме “звезда” с нейтральным проводом. Сопротивление нейтрального провода пренебрежительно мало. Прочерк в задании значения сопротивления в фазе приемника, соединенного по схеме “звезда”, означает отсутствие этого сопротивления, т.е. величина сопротивления равна бесконечности (разрыв цепи). Определить: 1). Токи в однофазных приёмниках соединённых по схеме “звезда”; 2). Фазные и линейные токи приёмников, соединенных по схеме “треугольник”; 3). Показания ваттметров и активную мощность трёхфазной цепи; 4). Построить векторные диаграммы напряжений и токов и по ним определить токи в линейных проводах и ток в нейтральном проводе. Векторные диаграммы напряжений и токов для соединения “звезда” и “треугольник” строятся в одной системе координатных осей. Вариант 17
- К трехфазной цепи с линейным напряжением Uл (см. рис.1) подключен трехфазный симметричный приемник, соединенный по схеме “треугольник”, и группа однофазных приемников, соединенных по схеме “звезда” с нейтральным проводом. Сопротивление нейтрального провода пренебрежительно мало. Прочерк в задании значения сопротивления в фазе приемника, соединенного по схеме “звезда”, означает отсутствие этого сопротивления, т.е. величина сопротивления равна бесконечности (разрыв цепи). Определить: 1). Токи в однофазных приёмниках соединённых по схеме “звезда”; 2). Фазные и линейные токи приёмников, соединенных по схеме “треугольник”; 3). Показания ваттметров и активную мощность трёхфазной цепи; 4). Построить векторные диаграммы напряжений и токов и по ним определить токи в линейных проводах и ток в нейтральном проводе. Векторные диаграммы напряжений и токов для соединения “звезда” и “треугольник” строятся в одной системе координатных осей. Вариант 17
- К трехфазной цепи с линейным напряжением Uл (см. рис.1) подключен трехфазный симметричный приемник, соединенный по схеме “треугольник”, и группа однофазных приемников, соединенных по схеме “звезда” с нейтральным проводом. Сопротивление нейтрального провода пренебрежительно мало. Прочерк в задании значения сопротивления в фазе приемника, соединенного по схеме “звезда”, означает отсутствие этого сопротивления, т.е. величина сопротивления равна бесконечности (разрыв цепи). Определить: 1). Токи в однофазных приёмниках соединённых по схеме “звезда”; 2). Фазные и линейные токи приёмников, соединенных по схеме “треугольник”; 3). Показания ваттметров и активную мощность трёхфазной цепи; 4). Построить векторные диаграммы напряжений и токов и по ним определить токи в линейных проводах и ток в нейтральном проводе. Векторные диаграммы напряжений и токов для соединения “звезда” и “треугольник” строятся в одной системе координатных осей. Вариант 18
- К трехфазной цепи с линейным напряжением Uл (см. рис.1) подключен трехфазный симметричный приемник, соединенный по схеме “треугольник”, и группа однофазных приемников, соединенных по схеме “звезда” с нейтральным проводом. Сопротивление нейтрального провода пренебрежительно мало. Прочерк в задании значения сопротивления в фазе приемника, соединенного по схеме “звезда”, означает отсутствие этого сопротивления, т.е. величина сопротивления равна бесконечности (разрыв цепи). Определить: 1). Токи в однофазных приёмниках соединённых по схеме “звезда”; 2). Фазные и линейные токи приёмников, соединенных по схеме “треугольник”; 3). Показания ваттметров и активную мощность трёхфазной цепи; 4). Построить векторные диаграммы напряжений и токов и по ним определить токи в линейных проводах и ток в нейтральном проводе. Векторные диаграммы напряжений и токов для соединения “звезда” и “треугольник” строятся в одной системе координатных осей. Вариант 18
- К трехфазной цепи с симметричной системой линейных напряжений Uл = 200 В подключена нагрузка R = XL = 10 Ом. Показания амперметров равны: 1. IA = 20 А, IB = 20 А, IC = 34 А 2. IA = 20 А, IB = 20 А, IC = 38,6 А 3. IA = 11,6 А, IB = 11,6 А, IC = 20 А 4. IA = 20 А, IB = 20 А, IC = 28,8 АU 5. IA = 11,6 А, IB = 11,6 А, IC = 23,2 А
- К трехфазной цепи с симметричной системой линейных напряжений Uл = 200 В подключена нагрузка R = XL = 10 Ом. Показания амперметров равны: 1. IA = 20 А, IB = 20 А, IC = 34 А 2. IA = 20 А, IB = 20 А, IC = 38,6 А 3. IA = 11,6 А, IB = 11,6 А, IC = 20 А 4. IA = 20 А, IB = 20 А, IC = 28,8 АU 5. IA = 11,6 А, IB = 11,6 А, IC = 23,2 А
- К трехфазной цепи с симметричным Uл = 380 В подключена симметричная нагрузка ZH = 12 + j9 Ом, соединенная треугольником. Определить активную, реактивную и полную мощности, потребляемые нагрузкой.
- К трехфазной цепи с линейным напряжением Uл подключен несимметричный приемник, соединенный по схеме «звезда» с нейтралью. Резистивные и реактивные сопротивления фаз приемника соответственно равны Ra, Xa, Rb, Xb, Rc, Xc. Определить токи в фазах, линейных проводах и нейтрали в следующих режимах: 1. Трехфазном; 2. При обрыве линейного провода фазы А; 3. При коротком замыкании фазы А для трехпроводной системы без нейтрального провода. Определить активную мощность системы во всех указанных режимах. Построить векторные диаграммы напряжения и токов. Вариант 11. Дано: Uл = 380 В, Ra = 18 Ом, Xa = j0 Ом, Rb = 30 Ом, Xb = j24 Ом, Rc = 30 Ом, Xc = j40 Ом
- К трехфазной цепи с линейным напряжением Uл подключен несимметричный приемник, соединенный по схеме «звезда» с нейтралью. Резистивные и реактивные сопротивления фаз приемника соответственно равны Ra, Xa, Rb, Xb, Rc, Xc. Определить токи в фазах, линейных проводах и нейтрали в следующих режимах: 1. Трехфазном; 2. При обрыве линейного провода фазы А; 3. При коротком замыкании фазы А для трехпроводной системы без нейтрального провода. Определить активную мощность системы во всех указанных режимах. Построить векторные диаграммы напряжения и токов. Вариант 11. Дано: Uл = 380 В, Ra = 18 Ом, Xa = j0 Ом, Rb = 30 Ом, Xb = j24 Ом, Rc = 30 Ом, Xc = j40 Ом
- К трехфазной цепи с линейным напряжением Uл подключен трехфазный приемник, соединенный по схеме “звезда” с нейтральным проводом. Сопротивление нейтрального провода пренебрежительно мало. Определить: 1) Токи в однофазных приёмниках, соединённых по схеме “звезда”; 2) Ток в нейтральном проводе. 3) Построить векторные диаграммы напряжений и токов. Расчеты производятся в комплексной форме. Вариант 21 Дано: Uл = 380 В R1 = 24 Ом, XC1 = 33 Ом R2 = 40 Ом, XL2 = 22 Ом R3 = 30 Ом, XC3 = 13 Ом
- К трехфазной цепи с линейным напряжением Uл подключен трехфазный приемник, соединенный по схеме “звезда” с нейтральным проводом. Сопротивление нейтрального провода пренебрежительно мало. Определить: 1) Токи в однофазных приёмниках, соединённых по схеме “звезда”; 2) Ток в нейтральном проводе. 3) Построить векторные диаграммы напряжений и токов. Расчеты производятся в комплексной форме. Вариант 21 Дано: Uл = 380 В R1 = 24 Ом, XC1 = 33 Ом R2 = 40 Ом, XL2 = 22 Ом R3 = 30 Ом, XC3 = 13 Ом
- К трехфазной цепи с линейным напряжением Uл подключен трехфазный симметричный приемник, соединенный по схеме “треугольник”, и группа однофазных приемников, соединенных по схеме “звезда” с нейтральным проводом. Сопротивление нейтрального провода пренебрежимо малоОпределить токи фаз нагрузки и линейные токи. Составить баланс мощностей, определив мощности источника и нагрузки. Построить векторные диаграммы для каждой нагрузки и на входе цепи Вариант 9
- К трехфазной цепи с линейным напряжением Uл подключен трехфазный симметричный приемник, соединенный по схеме “треугольник”, и группа однофазных приемников, соединенных по схеме “звезда” с нейтральным проводом. Сопротивление нейтрального провода пренебрежимо малоОпределить токи фаз нагрузки и линейные токи. Составить баланс мощностей, определив мощности источника и нагрузки. Построить векторные диаграммы для каждой нагрузки и на входе цепи Вариант 9
- К трехфазной цепи с линейным напряжением Uл (рис.1) подключен трехфазный симметричный приемник, соединенный по схеме “треугольник”, и группа однофазных приемников, соединенных по схеме “звезда” с нейтральным проводом. Сопротивление нейтрального провода пренебрежимо мало. Вариант 3
