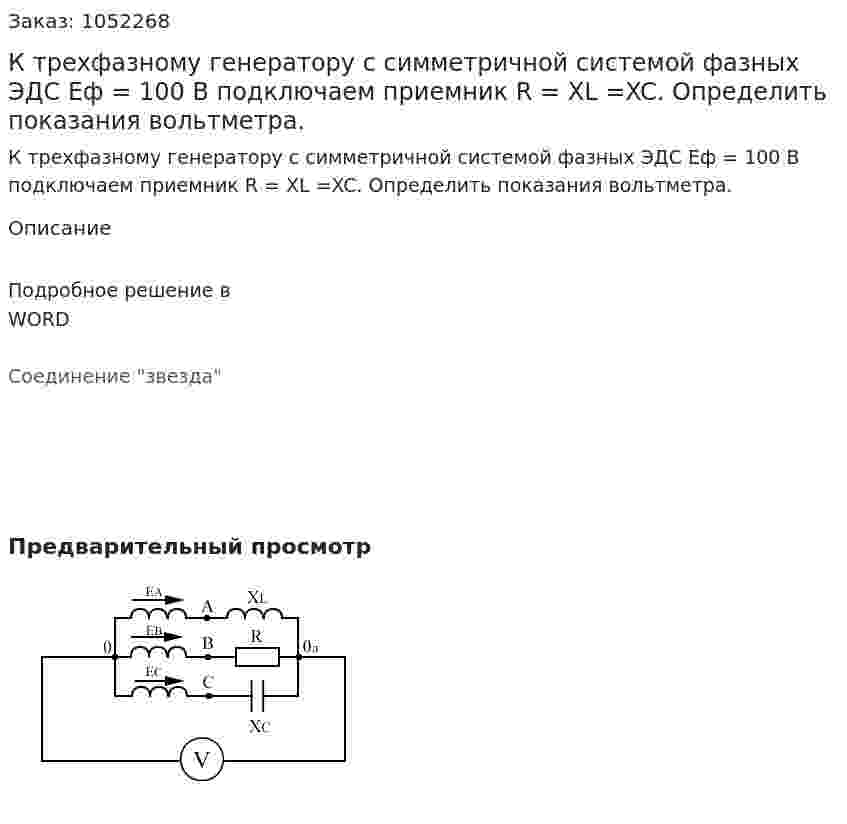

К трехфазному генератору с симметричной системой фазных ЭДС Еф = 100 В подключаем приемник R = XL =XC. Определить показания вольтметра.
К трехфазному генератору с симметричной системой фазных ЭДС Еф = 100 В подключаем приемник R = XL =XC. Определить показания вольтметра.
Описание
Подробное решение в WORD
Соединение "звезда"
- К трехфазному генератору с симметричной системой фазных ЭДС Еф = 100 В подключен приемник XL = R = XC = 2 Ом. Показание ампертметра равно: 1) 167 А 2) 44.5 А 3) 86.88 А 4) 50 А 5) 61.5 А
- К трехфазному генератору с симметричной системой фазных ЭДС Еф = 100 В подключен приемник XL = R = XC = 2 Ом. Показание ампертметра равно: 1) 167 А 2) 44.5 А 3) 86.88 А 4) 50 А 5) 61.5 А
- К трехфазному генератору с симметричной системой фазных ЭДС Еф = 100 В подключен приемник XL = R = XC. Показание вольтметра равно 1. 100 В 2. 335 В 3. 89 В 4. 173 в 5. Определить показания вольтметра нельзя, т.к. неизвестны значения сопротивлений
- К трехфазному генератору с симметричной системой фазных ЭДС Еф = 100 В подключен приемник XL = R = XC. Показание вольтметра равно 1. 100 В 2. 335 В 3. 89 В 4. 173 в 5. Определить показания вольтметра нельзя, т.к. неизвестны значения сопротивлений
- К трехфазному источнику подключена цепь, схема которой выбирается по рис. 3 в соответствии с вариантом (вариант выбирается по двум цифрам номера списка группы: по последней выбирается номер схемы рис. 3, а по предпоследней цифре – номер варианта числовых величин из таблицы 3. Значения линейного напряжения, активных, индуктивных и емкостных сопротивлений приведены в таблице 3. Требуется: 1. Определить фазные и линейные токи для заданной схемы соединения, а также ток в нейтральном проводе для схемы «звезда». 2. Определить активную и реактивную мощности, потребляемые цепью. 3. Построить векторную диаграмму напряжений и показать на ней векторы токов. Вариант 15 (Данные 1 Схема 5)
- К трехфазному источнику подключена цепь, схема которой выбирается по рис. 3 в соответствии с вариантом (вариант выбирается по двум цифрам номера списка группы: по последней выбирается номер схемы рис. 3, а по предпоследней цифре – номер варианта числовых величин из таблицы 3. Значения линейного напряжения, активных, индуктивных и емкостных сопротивлений приведены в таблице 3. Требуется: 1. Определить фазные и линейные токи для заданной схемы соединения, а также ток в нейтральном проводе для схемы «звезда». 2. Определить активную и реактивную мощности, потребляемые цепью. 3. Построить векторную диаграмму напряжений и показать на ней векторы токов. Вариант 15 (Данные 1 Схема 5)
- К трехфазному источнику с линейным напряжением Uл = 220 В присоединен треугольником приемник с активными фазными сопротивлениями: zab = rab = 22 Ом: zbc = rbc = 22 Ом; zca = rca = 44 Ом. Определить линейные токи для случаев: а) нормального режима; б) обрыва линейного провода в фазе В.
- К трехфазному генератору подключена нагрузка, соединенная "треугольником": Uab = 320 В, Zab = j10 Ом, Zbc = 10 Ом, Zca = -j10 Ом. Ток Iab будет равен: - (j32) A - (j3200) A - (-j32) A - (-j18,5) A - 32 A
- К трехфазному генератору подключена нагрузка, соединенная "треугольником": Uab = 320 В, Zab = j10 Ом, Zbc = 10 Ом, Zca = -j10 Ом. Ток Iab будет равен: - (j32) A - (j3200) A - (-j32) A - (-j18,5) A - 32 A
- К трехфазному генератору подключен симметричный приемник электрической энергии. Линейное напряжение генератора равно 220 В, сопротивление провода равно (0,5+j1), сопротивление приемника- (10+j6). Определить фазное напряжение генератора, токи, фазные и линейные напряжения приемника, падение напряжения в линейных проводах, мощность приемника. Построить векторную диаграмму напряжений и токов.
- К трехфазному генератору подключен симметричный приемник электрической энергии. Линейное напряжение генератора равно 220 В, сопротивление провода равно (0,5+j1), сопротивление приемника- (10+j6). Определить фазное напряжение генератора, токи, фазные и линейные напряжения приемника, падение напряжения в линейных проводах, мощность приемника. Построить векторную диаграмму напряжений и токов.
- К трехфазному генератору с линейным напряжением Uл = 380 B подключен симметричный приемник соединенный треугольником с сопротивлением Z = 13+j6 Ом. Определить линейные токи, коэффициент мощности и мощность трехфазной системы.
- К трехфазному генератору с линейным напряжением Uл = 380 B подключен симметричный приемник соединенный треугольником с сопротивлением Z = 13+j6 Ом. Определить линейные токи, коэффициент мощности и мощность трехфазной системы.
- К трехфазному генератору с симметричной системой фазных ЭДС Еф = 100 В подключаем приемник R = XL =XC. Определить показания вольтметра.
