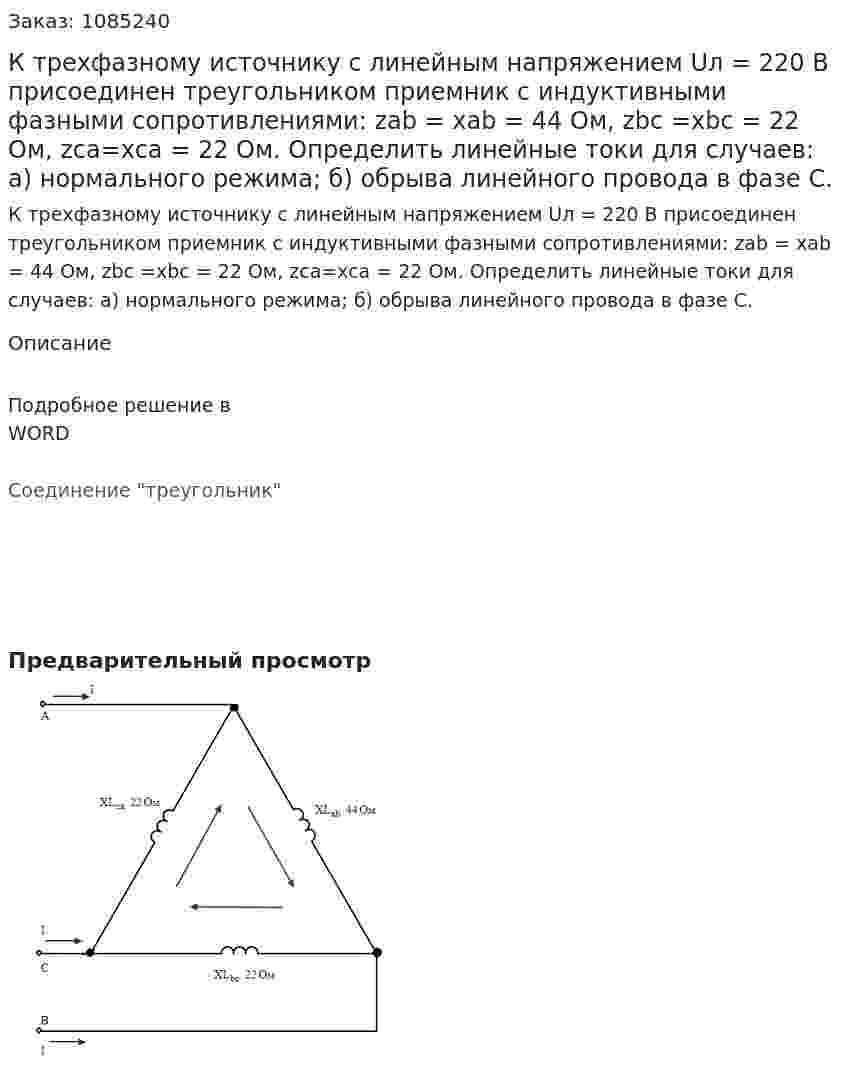

К трехфазному источнику с линейным напряжением Uл = 220 В присоединен треугольником приемник с индуктивными фазными сопротивлениями: zab = xab = 44 Ом, zbc =xbc = 22 Ом, zca=xca = 22 Ом. Определить линейные токи для случаев: а) нормального режима; б) обрыва линейного провода в фазе С.
К трехфазному источнику с линейным напряжением Uл = 220 В присоединен треугольником приемник с индуктивными фазными сопротивлениями: zab = xab = 44 Ом, zbc =xbc = 22 Ом, zca=xca = 22 Ом. Определить линейные токи для случаев: а) нормального режима; б) обрыва линейного провода в фазе С.
Описание
Подробное решение в WORD
Соединение "треугольник"
- К трехфазному источнику с линейным напряжением Uл = 220 В присоединен треугольником приемник с индуктивными фазными сопротивлениями: zab = xab = 44 Ом, zbc =xbc = 22 Ом, zca=xca = 22 Ом. Определить линейные токи для случаев: а) нормального режима; б) обрыва линейного провода в фазе С.
- К трехфазному источнику с линейным напряжением Uл включена цепь. Значения линейного напряжения Uл, активных r, индуктивных xL и емкостных xС сопротивлений приемников равны: Uл=380 В; r1 = 10 Ом; xL1 = 7 Ом; xС1 = 3 Ом; r2 = 4 Ом; xL2 = 8 Ом; xС2 = 9 Ом; r3 = 6 Ом; xL3 = 8 Ом; xС3 = 7 Ом; 1. При соединении приемников “звездой” определить токи в линейном и нейтральном проводах, а также активную и реактивную мощность, потребляемые цепью в следующих режимах: а) трехфазном, при симметричной системе напряжений; б) при обрыве фазы С; в) при обрыве нейтрального провода и коротком замыкании фазы А. 2. Те же элементы включить “треугольником” и определить фазные и линейные токи. Определить значения активной и реактивной мощностей, потребляемых цепью, и сопоставить их с соответствующими значениями из п.1 а. Построить топографическую диаграмму напряжения и на ней показать векторы тока. Вариант 13
- К трехфазному источнику с линейным напряжением Uл включена цепь. Значения линейного напряжения Uл, активных r, индуктивных xL и емкостных xС сопротивлений приемников равны: Uл=380 В; r1 = 10 Ом; xL1 = 7 Ом; xС1 = 3 Ом; r2 = 4 Ом; xL2 = 8 Ом; xС2 = 9 Ом; r3 = 6 Ом; xL3 = 8 Ом; xС3 = 7 Ом; 1. При соединении приемников “звездой” определить токи в линейном и нейтральном проводах, а также активную и реактивную мощность, потребляемые цепью в следующих режимах: а) трехфазном, при симметричной системе напряжений; б) при обрыве фазы С; в) при обрыве нейтрального провода и коротком замыкании фазы А. 2. Те же элементы включить “треугольником” и определить фазные и линейные токи. Определить значения активной и реактивной мощностей, потребляемых цепью, и сопоставить их с соответствующими значениями из п.1 а. Построить топографическую диаграмму напряжения и на ней показать векторы тока. Вариант 13
- К трехфазному источнику с линейным напряжением Uл включена цепь. Значения линейного напряжения Uл, активных r, индуктивных xL и емкостных xС сопротивлений приемников равны: Uл=380 В; r1 = 10 Ом; xС1 = 3 Ом; r2 = 4 Ом; r3 = 6 Ом; xС3 = 7 Ом; 1. При соединении приемников “звездой” определить токи в линейном и нейтральном проводах, а также активную и реактивную мощность, потребляемые цепью в следующих режимах: а) трехфазном, при симметричной системе напряжений; б) при обрыве фазы С; в) при обрыве нейтрального провода и коротком замыкании фазы А. 2. Те же элементы включить “треугольником” и определить фазные и линейные токи. Определить значения активной и реактивной мощностей, потребляемых цепью, и сопоставить их с соответствующими значениями из п.1 а. Построить топографическую диаграмму напряжения и на ней показать векторы тока. Вариант 53
- К трехфазному источнику с линейным напряжением Uл включена цепь. Значения линейного напряжения Uл, активных r, индуктивных xL и емкостных xС сопротивлений приемников равны: Uл=380 В; r1 = 10 Ом; xС1 = 3 Ом; r2 = 4 Ом; r3 = 6 Ом; xС3 = 7 Ом; 1. При соединении приемников “звездой” определить токи в линейном и нейтральном проводах, а также активную и реактивную мощность, потребляемые цепью в следующих режимах: а) трехфазном, при симметричной системе напряжений; б) при обрыве фазы С; в) при обрыве нейтрального провода и коротком замыкании фазы А. 2. Те же элементы включить “треугольником” и определить фазные и линейные токи. Определить значения активной и реактивной мощностей, потребляемых цепью, и сопоставить их с соответствующими значениями из п.1 а. Построить топографическую диаграмму напряжения и на ней показать векторы тока. Вариант 53
- К трехфазному источнику с линейным напряжением Uл включена цепь (см. рисунок) Значения линейного напряжения Uл, активных r, индуктивных xL и емкостных xС сопротивлений приемников равны: Uл=220 В; r1 = 7 Ом; r2 = 11 Ом; r3 = 9 Ом; xL3 = 6 Ом. 1. При соединении приемников “звездой” определить токи в линейном и нейтральном проводах, а также активную и реактивную мощность, потребляемые цепью в следующих режимах: а) трехфазном, при симметричной системе напряжений; б) при обрыве фазы А; в) при обрыве нейтрального провода и коротком замыкании фазы В. 2. Те же элементы включить “треугольником” и определить фазные и линейные токи. Определить значения активной и реактивной мощностей, потребляемых цепью, и сопоставить их с соответствующими значениями из п.1 а. Построить топографическую диаграмму напряжения и на ней показать векторы тока. Вариант 31
- К трехфазному источнику с линейным напряжением Uл включена цепь (см. рисунок) Значения линейного напряжения Uл, активных r, индуктивных xL и емкостных xС сопротивлений приемников равны: Uл=220 В; r1 = 7 Ом; r2 = 11 Ом; r3 = 9 Ом; xL3 = 6 Ом. 1. При соединении приемников “звездой” определить токи в линейном и нейтральном проводах, а также активную и реактивную мощность, потребляемые цепью в следующих режимах: а) трехфазном, при симметричной системе напряжений; б) при обрыве фазы А; в) при обрыве нейтрального провода и коротком замыкании фазы В. 2. Те же элементы включить “треугольником” и определить фазные и линейные токи. Определить значения активной и реактивной мощностей, потребляемых цепью, и сопоставить их с соответствующими значениями из п.1 а. Построить топографическую диаграмму напряжения и на ней показать векторы тока. Вариант 31
- К трехфазному генератору с симметричной системой фазных ЭДС Еф = 100 В подключен приемник XL = R = XC = 2 Ом. Показание ампертметра равно: 1) 167 А 2) 44.5 А 3) 86.88 А 4) 50 А 5) 61.5 А
- К трехфазному генератору с симметричной системой фазных ЭДС Еф = 100 В подключен приемник XL = R = XC. Показание вольтметра равно 1. 100 В 2. 335 В 3. 89 В 4. 173 в 5. Определить показания вольтметра нельзя, т.к. неизвестны значения сопротивлений
- К трехфазному генератору с симметричной системой фазных ЭДС Еф = 100 В подключен приемник XL = R = XC. Показание вольтметра равно 1. 100 В 2. 335 В 3. 89 В 4. 173 в 5. Определить показания вольтметра нельзя, т.к. неизвестны значения сопротивлений
- К трехфазному источнику подключена цепь, схема которой выбирается по рис. 3 в соответствии с вариантом (вариант выбирается по двум цифрам номера списка группы: по последней выбирается номер схемы рис. 3, а по предпоследней цифре – номер варианта числовых величин из таблицы 3. Значения линейного напряжения, активных, индуктивных и емкостных сопротивлений приведены в таблице 3. Требуется: 1. Определить фазные и линейные токи для заданной схемы соединения, а также ток в нейтральном проводе для схемы «звезда». 2. Определить активную и реактивную мощности, потребляемые цепью. 3. Построить векторную диаграмму напряжений и показать на ней векторы токов. Вариант 15 (Данные 1 Схема 5)
- К трехфазному источнику подключена цепь, схема которой выбирается по рис. 3 в соответствии с вариантом (вариант выбирается по двум цифрам номера списка группы: по последней выбирается номер схемы рис. 3, а по предпоследней цифре – номер варианта числовых величин из таблицы 3. Значения линейного напряжения, активных, индуктивных и емкостных сопротивлений приведены в таблице 3. Требуется: 1. Определить фазные и линейные токи для заданной схемы соединения, а также ток в нейтральном проводе для схемы «звезда». 2. Определить активную и реактивную мощности, потребляемые цепью. 3. Построить векторную диаграмму напряжений и показать на ней векторы токов. Вариант 15 (Данные 1 Схема 5)
- К трехфазному источнику с линейным напряжением Uл = 220 В присоединен треугольником приемник с активными фазными сопротивлениями: zab = rab = 22 Ом: zbc = rbc = 22 Ом; zca = rca = 44 Ом. Определить линейные токи для случаев: а) нормального режима; б) обрыва линейного провода в фазе В.
- К трехфазному источнику с линейным напряжением Uл = 220 В присоединен треугольником приемник с активными фазными сопротивлениями: zab = rab = 22 Ом: zbc = rbc = 22 Ом; zca = rca = 44 Ом. Определить линейные токи для случаев: а) нормального режима; б) обрыва линейного провода в фазе В.
