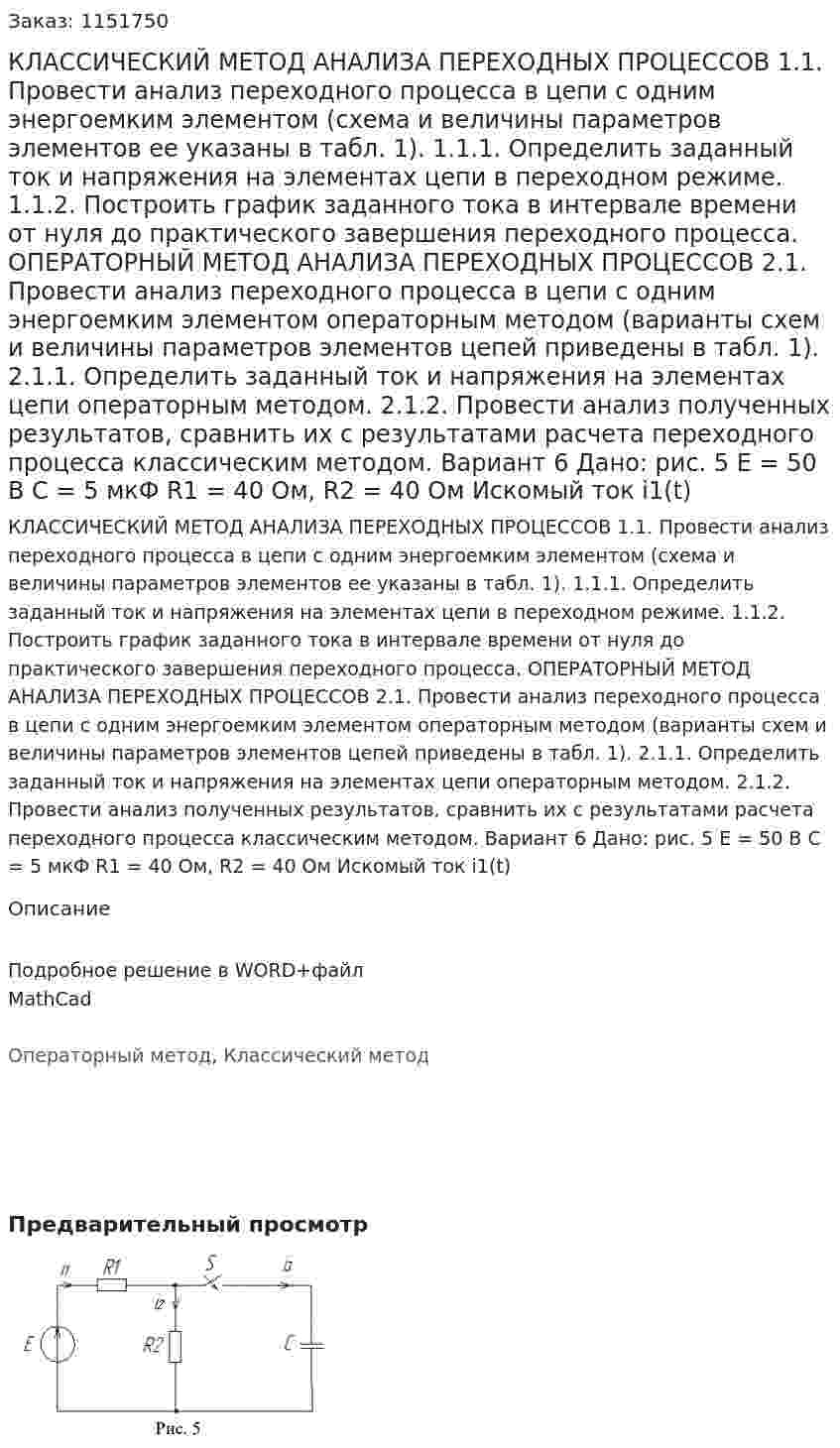

КЛАССИЧЕСКИЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 1.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом (схема и величины параметров элементов ее указаны в табл. 1). 1.1.1. Определить заданный ток и напряжения на элементах цепи в переходном режиме. 1.1.2. Построить график заданного тока в интервале времени от нуля до практического завершения переходного процесса. ОПЕРАТОРНЫЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 2.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом операторным методом (варианты схем и величины параметров элементов цепей приведены в табл. 1). 2.1.1. Определить заданный ток и напряжения на элементах цепи операторным методом. 2.1.2. Провести анализ полученных результатов, сравнить их с результатами расчета переходного процесса классическим методом. Вариант 6 Дано: рис. 5 Е = 50 В С = 5 мкФ R1 = 40 Ом, R2 = 40 Ом Искомый ток i1(t)
КЛАССИЧЕСКИЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 1.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом (схема и величины параметров элементов ее указаны в табл. 1). 1.1.1. Определить заданный ток и напряжения на элементах цепи в переходном режиме. 1.1.2. Построить график заданного тока в интервале времени от нуля до практического завершения переходного процесса. ОПЕРАТОРНЫЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 2.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом операторным методом (варианты схем и величины параметров элементов цепей приведены в табл. 1). 2.1.1. Определить заданный ток и напряжения на элементах цепи операторным методом. 2.1.2. Провести анализ полученных результатов, сравнить их с результатами расчета переходного процесса классическим методом. Вариант 6 Дано: рис. 5 Е = 50 В С = 5 мкФ R1 = 40 Ом, R2 = 40 Ом Искомый ток i1(t)
Описание
Подробное решение в WORD+файл MathCad
Операторный метод, Классический метод
- КЛАССИЧЕСКИЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 1.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом (схема и величины параметров элементов ее указаны в табл. 1). 1.1.1. Определить заданный ток и напряжения на элементах цепи в переходном режиме. 1.1.2. Построить график заданного тока в интервале времени от нуля до практического завершения переходного процесса. ОПЕРАТОРНЫЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 2.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом операторным методом (варианты схем и величины параметров элементов цепей приведены в табл. 1). 2.1.1. Определить заданный ток и напряжения на элементах цепи операторным методом. 2.1.2. Провести анализ полученных результатов, сравнить их с результатами расчета переходного процесса классическим методом. Вариант 7 Дано: рис. 6 Е = 50 В L = 20 мГн R1 = 40 Ом, R2 = 40 Ом Искомый ток i1(t)
- КЛАССИЧЕСКИЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 1.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом (схема и величины параметров элементов ее указаны в табл. 1). 1.1.1. Определить заданный ток и напряжения на элементах цепи в переходном режиме. 1.1.2. Построить график заданного тока в интервале времени от нуля до практического завершения переходного процесса. ОПЕРАТОРНЫЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 2.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом операторным методом (варианты схем и величины параметров элементов цепей приведены в табл. 1). 2.1.1. Определить заданный ток и напряжения на элементах цепи операторным методом. 2.1.2. Провести анализ полученных результатов, сравнить их с результатами расчета переходного процесса классическим методом. Вариант 7 Дано: рис. 6 Е = 50 В L = 20 мГн R1 = 40 Ом, R2 = 40 Ом Искомый ток i1(t)
- Классический метод расчета переходных процессов по сравнению с методом, использующим интеграл Дюамеля 1) более громоздок и требует знание переходной характеристики цепи 2) более громоздок, но не требует знание переходной характеристики цепи 3) менее громоздок, но не требует знание переходной характеристики цепи 4) менее громоздок и требует знание переходной характеристики цепи
- Классический метод расчета переходных процессов по сравнению с методом, использующим интеграл Дюамеля 1) более громоздок и требует знание переходной характеристики цепи 2) более громоздок, но не требует знание переходной характеристики цепи 3) менее громоздок, но не требует знание переходной характеристики цепи 4) менее громоздок и требует знание переходной характеристики цепи
- Классическим или операторным методом найти UC(t). Е = 100 В, R = 200 кОм, С = 1 мкФ.
- Классическим или операторным методом найти UC(t). Е = 100 В, R = 200 кОм, С = 1 мкФ.
- Классическим и операторным методами найдите искомую реакцию цепи в переходном режиме. Постройте график (с соблюдением масштаба) зависимости от времени искомой рекации на интервале: от t = 0 до t = 3/|pmin| - для действительных корней характеристического уравнения (где |pmin| - меньший по модулю корень), и от t = 0 до t = 3/δ – для комплексных корней. На графике изобразите также принужденную и свободную составляющие искомой реакции.
- КЛАССИЧЕСКИЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 1.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом (схема и величины параметров элементов ее указаны в табл. 1). 1.1.1. Определить заданный ток и напряжения на элементах цепи в переходном режиме. 1.1.2. Построить график заданного тока в интервале времени от нуля до практического завершения переходного процесса. ОПЕРАТОРНЫЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 2.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом операторным методом (варианты схем и величины параметров элементов цепей приведены в табл. 1). 2.1.1. Определить заданный ток и напряжения на элементах цепи операторным методом. 2.1.2. Провести анализ полученных результатов, сравнить их с результатами расчета переходного процесса классическим методом. Вариант 23 Дано: рис. 6 Е = 120 В L = 20 мГн R1 = 40 Ом, R2 = 40 Ом Искомый ток i3(t)
- КЛАССИЧЕСКИЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 1.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом (схема и величины параметров элементов ее указаны в табл. 1). 1.1.1. Определить заданный ток и напряжения на элементах цепи в переходном режиме. 1.1.2. Построить график заданного тока в интервале времени от нуля до практического завершения переходного процесса. ОПЕРАТОРНЫЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 2.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом операторным методом (варианты схем и величины параметров элементов цепей приведены в табл. 1). 2.1.1. Определить заданный ток и напряжения на элементах цепи операторным методом. 2.1.2. Провести анализ полученных результатов, сравнить их с результатами расчета переходного процесса классическим методом. Вариант 23 Дано: рис. 6 Е = 120 В L = 20 мГн R1 = 40 Ом, R2 = 40 Ом Искомый ток i3(t)
- КЛАССИЧЕСКИЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 1.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом (схема и величины параметров элементов ее указаны в табл. 1). 1.1.1. Определить заданный ток и напряжения на элементах цепи в переходном режиме. 1.1.2. Построить график заданного тока в интервале времени от нуля до практического завершения переходного процесса. ОПЕРАТОРНЫЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 2.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом операторным методом (варианты схем и величины параметров элементов цепей приведены в табл. 1). 2.1.1. Определить заданный ток и напряжения на элементах цепи операторным методом. 2.1.2. Провести анализ полученных результатов, сравнить их с результатами расчета переходного процесса классическим методом. Вариант 3 Дано: рис. 4 Е = 20 В L = 20 мГн R1 = 20 Ом, R2 = 20 Ом, R3 = 20 Ом Искомый ток i1(t)
- КЛАССИЧЕСКИЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 1.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом (схема и величины параметров элементов ее указаны в табл. 1). 1.1.1. Определить заданный ток и напряжения на элементах цепи в переходном режиме. 1.1.2. Построить график заданного тока в интервале времени от нуля до практического завершения переходного процесса. ОПЕРАТОРНЫЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 2.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом операторным методом (варианты схем и величины параметров элементов цепей приведены в табл. 1). 2.1.1. Определить заданный ток и напряжения на элементах цепи операторным методом. 2.1.2. Провести анализ полученных результатов, сравнить их с результатами расчета переходного процесса классическим методом. Вариант 3 Дано: рис. 4 Е = 20 В L = 20 мГн R1 = 20 Ом, R2 = 20 Ом, R3 = 20 Ом Искомый ток i1(t)
- КЛАССИЧЕСКИЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 1.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом (схема и величины параметров элементов ее указаны в табл. 1). 1.1.1. Определить заданный ток и напряжения на элементах цепи в переходном режиме. 1.1.2. Построить график заданного тока в интервале времени от нуля до практического завершения переходного процесса. ОПЕРАТОРНЫЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 2.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом операторным методом (варианты схем и величины параметров элементов цепей приведены в табл. 1). 2.1.1. Определить заданный ток и напряжения на элементах цепи операторным методом. 2.1.2. Провести анализ полученных результатов, сравнить их с результатами расчета переходного процесса классическим методом. Вариант 4 Дано: рис. 7 Е = 20 В L = 20 мГн R1 = 10 Ом, R2 = 10 Ом, R3 = 10 Ом Искомый ток I1(t)
- КЛАССИЧЕСКИЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 1.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом (схема и величины параметров элементов ее указаны в табл. 1). 1.1.1. Определить заданный ток и напряжения на элементах цепи в переходном режиме. 1.1.2. Построить график заданного тока в интервале времени от нуля до практического завершения переходного процесса. ОПЕРАТОРНЫЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 2.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом операторным методом (варианты схем и величины параметров элементов цепей приведены в табл. 1). 2.1.1. Определить заданный ток и напряжения на элементах цепи операторным методом. 2.1.2. Провести анализ полученных результатов, сравнить их с результатами расчета переходного процесса классическим методом. Вариант 4 Дано: рис. 7 Е = 20 В L = 20 мГн R1 = 10 Ом, R2 = 10 Ом, R3 = 10 Ом Искомый ток I1(t)
- КЛАССИЧЕСКИЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 1.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом (схема и величины параметров элементов ее указаны в табл. 1). 1.1.1. Определить заданный ток и напряжения на элементах цепи в переходном режиме. 1.1.2. Построить график заданного тока в интервале времени от нуля до практического завершения переходного процесса. ОПЕРАТОРНЫЙ МЕТОД АНАЛИЗА ПЕРЕХОДНЫХ ПРОЦЕССОВ 2.1. Провести анализ переходного процесса в цепи с одним энергоемким элементом операторным методом (варианты схем и величины параметров элементов цепей приведены в табл. 1). 2.1.1. Определить заданный ток и напряжения на элементах цепи операторным методом. 2.1.2. Провести анализ полученных результатов, сравнить их с результатами расчета переходного процесса классическим методом. Вариант 6 Дано: рис. 5 Е = 50 В С = 5 мкФ R1 = 40 Ом, R2 = 40 Ом Искомый ток i1(t)
