Заказ: 1053001

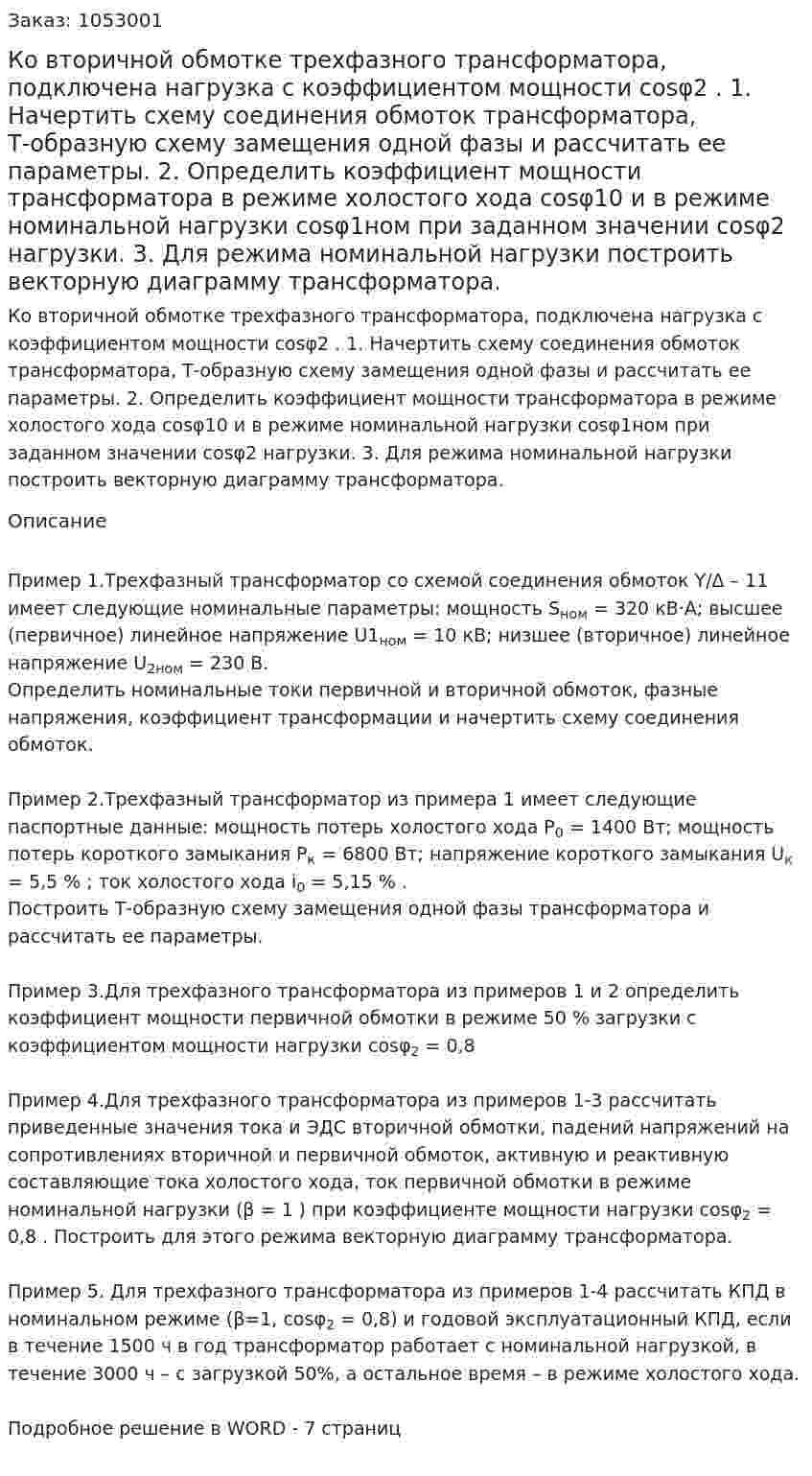

Ко вторичной обмотке трехфазного трансформатора, подключена нагрузка с коэффициентом мощности cosφ2 . 1. Начертить схему соединения обмоток трансформатора, Т-образную схему замещения одной фазы и рассчитать ее параметры. 2. Определить коэффициент мощности трансформатора в режиме холостого хода cosφ10 и в режиме номинальной нагрузки cosφ1ном при заданном значении cosφ2 нагрузки. 3. Для режима номинальной нагрузки построить векторную диаграмму трансформатора.
Ко вторичной обмотке трехфазного трансформатора, подключена нагрузка с коэффициентом мощности cosφ2 . 1. Начертить схему соединения обмоток трансформатора, Т-образную схему замещения одной фазы и рассчитать ее параметры. 2. Определить коэффициент мощности трансформатора в режиме холостого хода cosφ10 и в режиме номинальной нагрузки cosφ1ном при заданном значении cosφ2 нагрузки. 3. Для режима номинальной нагрузки построить векторную диаграмму трансформатора.
Описание
Пример 1.Трехфазный трансформатор со схемой соединения обмоток Y/Δ – 11 имеет следующие номинальные параметры: мощность Sном = 320 кВ·А; высшее (первичное) линейное напряжение U1ном = 10 кВ; низшее (вторичное) линейное напряжение U2ном = 230 В.
Определить номинальные токи первичной и вторичной обмоток, фазные напряжения, коэффициент трансформации и начертить схему соединения обмоток.
Пример 2.Трехфазный трансформатор из примера 1 имеет следующие паспортные данные: мощность потерь холостого хода P0 = 1400 Вт; мощность потерь короткого замыкания Pк = 6800 Вт; напряжение короткого замыкания Uк = 5,5 % ; ток холостого хода i0 = 5,15 % .
Построить Т-образную схему замещения одной фазы трансформатора и рассчитать ее параметры.
Пример 3.Для трехфазного трансформатора из примеров 1 и 2 определить коэффициент мощности первичной обмотки в режиме 50 % загрузки с коэффициентом мощности нагрузки cosφ2 = 0,8
Пример 4.Для трехфазного трансформатора из примеров 1-3 рассчитать приведенные значения тока и ЭДС вторичной обмотки, падений напряжений на сопротивлениях вторичной и первичной обмоток, активную и реактивную составляющие тока холостого хода, ток первичной обмотки в режиме номинальной нагрузки (β = 1 ) при коэффициенте мощности нагрузки cosφ2 = 0,8 . Построить для этого режима векторную диаграмму трансформатора.
Пример 5. Для трехфазного трансформатора из примеров 1-4 рассчитать КПД в номинальном режиме (β=1, cosφ2 = 0,8) и годовой эксплуатационный КПД, если в течение 1500 ч в год трансформатор работает с номинальной нагрузкой, в течение 3000 ч – с загрузкой 50%, а остальное время – в режиме холостого хода.
Подробное решение в WORD - 7 страниц
