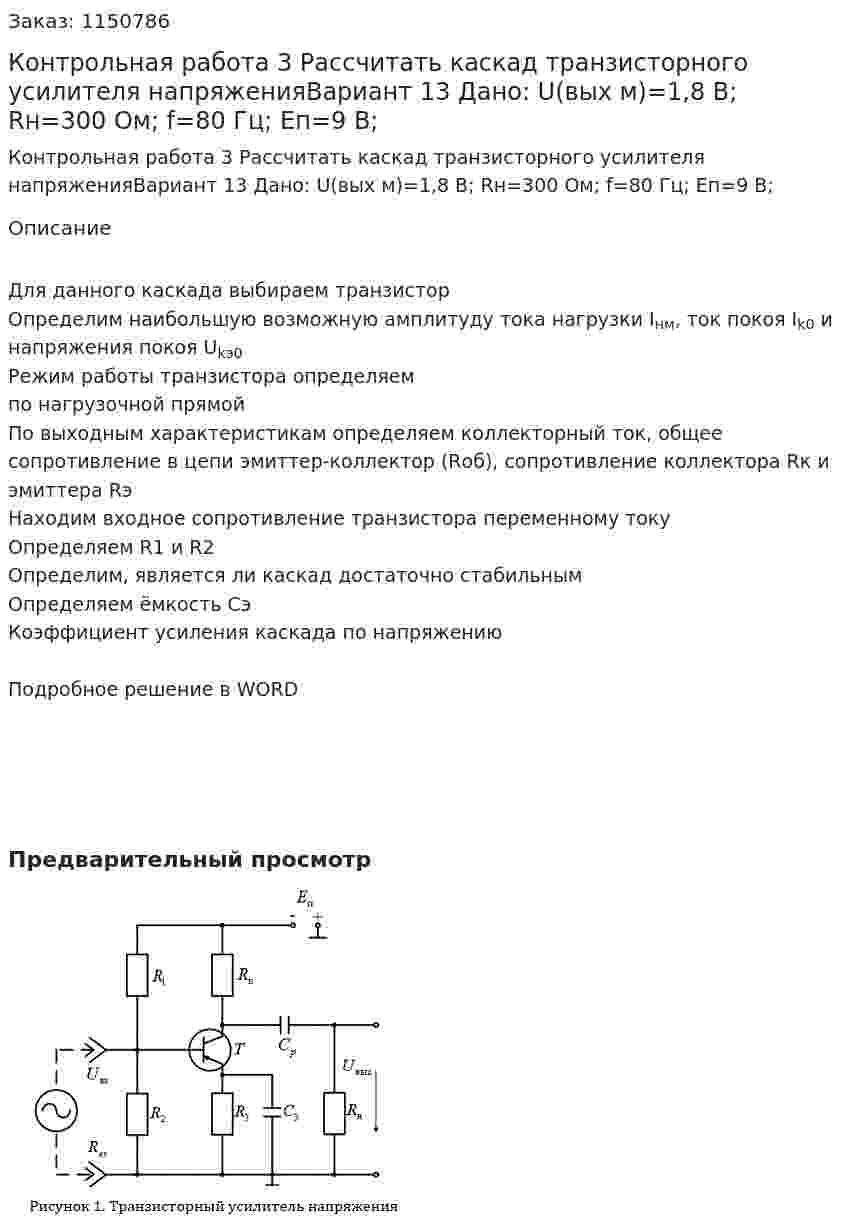

Контрольная работа 3 Рассчитать каскад транзисторного усилителя напряженияВариант 13 Дано: U(вых м)=1,8 В; Rн=300 Ом; f=80 Гц; Eп=9 В;
Контрольная работа 3 Рассчитать каскад транзисторного усилителя напряженияВариант 13 Дано: U(вых м)=1,8 В; Rн=300 Ом; f=80 Гц; Eп=9 В;
Описание
Для данного каскада выбираем транзистор
Определим наибольшую возможную амплитуду тока нагрузки Iнм, ток покоя Ik0 и напряжения покоя Ukэ0
Режим работы транзистора определяем по нагрузочной прямой
По выходным характеристикам определяем коллекторный ток, общее сопротивление в цепи эмиттер-коллектор (Rоб), сопротивление коллектора Rк и эмиттера Rэ
Находим входное сопротивление транзистора переменному току
Определяем R1 и R2
Определим, является ли каскад достаточно стабильным
Определяем ёмкость Cэ
Коэффициент усиления каскада по напряжению
