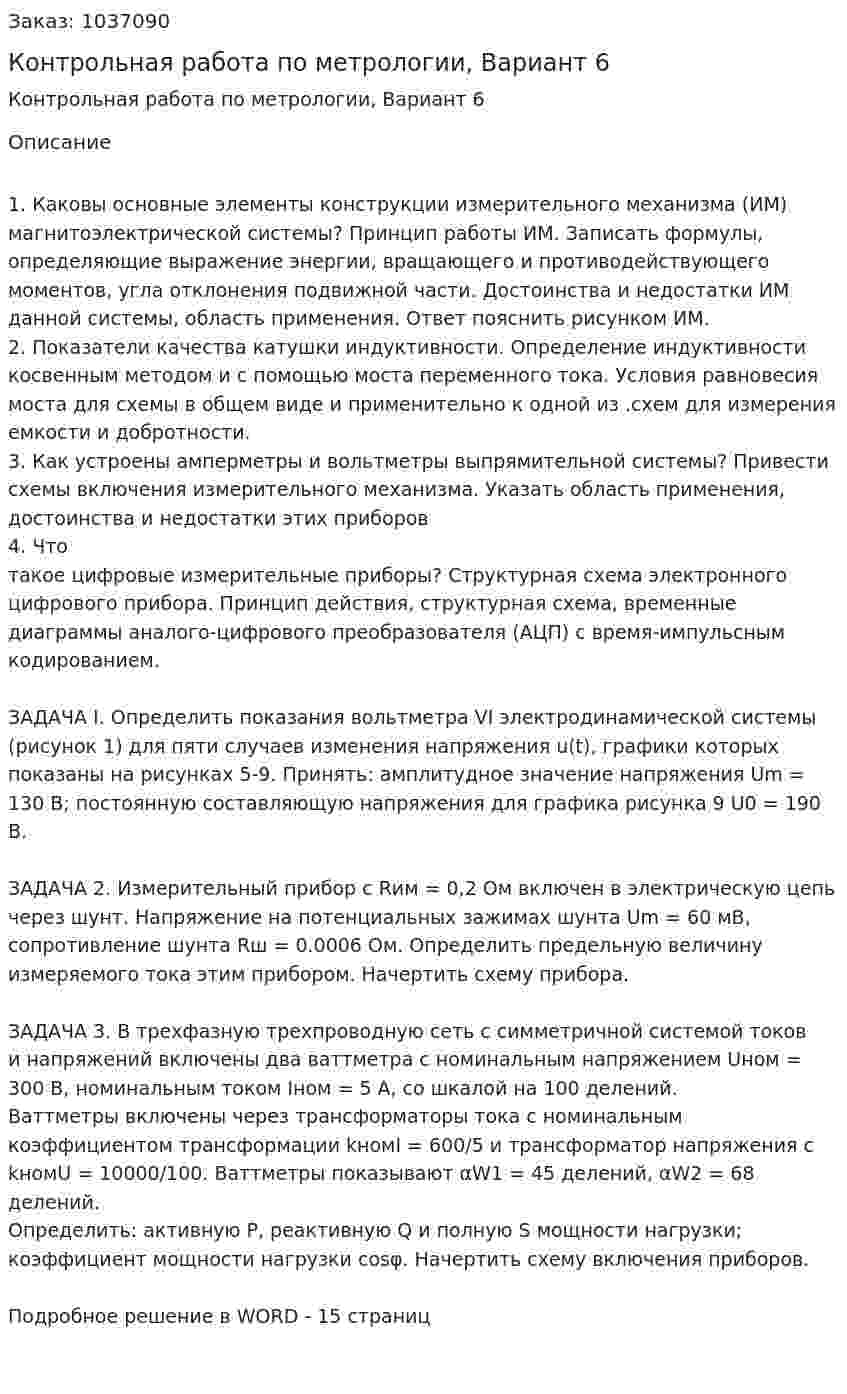

Контрольная работа по метрологии, Вариант 6

1. Каковы основные элементы конструкции измерительного механизма (ИМ) магнитоэлектрической системы? Принцип работы ИМ. Записать формулы, определяющие выражение энергии, вращающего и противодействующего моментов, угла отклонения подвижной части. Достоинства и недостатки ИМ данной системы, область применения. Ответ пояснить рисунком ИМ.
2. Показатели качества катушки индуктивности. Определение индуктивности косвенным методом и с помощью моста переменного тока. Условия равновесия моста для схемы в общем виде и применительно к одной из .схем для измерения емкости и добротности.
3. Как устроены амперметры и вольтметры выпрямительной системы? Привести схемы включения измерительного механизма. Указать область применения, достоинства и недостатки этих приборов
4. Что такое цифровые измерительные приборы? Структурная схема электронного цифрового прибора. Принцип действия, структурная схема, временные диаграммы аналого-цифрового преобразователя (АЦП) с время-импульсным кодированием.

ЗАДАЧА I. Определить показания вольтметра VI электродинамической системы (рисунок 1) для пяти случаев изменения напряжения u(t), графики которых показаны на рисунках 5-9. Принять: амплитудное значение напряжения Um = 130 В; постоянную составляющую напряжения для графика рисунка 9 U0 = 190 В.

ЗАДАЧА 2. Измерительный прибор с Rим = 0,2 Ом включен в электрическую цепь через шунт. Напряжение на потенциальных зажимах шунта Um = 60 мВ, сопротивление шунта Rш = 0.0006 Ом. Определить предельную величину измеряемого тока этим прибором. Начертить схему прибора.

ЗАДАЧА 3. В трехфазную трехпроводную сеть с симметричной системой токов
и напряжений включены два ваттметра с номинальным напряжением Uном = 300 В, номинальным током Iном = 5 А, со шкалой на 100 делений.
Ваттметры включены через трансформаторы тока с номинальным коэффициентом трансформации kномI = 600/5 и трансформатор напряжения с kномU = 10000/100. Ваттметры показывают αW1 = 45 делений, αW2 = 68 делений.
Определить: активную Р, реактивную Q и полную S мощности нагрузки; коэффициент мощности нагрузки cosφ. Начертить схему включения приборов.

Подробное решение в WORD - 15 страниц
