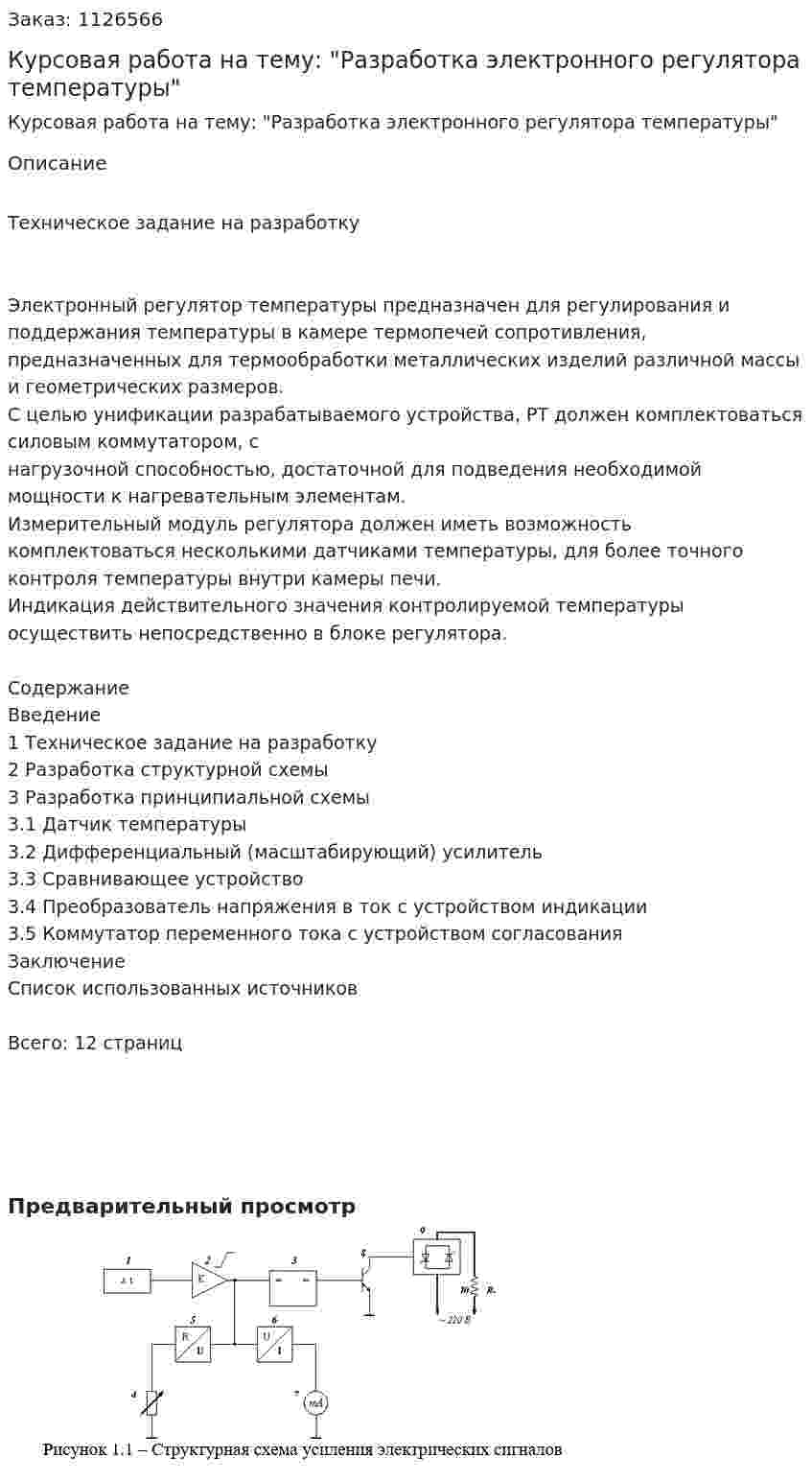

Курсовая работа на тему: "Разработка электронного регулятора температуры"

Техническое задание на разработку


Электронный регулятор температуры предназначен для регулирования и поддержания температуры в камере термопечей сопротивления, предназначенных для термообработки металлических изделий различной массы и геометрических размеров.
С целью унификации разрабатываемого устройства, РТ должен комплектоваться силовым коммутатором, с нагрузочной способностью, достаточной для подведения необходимой мощности к нагревательным элементам.
Измерительный модуль регулятора должен иметь возможность комплектоваться несколькими датчиками температуры, для более точного контроля температуры внутри камеры печи.
Индикация действительного значения контролируемой температуры осуществить непосредственно в блоке регулятора.

Содержание
Введение
1 Техническое задание на разработку
2 Разработка структурной схемы
3 Разработка принципиальной схемы
3.1 Датчик температуры
3.2 Дифференциальный (масштабирующий) усилитель
3.3 Сравнивающее устройство
3.4 Преобразователь напряжения в ток с устройством индикации
3.5 Коммутатор переменного тока с устройством согласования
Заключение
Список использованных источников

Всего: 12 страниц
