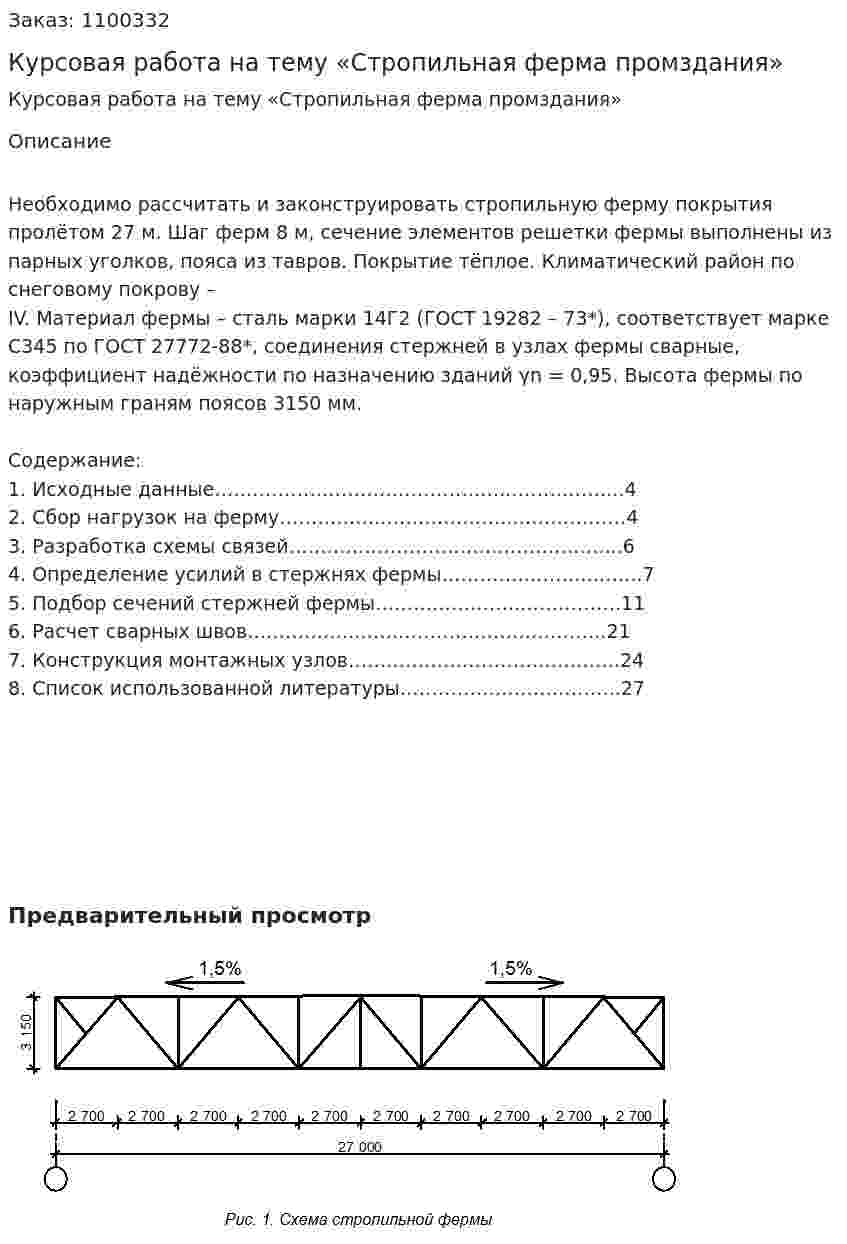

Курсовая работа на тему «Стропильная ферма промздания»

Необходимо рассчитать и законструировать стропильную ферму покрытия пролётом 27 м. Шаг ферм 8 м, сечение элементов решетки фермы выполнены из парных уголков, пояса из тавров. Покрытие тёплое. Климатический район по снеговому покрову – IV. Материал фермы – сталь марки 14Г2 (ГОСТ 19282 – 73*), соответствует марке С345 по ГОСТ 27772-88*, соединения стержней в узлах фермы сварные, коэффициент надёжности по назначению зданий γn = 0,95. Высота фермы по наружным граням поясов 3150 мм.

Содержание:
1. Исходные данные………………………………………..……………...4
2. Сбор нагрузок на ферму……………..………………..………………4
3. Разработка схемы связей……………………………..……………...6
4. Определение усилий в стержнях фермы………….………..……..7
5. Подбор сечений стержней фермы…………………..…………….11
6. Расчет сварных швов.……………..…….…………………………..21
7. Конструкция монтажных узлов…………………………………….24
8. Список использованной литературы……………………………..27

Предварительный просмотр
