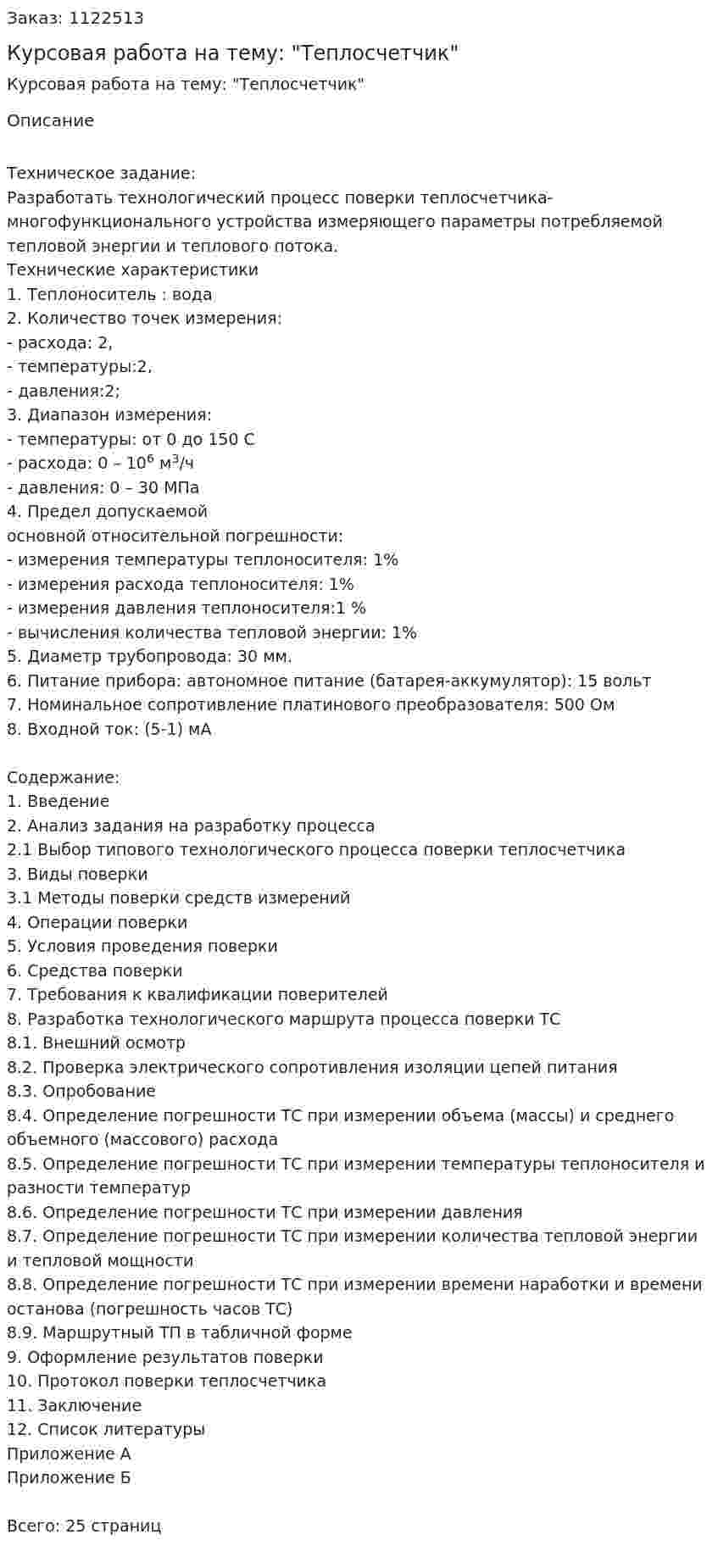

Курсовая работа на тему: "Теплосчетчик"

Техническое задание:
Разработать технологический процесс поверки теплосчетчика- многофункционального устройства измеряющего параметры потребляемой тепловой энергии и теплового потока.
Технические характеристики
1. Теплоноситель : вода
2. Количество точек измерения:
- расхода: 2,
- температуры:2,
- давления:2;
3. Диапазон измерения:
- температуры: от 0 до 150 С
- расхода: 0 – 10⁶ м³/ч
- давления: 0 – 30 МПа
4. Предел допускаемой основной относительной погрешности:
- измерения температуры теплоносителя: 1%
- измерения расхода теплоносителя: 1%
- измерения давления теплоносителя:1 %
- вычисления количества тепловой энергии: 1%
5. Диаметр трубопровода: 30 мм.
6. Питание прибора: автономное питание (батарея-аккумулятор): 15 вольт
7. Номинальное сопротивление платинового преобразователя: 500 Ом
8. Входной ток: (5-1) мА

Содержание:
1. Введение
2. Анализ задания на разработку процесса
2.1 Выбор типового технологического процесса поверки теплосчетчика
3. Виды поверки
3.1 Методы поверки средств измерений
4. Операции поверки
5. Условия проведения поверки
6. Средства поверки
7. Требования к квалификации поверителей
8. Разработка технологического маршрута процесса поверки ТС
8.1. Внешний осмотр
8.2. Проверка электрического сопротивления изоляции цепей питания
8.3. Опробование
8.4. Определение погрешности ТС при измерении объема (массы) и среднего объемного (массового) расхода
8.5. Определение погрешности ТС при измерении температуры теплоносителя и разности температур
8.6. Определение погрешности ТС при измерении давления
8.7. Определение погрешности ТС при измерении количества тепловой энергии и тепловой мощности
8.8. Определение погрешности ТС при измерении времени наработки и времени останова (погрешность часов ТС)
8.9. Маршрутный ТП в табличной форме
9. Оформление результатов поверки
10. Протокол поверки теплосчетчика
11. Заключение
12. Список литературы
Приложение А
Приложение Б

Всего: 25 страниц
