Курсовая работа на тему: "Выбор и обоснование допусков и посадок на соединенных поверхностях деталей в соответствии с функциональным назначением

Опора вала. Вал 1 вращается в подшипниках 4, которые установлены в корпусе 6 и закрыты крышкой 2. В крышке установлено кольцо 3 для выталкивания манжеты. На валу центруется на шлицах зубчатое колесо 5, которое удерживается распорной втулкой и распорным кольцом. Вращение на вал передается через упругую крестовину 10 и полумуфту 9, которая неподвижно закреплена на конце вала 1 винтом 8. Корпус 6 неподвижно соединен с кольцом 7.

СОДЕРЖАНИЕ:
Введение………………………………………………………………………………….. 4
1 Описание работы узла…………………………………………………………………. 5
2 Гладкие цилиндрические сопряжения…………………………….………………..… 6
2.1 Расчет и выбор посадки с зазором………………………………….………………. 6
2.2 Расчет и выбор переходной посадки…………………………………………….…. 7
2.3 Расчет и выбор посадки с натягом…………………………….……………………. 9
2.4 Расчет и выбор калибров и контркалибров……………………………………….. 14
3 Расчет и выбор посадок подшипников качения……………………………………. 20
4 Расчет резьбового соединения………………………………………………………. 24
5 Расчет шлицевого соединения………………………….……………………………. 27
6 Выбор параметров точности зубчатого колеса…………….……………………….. 32
Заключение……………………………………………………………………………… 35
Перечень использованной литературы…………...…………………………………… 36

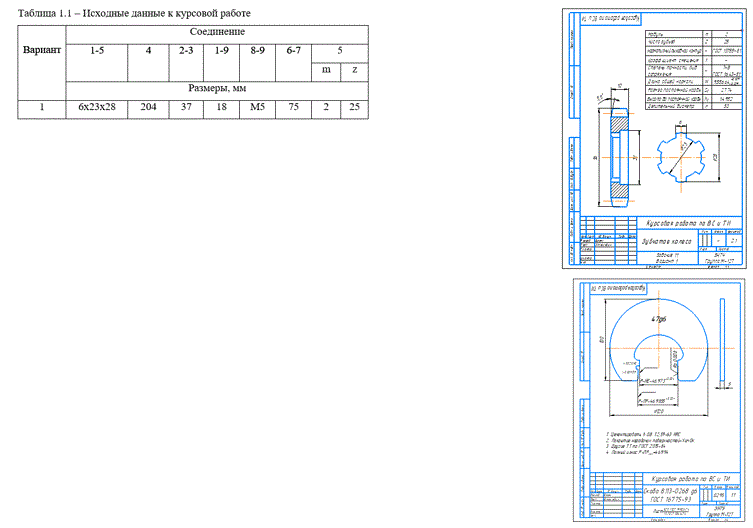

+ 13 файлов Компас (зубчатое колесо, схемы допусков, теоретический профиль и схема расположения полей допусков резьбы, скоба 8113-0268 g6 ГОСТ 16775-93, калибр-скоба, скоба 8113-0247 m6 ГОСТ 16775-93, калибр-пробка)

Предварительный просмотр
