Курсовая работа на тему: "Взаимозаменяемость, стандартизация и нормирование точности различных соединений, а также выбор средств измерения и контроля"

Описание

В курсовой работе назначены посадки: в соединении стакана и корпуса - посадка Ø48H7/js6, в соединении подшипника и стакана - Ø40H7/l0, в соединении подшипника и вала - посадка Ø25L0/k6. Выше указанные посадки выбраны методом аналогии. Выполнен чертеж стакана.
Выбрано средство измерения Ø48js6 вала – микрометр гладкий, ГОСТ 4381-87. Для заданных соединений рассчитана посадка с зазором Ø55H8/e8, назначены посадки подшипника на вал Ø60L5/k5 и Ø130Js6/l5 в корпус. Построена схема полей допусков метрической резьбы, имеющей посадку 5H6H/4jh и номинальный наружный диаметр Ø33 мм.
Для шлицевого соединения назначен метод центрирования по наружному диаметру и посадки, D-6×16H11×20H7/n6×4D9/h8.
Для шпоночного соединения назначены посадки шпонки в паз вала 22H9/h9, в паз втулки 22D10/h9.

СОДЕРЖАНИЕ:
1. РАСЧЕТ И ВЫБОР ПОСАДОК ГЛАДКИХ ЦИЛИНДРИЧЕСКИХ СОЕДИНЕНИЙ…………………………………………………………………6
1.1. Выбор посадок методом аналогии…………………………………….. …...6
1.2. Расчет и выбор посадки с зазором…………………………........................10
1.3. Расчет и выбор посадок подшипника качения…..………………………..13
2. ВЫБОР СРЕДСТВ ИЗМЕРЕНИЯ И КОНТРОЛЯ…….....................17
3. НОРМИРОВАНИЕ ТОЧНОСТИ РАЗМЕРОВ, ФОРМЫ, РАСПОЛОЖЕНИЯ И ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ……19
3.1. Определение требований к точности размеров, формы, расположения и шероховатости поверхностей …...19
3.2. Построение графика изменения зависимого допуска…………………...20
4. ВЫБОР ДОПУСКОВ И ПОСАДОК СЛОЖНЫХ СОЕДИНЕНИЙ….21
4.1. Выбор посадок для шпоночного соединения……………………………..21
4.2. Выбор метода центрирования и посадки для шлицевого соединения…..23
4.3. Построение схемы полей допусков резьбы……………………………….26
СПИСОК ЛИТЕРАТУРЫ……………………………………………………27

+ 6 файлов Компас (шпоночное соединение, шлицевое соединение, нормирование точности соединений и деталей, расчет посадки подшипника качения, расчет посадки с зазором, рабочий чертеж шкива, выбор посадок методом аналогии)

Курсовая работа на тему: Взаимозаменяемость, стандартизация и нормирование точности различных соединений, а также выбор средств измерения и контроля (Решение → 33175)

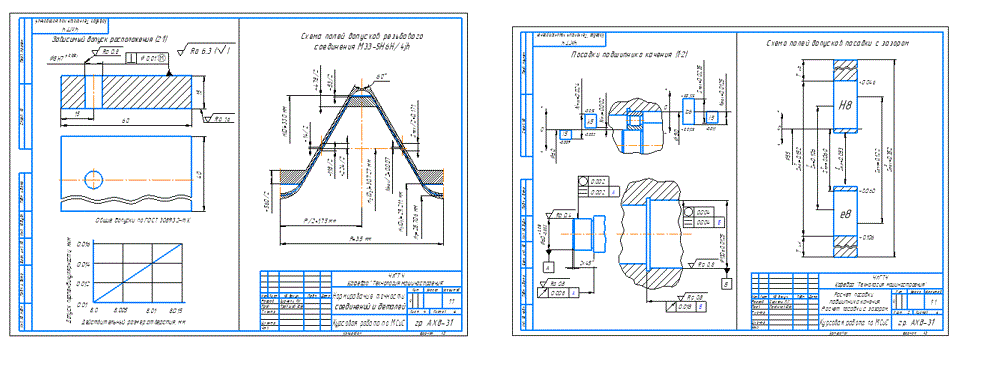

Предварительный просмотр
