Курсовая работаЧасть №2. Операторный анализ колебательного контураЧасть №3. Частотный анализ колебательного контура Вариант 22

Часть №2. Операторный анализ колебательного контура
1. Оценка номиналов элементов контура
1.1. Составьте приближенную схему контура простого типа, соответствующую схеме, исследуемой в работе, и определите связь между номиналами элементов этих схем.
1.2. Рассчитайте схему контура простого типа, обеспечивающую заданные внешние параметры контура.
1.3. Найдите значения номиналов для элементов исследуемой схемы по рассчитанным номиналам простой схемы, исходя из равномерного разделения вносимых потерь между всеми сопротивлениями схемы.
2. Определение системной функции цепи
2.1. Определите для заданной схемы системную функцию, связывающую реакцию, указанную в Вашем варианте, и воздействие, создаваемое источником.
2.2. Постройте на комплексной плоскости диаграмму особых точек системной функции (диаграмму нулей и полюсов).
2.3. Используя системную функцию, составьте динамическое уравнение «вход-выход», связывающую реакцию и воздействие.
3. Анализ переходного процесса
3.1. Определите изображение (преобразование Лапласа) для заданного типа воздействия.
3.2. Используя системную функцию, определите изображение выходного сигнала.
3.3. Восстановите выходной сигнал по его изображению.
3.4. Постройте график выходного сигнала (переходного процесса) и проведите его анализ; оцените по графику характерные параметры

Часть №3. Частотный анализ колебательного контура
1. Анализ входного сопротивления (проводимости)
1.1. Составьте комплексную схему замещения контура.
1.2. Запишите аналитическое выражение комплексного сопротивления Z(ω) относительно зажимов источника напряжения или комплексной проводимости Y(ω) относительно зажимов источника тока.
1.3. Найдите для комплексного сопротивления Z(ω) или комплексной проводимости Y(ω) аналитическое выражение:
Модуля и аргумента
Действительной (активной) и мнимой (реактивной) частей.
1.4. Постройте графики полученных зависимостей от частоты и оцените по ним резонансную частоту ω0, полосу пропускания Δω, добротность Q.
2. Анализ частотной характеристики контура
2.1. Определите по комплексной схеме замещения аналитическое выражение комплексной частотной характеристики колебательного контура, связывающей заданную реакцию с воздействием, представленным источником.
2.2. Используя системную функцию из части 2, получите выражение для комплексной частотной характеристики. Сравните с выражением предыдущего пункта.
2.3. Найдите аналитические выражения для амплитудно-частотной (АЧХ) и фазо-частотной (ФЧХ) характеристик.
2.4. Постройте графики АЧХ и ФЧХ
2.5. Оцените по графикам параметры контура: резонансную частоту ω0, полосу пропускания Δω, добротность Q, максимальный коэффициент передачи Kmax.

Подробное решение в WORD - 11 страниц

Операторный метод, Резонанс в контурах

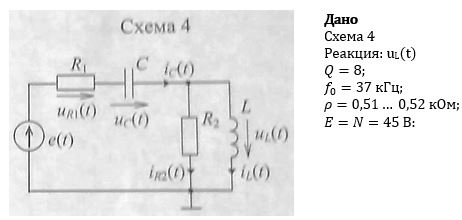

Предварительный просмотр
