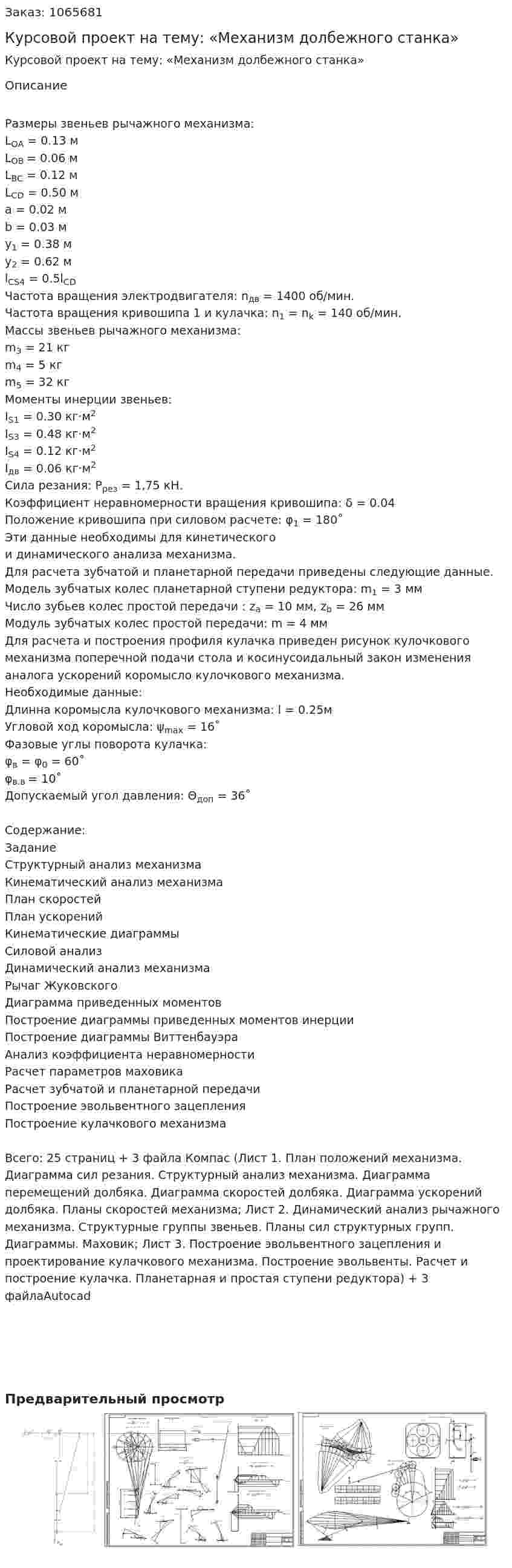

Курсовой проект на тему: «Механизм долбежного станка»

Размеры звеньев рычажного механизма:
L_OA = 0.13 м
L_OB = 0.06 м
L_BC = 0.12 м
L_CD = 0.50 м
a = 0.02 м
b = 0.03 м
y₁ = 0.38 м
y₂ = 0.62 м
l_CS4 = 0.5l_CD
Частота вращения электродвигателя: n_дв = 1400 об/мин.
Частота вращения кривошипа 1 и кулачка: n₁ = n_k = 140 об/мин.
Массы звеньев рычажного механизма:
m₃ = 21 кг
m₄ = 5 кг
m₅ = 32 кг
Моменты инерции звеньев:
I_S1 = 0.30 кг·м²
I_S3 = 0.48 кг·м²
I_S4 = 0.12 кг·м²
I_дв = 0.06 кг·м²
Сила резания: Р_рез = 1,75 кН.
Коэффициент неравномерности вращения кривошипа: δ = 0.04
Положение кривошипа при силовом расчете: φ₁ = 180˚
Эти данные необходимы для кинетического и динамического анализа механизма.
Для расчета зубчатой и планетарной передачи приведены следующие данные.
Модель зубчатых колес планетарной ступени редуктора: m₁ = 3 мм
Число зубьев колес простой передачи : z_a = 10 мм, z_b = 26 мм
Модуль зубчатых колес простой передачи: m = 4 мм
Для расчета и построения профиля кулачка приведен рисунок кулочкового механизма поперечной подачи стола и косинусоидальный закон изменения аналога ускорений коромысло кулочкового механизма.
Необходимые данные:
Длинна коромысла кулочкового механизма: l = 0.25м
Угловой ход коромысла: ψ_max = 16˚
Фазовые углы поворота кулачка:
φ_в = φ₀ = 60˚
φ_в.в = 10˚
Допускаемый угол давления: Θ_доп = 36˚

Содержание:
Задание
Структурный анализ механизма
Кинематический анализ механизма
План скоростей
План ускорений
Кинематические диаграммы
Силовой анализ
Динамический анализ механизма
Рычаг Жуковского
Диаграмма приведенных моментов
Построение диаграммы приведенных моментов инерции
Построение диаграммы Виттенбауэра
Анализ коэффициента неравномерности
Расчет параметров маховика
Расчет зубчатой и планетарной передачи
Построение эвольвентного зацепления
Построение кулачкового механизма

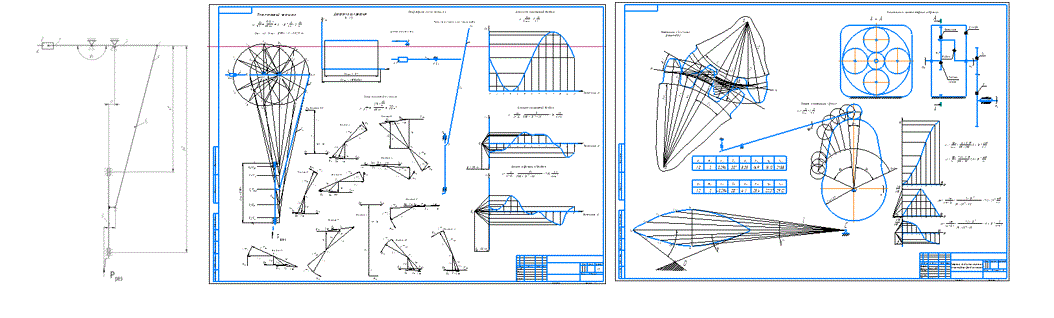

Всего: 25 страниц + 3 файла Компас (Лист 1. План положений механизма. Диаграмма сил резания. Структурный анализ механизма. Диаграмма перемещений долбяка. Диаграмма скоростей долбяка. Диаграмма ускорений долбяка. Планы скоростей механизма; Лист 2. Динамический анализ рычажного механизма. Структурные группы звеньев. Планы сил структурных групп. Диаграммы. Маховик; Лист 3. Построение эвольвентного зацепления и проектирование кулачкового механизма. Построение эвольвенты. Расчет и построение кулачка. Планетарная и простая ступени редуктора) + 3 файлаAutocad

Предварительный просмотр
