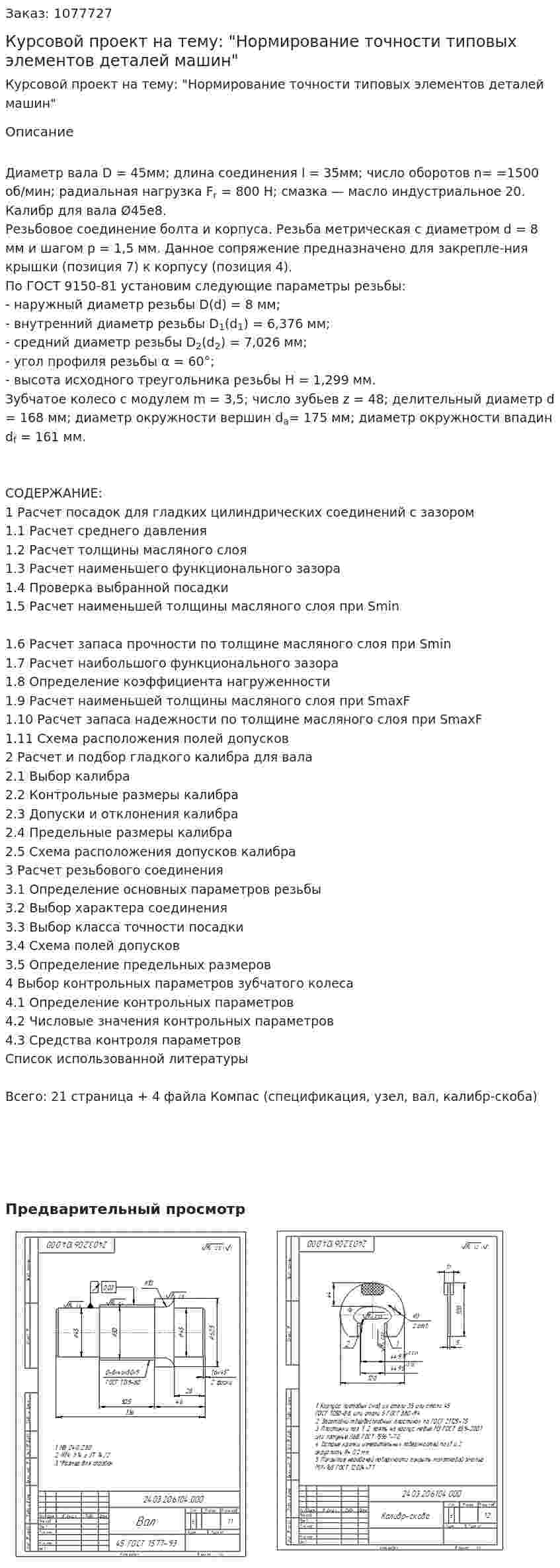

Курсовой проект на тему: "Нормирование точности типовых элементов деталей машин"

Диаметр вала D = 45мм; длина соединения l = 35мм; число оборотов n= =1500 об/мин; радиальная нагрузка F_r = 800 Н; смазка — масло индустриальное 20.
Калибр для вала Ø45е8.
Резьбовое соединение болта и корпуса. Резьба метрическая с диаметром d = 8 мм и шагом p = 1,5 мм. Данное сопряжение предназначено для закрепле-ния крышки (позиция 7) к корпусу (позиция 4).
По ГОСТ 9150-81 установим следующие параметры резьбы:
- наружный диаметр резьбы D(d) = 8 мм;
- внутренний диаметр резьбы D₁(d₁) = 6,376 мм;
- средний диаметр резьбы D₂(d₂) = 7,026 мм;
- угол профиля резьбы α = 60°;
- высота исходного треугольника резьбы H = 1,299 мм.
Зубчатое колесо с модулем m = 3,5; число зубьев z = 48; делительный диаметр d = 168 мм; диаметр окружности вершин d_a= 175 мм; диаметр окружности впадин d_f = 161 мм.


СОДЕРЖАНИЕ:
1 Расчет посадок для гладких цилиндрических соединений с зазором
1.1 Расчет среднего давления
1.2 Расчет толщины масляного слоя
1.3 Расчет наименьшего функционального зазора
1.4 Проверка выбранной посадки
1.5 Расчет наименьшей толщины масляного слоя при Smin
1.6 Расчет запаса прочности по толщине масляного слоя при Smin
1.7 Расчет наибольшого функционального зазора
1.8 Определение коэффициента нагруженности
1.9 Расчет наименьшей толщины масляного слоя при SmaxF
1.10 Расчет запаса надежности по толщине масляного слоя при SmaxF
1.11 Схема расположения полей допусков
2 Расчет и подбор гладкого калибра для вала
2.1 Выбор калибра
2.2 Контрольные размеры калибра
2.3 Допуски и отклонения калибра
2.4 Предельные размеры калибра
2.5 Схема расположения допусков калибра
3 Расчет резьбового соединения
3.1 Определение основных параметров резьбы
3.2 Выбор характера соединения
3.3 Выбор класса точности посадки
3.4 Схема полей допусков
3.5 Определение предельных размеров
4 Выбор контрольных параметров зубчатого колеса
4.1 Определение контрольных параметров
4.2 Числовые значения контрольных параметров
4.3 Средства контроля параметров
Список использованной литературы

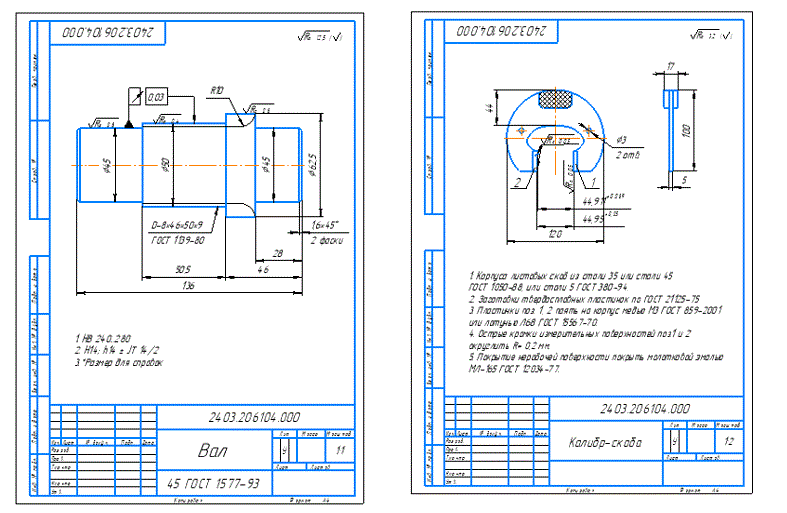

Всего: 21 страница + 4 файла Компас (спецификация, узел, вал, калибр-скоба)

Предварительный просмотр
