Курсовой проект на тему: "Привод к ленточному эскалатору. Расчет двухцилиндричного редуктора"

Задание: 1) спроектировать двухступенчатый цилиндрический редуктор;
2) спроектировать для выходного вала муфту с винтовыми цилиндрическими пружинами.

Данные по эскалатору:
Шаг цепи эскалатора, мм P = 101,8
Угол наклона к горизонту, град. α = 30 0
Производительность, чел./час W = 650
Скорость движения, м./с. V = 0,6
Длина эскалатора, м. L = 10
Число зубьев ведущей звездочки Z = 8
Коэффициент сопротивления передвижению С = 0,8
Коэффициент использования суточный К_с = 0,4
Коэффициент использования годовой К_г = 0,4


Содержание:
1. Введение
2. Задание
3. Кинематический расчет и выбор двигателя
4. Расчет зубчатых передач
Расчет прямозубой передачи
Расчет косозубой передачи
5. Расчет валов
Ориентировочный расчет валов
Проверочный расчет валов
Расчет шпоночных соединений
6. Выбор и расчет подшипников
7. Расчет муфты
8. Расчет рамы
9. Заключение
10. Список литературы

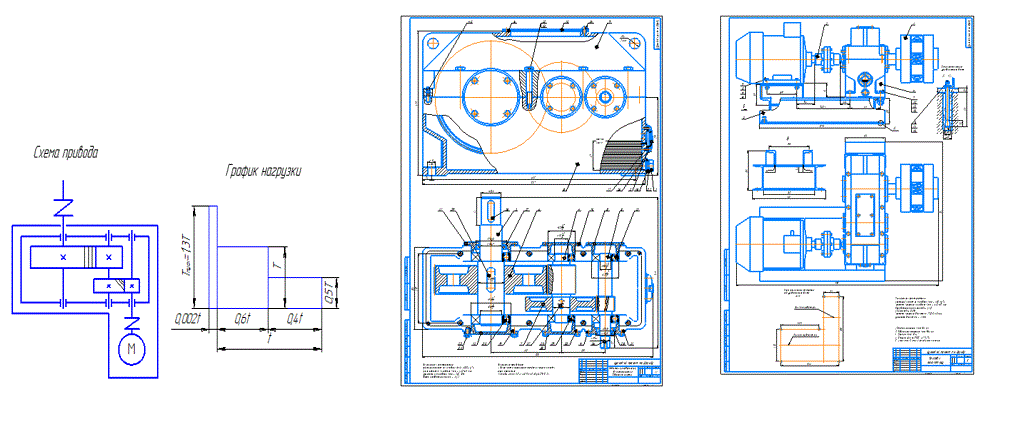

Всего: 31 страница + 5 файлов Компас (спецификация, редуктор цилиндрический двухступенчатый, муфта упругая с цилиндрическими пружинами сжатия, колесо зубчатое, вал тихоходный, привод к экскалатору, спецификации)
